Sherwood RX-5502 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Sherwood RX-5502
Inhaltszusammenfassung für Sherwood RX-5502

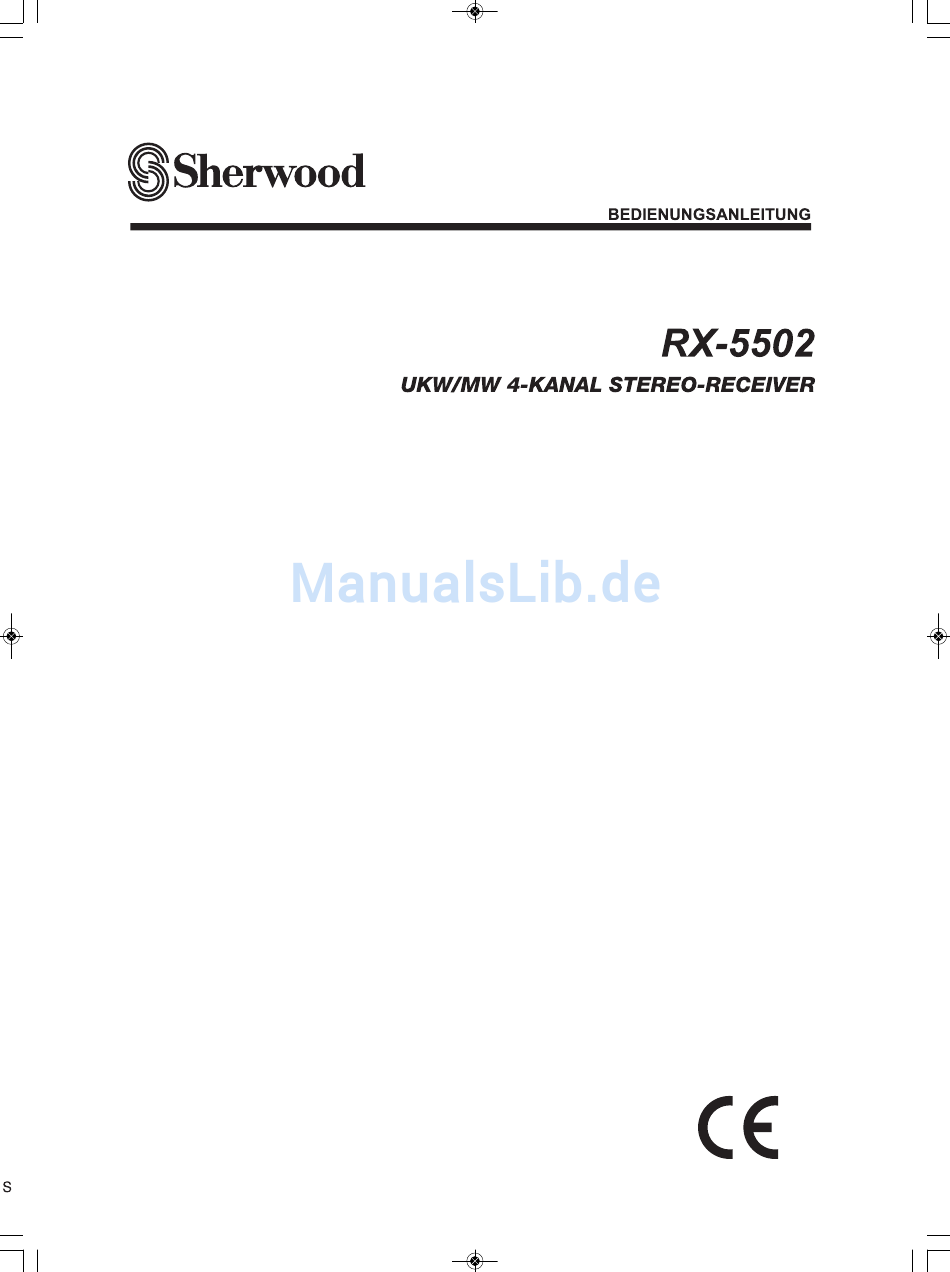

- Seite 1 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 1...
-
Seite 2: Einleitung
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 2 Einleitung BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS Dieses Symbol weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann. VORSICHT : ZUR VERMEIDUNG VON STROMSCHLAG GERÄTEGEHÄUSE Dieses Symbol weist auf wichtige Bedienungs- und NICHT ÖFFNEN. -
Seite 3: Inhaltsverzeichnis
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 3 INHALT Einleitung · BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS ......... 2 Systemanschlüsse ............................4 Bedienelemente Frontblende und Fernbedienung ..................7 · REICHWEITE DER FERNBEDIENUNG ....................... 9 · BATTERIEN EINSETZEN ..........................9 Bedienungshinweise ·... -
Seite 4: Systemanschlüsse
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 4 Systemanschlüsse • Nehmen Sie den Netzanschluss erst vor, nachdem alle Anschlüsse des Systems vorgenommen wurden. • Bitte beachten Sie beim Anschluss die Farbcodierung, der weiße Cinch (RCA) Stecker muss an L (links), der rote Cinch (RCA) Stecker muss an R (rechts) angeschlossen werden. - Seite 5 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 5 ANSCHLUSS PLATTENSPIELER ■ Bitte beachten Sie • Schließen Sie einen Plattenspieler mit MC-Tonabnehmereinsatz nicht direkt an. In diesem Fall benutzen Sie bitte einen separaten Vorverstärker oder einen Aufspanntransformator. ANSCHLUSS AUDIOGERÄTE • An die AUX-Buchsen können externe Zusatzgeräte angeschlossen werden.
- Seite 6 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 6 ANSCHLUSS LAUTSPRECHER • An diesem Receiver können Sie bis zu vier Lautsprecherpaare anschließen und die Lautsprecher C (Hauptraum/RAUM2) Lautsprecher A (Hauptraum) verschiedenen Lautsprecherkombinationen Rechts Links Rechts Links wunschgemäß wählen. • Lautsprecher C und D können im Hauptraum...
-
Seite 7: Bedienelemente Frontblende Und Fernbedienung
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 7 Bedienelemente Frontblende und Fernbedienung ■ FRONTBLENDE ■ ■ FLUORESZENZANZEIGE FERNBEDIENUNG... - Seite 8 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 8 14. ▲/▼ (AUFWÄRTS/ABWÄRTS BALANCE, HÖHEN/ BÄSSE) 1. POWER Drücken Sie den Hauptschalter zum Aufrufen des Im Balancemodus stellen Sie den Seitenabgleich Stand-by-Modus. der Lautstärke zwischen dem linken und rechten Zum Ausschalten des Geräts drücken Sie die Taste Lautsprecher mit diesen Tasten ein.
-
Seite 9: Reichweite Der Fernbedienung
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 9 REICHWEITE DER FERNBEDIENUNG • Die Fernbedienung hat eine Reichweite von etwa 7 Metern bei einem Winkel von jeweils 30 Grad. Richten Sie die Fernbedienung auf den Sensor im Receiver aus. BATTERIEN EINSETZEN Öffnen Sie das Batteriefach. -
Seite 10: Bedienungshinweise Wiedergabe Einer Programmquelle
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 10 Bedienungshinweise WIEDERGABE EINER PROGRAMMQUELLE Erste Schritte • Drücken Sie POWER. • Das Gerät begibt sich in Stand-by-Modus und die STANDBY Statusanzeige leuchtet. Der Receiver ist nicht vom Netz getrennt und hat eine geringe Leistungsaufnahme zur Unterstützung der Betriebsbereitschaft. - Seite 11 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 11 Wählen Sie die gewünschte Eingangsquelle. • Mit jedem Tastendruck auf INPUT SELECT ◀/▶ wird die Eingangsquelle wie folgt umgeschaltet: →TUNER ↔ CD ↔ AUX ↔ DVD ↔ TAPE ↔ PHONO ← (Frequenzanzeige) Bedienen Sie die gewählte Komponente zur Wiedergabe.
- Seite 12 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 12 Benutzung der Kopfhörer. • Schalten Sie die Lautsprecher des Hauptraums aus. Klangeinstellung (Bässe und Höhen) Rufen Sie den Klangmodus auf. • Mit jedem Tastendruck wird zwischen den Klangmodi umgeschaltet und der gewählte Modus wird für 5 Sekunden wie folgt angezeigt: →...
-
Seite 13: Seitenabgleich Der Lautstärke Einstellen
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 13 Seitenabgleich der Lautstärke einstellen Rufen Sie den Balancemodus auf. • „BAL” und der Balancepegel werden für 5 Sekunden angezeigt. Stellen Sie den Seitenabgleich der Lautstärke zwischen linken und rechten Lautsprechern ein. • Erlischt die Balanceanzeige, so beginnen Sie erneut mit Schritt 11. -
Seite 14: Radio Hören
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 14 RADIO HÖREN Automatische Sendersuche Wählen Sie den Tuner und das gewünschte Frequenzband. • Mit jedem Tastendruck wird automatisch der Tuner gewählt und das Frequenzband wird wie folgt umgeschaltet: → FM ST → FM MONO → AM •... -
Seite 15: Manuelle Sendersuche
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 15 Manuelle Sendersuche • Die manuelle Sendersuche ist hilfreich, wenn Sie bereits die Frequenz des gewünschten Senders kennen. • Folgen Sie den Schritten 1 und 2 in der „Automatischen Sendersuche” auf Seite 14 und drücken Sie mehrfach TUNING/PRESET ▲/+ oder ▼/-, bis die Frequenz korrekt eingestellt ist. -
Seite 16: Aufrufen Der Senderspeicher
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 16 Mit TUNING/PRESET ▲/+ oder ▼/- wählen Sie den gewünschten Senderspeicher, danach drücken Sie MEMORY. • Der Sender ist nun im Senderspeicher gespeichert. • Eine gespeicherte Frequenz wird durch das Überschreiben mit einer neuen Frequenz gelöscht. -
Seite 17: Ukw-Radio Mit Rds Hören
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 17 RDS Tuner (regionale Option für einige europäische Länder) UKW-RADIO MIT RDS HÖREN RDS (Radio Data System) ist ein System zur Übertragung von zusätzlichen Informationen gemeinsam mit den Programmen. Ihr Tuner kann diese Signale in Display-Informationen umsetzen. Diese Codes enthalten die nachstehenden Informationen: Sendername (PS), Programmtyp (PTY), Verkehrsdurchsagen (TA), Uhrzeit (CT) und Radiotext (RT). - Seite 18 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 18 TP-Suche • Mit dieser Funktion suchen und empfangen Sie automatisch Sender, welche Verkehrsmeldungen übertragen. Im UKW-Modus drücken Sie zweimal SEARCH MODE. • „TP SRCH” wird angezeigt. Sobald „TP SRCH” angezeigt wird, drücken Sie TUNING/PRESET ▲/+ oder ▼/- zur Sendersuche.
- Seite 19 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 19 Sobald „PTY SRCH” angezeigt wird, drücken Sie PTY SELECT zur Auswahl des gewünschten Programmtyps. • Mit jedem Tastendruck wird zwischen den 29 verschiedenen Programmtypen umgeschaltet. (NACHRICHTEN, ALLTAG, INFO, SPORT, BILDUNG, DRAMA, KULTUR, WISSENSCHAFT, VERSCHIEDENES, POP M, ROCK M, EASY M,...
-
Seite 20: Aufnahme
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 20 AUFNAHME • Lautstärke-, Klang- (Bässe, Höhen) und Balanceeinstellungen haben keinen Einfluss auf die Aufnahmesignale. • Bei Auswahl von Tuner, CD, DVD, AUX oder PHONO als Aufnahmequelle können Sie auf TAPE aufnehmen. • Die RAUM2-Eingangsquelle kann nicht auf TAPE aufgezeichnet werden. -
Seite 21: Raum2-Wiedergabe
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 21 RAUM2-WIEDERGABE • Diese Funktion ermöglicht es Ihnen, eine Musikquelle im Hauptraum zu hören und in einem weiteren Raum gleichzeitig eine andere. • Selbst im Stand-by-Modus, mit „R2” schwach beleuchtet und nur die RAUM2-Schaltkreise arbeiten, kann die RAUM2-Quelle unabhängig wiedergegeben werden. - Seite 22 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 22 Wählen Sie den gewünschten RAUM2-Eingang. • Mit jedem Tastendruck auf INPUT SELECT ◀/▶ wird die RAUM2-Eingangsquelle wie folgt umgeschaltet: →TUNER ↔ CD ↔ AUX ↔ DVD ↔ TAPE ↔ PHONO ← Starten Sie die Wiedergabe der Komponente, welche Sie als RAUM2-Quelle gewählt haben.
-
Seite 23: Störungserkennung
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 23 Störungserkennung Kommt es zu einer Fehlfunktion, so sehen Sie sich bitte zunächst die nachstehende Tabelle an, bevor Sie sich an den Kundendienst wenden. Können Sie die Fehlfunktion nicht abstellen, so schalten Sie den Receiver aus und danach wieder ein. Kommen Sie auch hiermit nicht weiter, so wenden Sie sich bitte an Ihren Fachhändler. -
Seite 24: Spezifikationen
RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 24 Spezifikationen ■ VERSTÄRKER • Ausgangsleistung, 8Ω, THD 1,0 %, 20 Hz~20 kHz, nur ein Lautsprecherpaar angeschlossen ..... 2 X 100 W • Gesamtklirrfaktor, 8Ω, @ -3 dB, 20 Hz~20 kHz ................... 0,05 % • Intermodulationsverzerrung 60 Hz: 7 kHz= 4 : 1 SMPTE, 8Ω, 100 W ....................... - Seite 25 RX-5502(G)_DEU_090713:RX-5502(G) 2009-07-17 오 10:21 페이지 1...
