rheonik RHM30 Montageanleitung Seite 23

Elektrische Anschlüsse zwischen RHM*** Anschlusstyp T* (Festkabel) und einer RHE20.

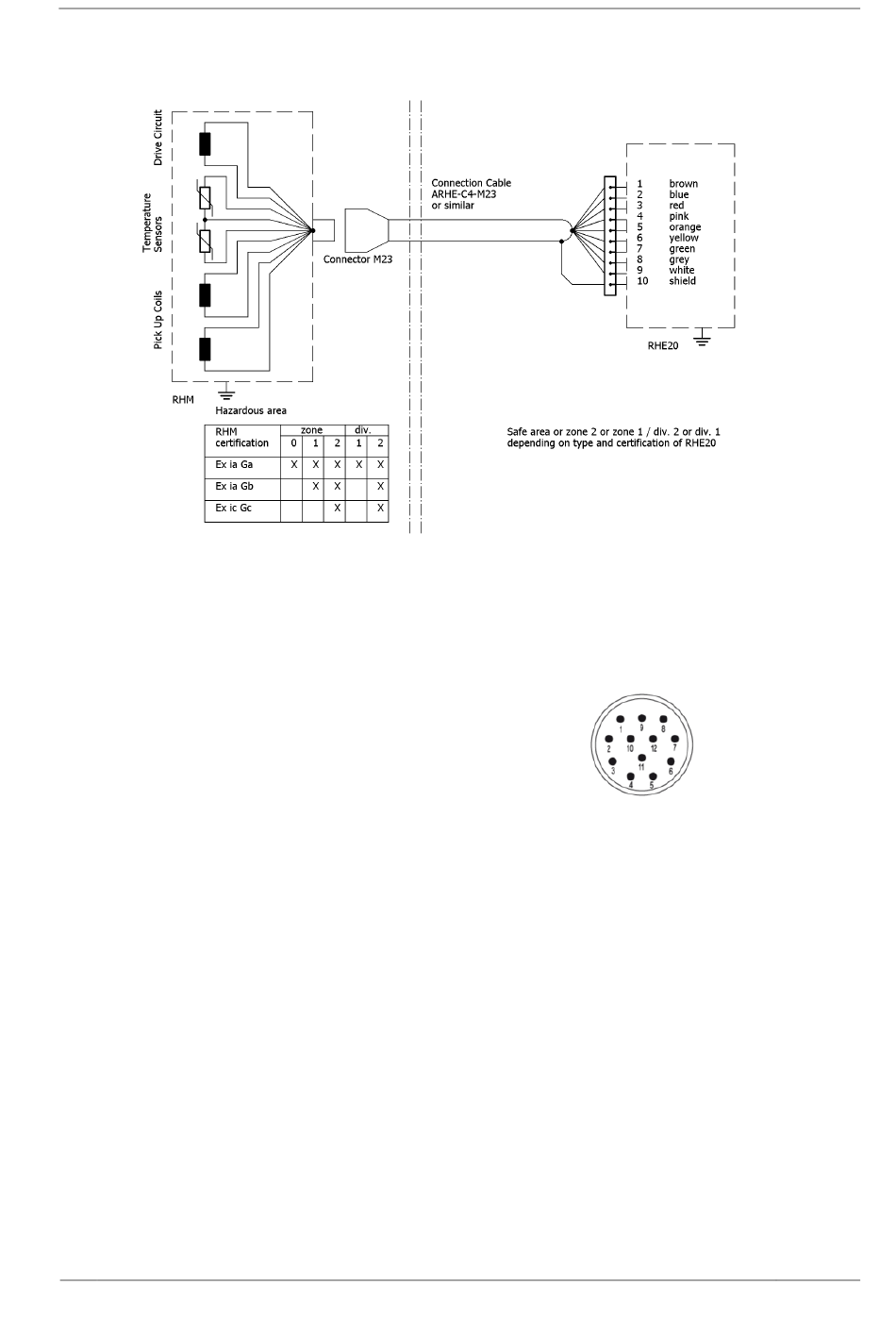

Elektrische Anschlüsse zwischen RHM*** Anschlusstyp M* (Stecker M23) und einer RHE20.
Bei einem M23-Stecker ist die Kontaktbelegung wie folgt:
Kontakt Signal
1 Temperatursensor 1
2 Pickup A low
3 Pickup A high
4 Keine Belegung (optional PE)
5 Keine Belegung (optional PE)
6 Pickup B low
7 Pickup B high
8 Temperatursensor 2
9 Temperatursensor, Masse
10 Drive low
11 Drive low
12 Keine Belegung (optional PE)
Weitere Informationen zu den Anschlüssen, der Funktion der verschiedenen Signale und
Anschlüssen an andere RHE** finden Sie im Kapitel „Elektrische Installation" des RHE-
Handbuchs.
Anhang A: Sicherheitshinweise – Ver. 1.10 23
