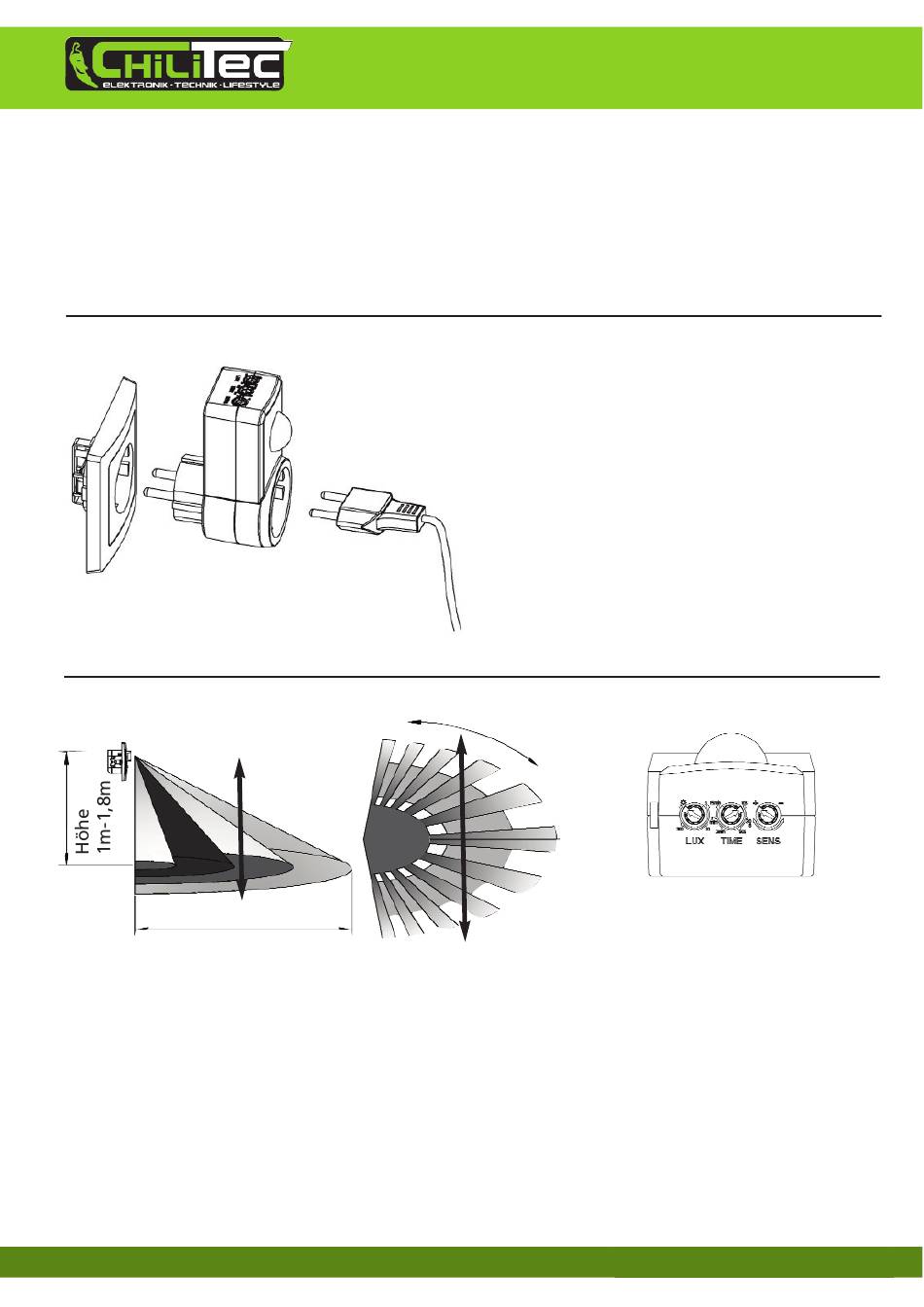

1. Installation und Sicherheit (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Elektro-Fachpersonal durchgeführt werden!
• Ineinanderstecken ist NICHT erlaubt - Betrieb immer nur einzeln
• Installieren Sie, für optimale Funktion, den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
• Nicht in der Nähe von Wärme-oder Kältequellen installieren
Bewegungsrichtung immer
parallel zum Sensor
Reichweite max. 9m
Einstellungen und Funktionstest
Stellen Sie nun die Regler LUX u. SENS auf „rechts Anschlag"! Stellen Sie die Zeiteinstellung
auf „links Anschlag". Schalten Sie jetzt am Funktionsschalter auf „ON", dann schaltet der
Sensor der Verbrauer ist an. Schalten Sie nun den Funktionsschalter auf „OFF" der Verbrau-
cher geht aus.Stellen Sie danach auf „AUTO" jetzt ist der Bewegungssensor aktiv und rea-
giert auf Personen im Erfassungsbereich. Nach ca. 10 Sekunden schaltet der Sensor wieder
aus. Passen Sie zum Schluss die Einschaltzeit (TIME) und die Dämmerungsschwelle (LUX) und
die Empfindlichkeit (SENS) wunschgemäß auf Ihre Bedürfnisse an.
• Stellung „ON" Strom fließt, der angeschlossene Verbraucher ist aktiv
• Stellung „OFF" kein Strom fließt, das Gerät ist deaktiviert.
• Stellung „AUTO" Bewegungsmelder ist aktiv und reagiert nach den Voreinstellungen
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
- Produktdatenblatt Seite 2 /3 -
Beachten Sie bei der Auswahl des Betriebsor-
tes, dass einfallendes Licht durch Fenster oder
Glastüren die Funktion beeinträchtigen kann.
Falls Sie als Verbraucher eine Leuchte schal-
ten, beachten Sie bitte dass das Licht der ein-
geschalteten Leuchte den
Dämmerungssensor am Gerät beeinflussen
kann. Sorgen Sie dafür das sich die Lichtver-
hältnisse am Bewegungsmelder, egal bei wel-
chem Status des Melders, nicht ändern, nur
so ist ein präziser Betrieb dauerhaft möglich.
Der Zwischenstecker darf ausschließlich in
einer Schutzkontakt-Steckdose mit Fehler-
stromschutzschaltung betrieben werden.
Erfassung ca. 120°
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Stand: 01/2020 - Ver. 1.02
Einstellungen
9m
Der Sensor darf nicht ohne Verbraucher
und nicht mit defektem Verbraucher
betrieben werden.
