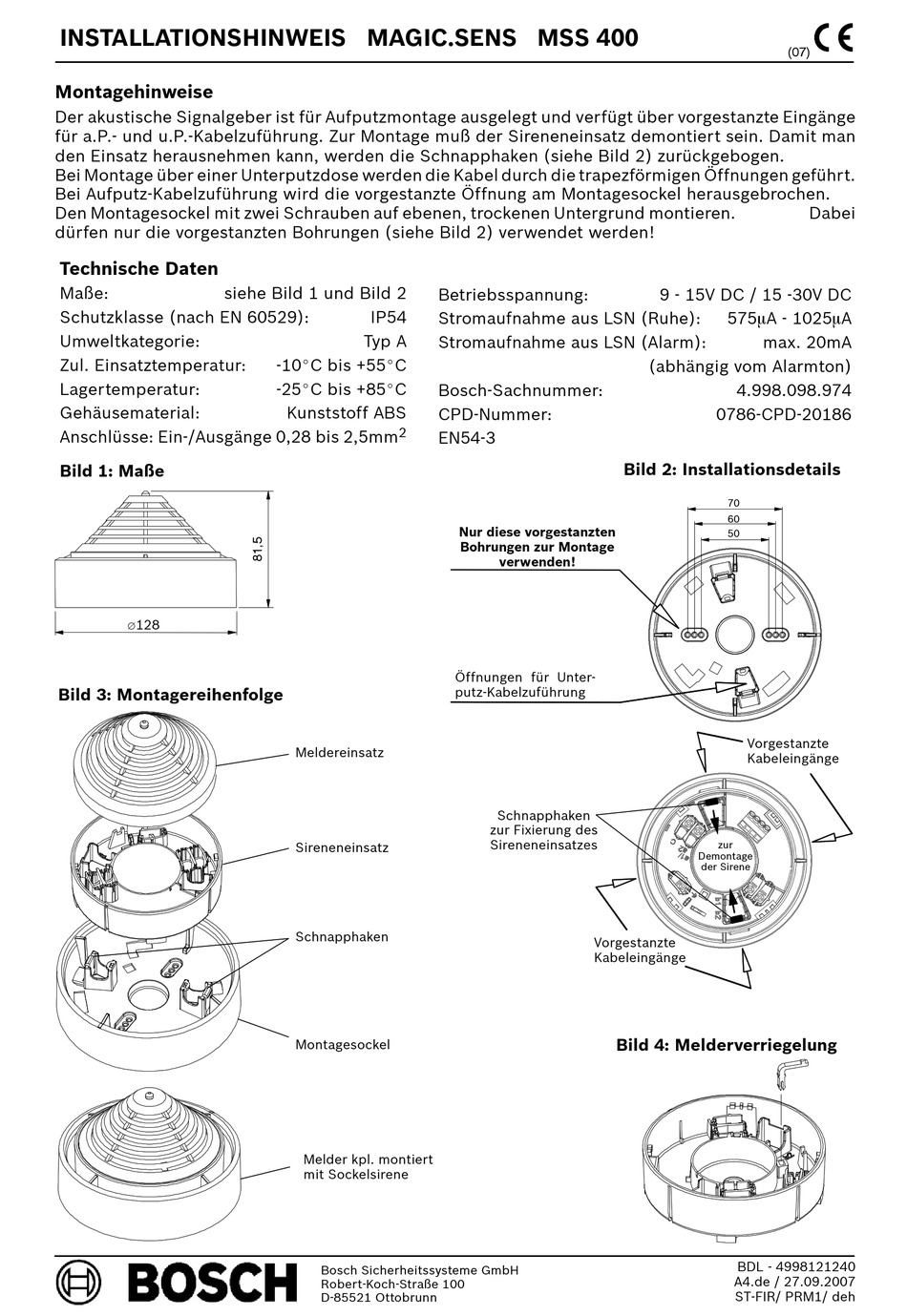

INSTALLATIONSHINWEIS MAGIC.SENS MSS 400
Montagehinweise
Der akustische Signalgeber ist für Aufputzmontage ausgelegt und verfügt über vorgestanzte Eingänge
für a.P.- und u.P.-Kabelzuführung. Zur Montage muß der Sireneneinsatz demontiert sein. Damit man
den Einsatz herausnehmen kann, werden die Schnapphaken (siehe Bild 2) zurückgebogen.
Bei Montage über einer Unterputzdose werden die Kabel durch die trapezförmigen Öffnungen geführt.
Bei Aufputz-Kabelzuführung wird die vorgestanzte Öffnung am Montagesockel herausgebrochen.
Den Montagesockel mit zwei Schrauben auf ebenen, trockenen Untergrund montieren.
dürfen nur die vorgestanzten Bohrungen (siehe Bild 2) verwendet werden!
Technische Daten
Maße: siehe Bild 1 und Bild 2
Schutzklasse (nach EN 60529):
Umweltkategorie:
Zul. Einsatztemperatur:
Lagertemperatur:
Gehäusematerial:
Anschlüsse: Ein-/Ausgänge 0,28 bis 2,5mm
Bild 1: Maße
128
∅
Bild 3: Montagereihenfolge
Betriebsspannung:
IP54
Stromaufnahme aus LSN (Ruhe):
Typ A
Stromaufnahme aus LSN (Alarm):
-10_C bis +55_C
-25_C bis +85_C
Bosch-Sachnummer:
Kunststoff ABS
CPD-Nummer:
2
EN54-3
Meldereinsatz
Sireneneinsatz
Schnapphaken
Montagesockel
Melder kpl. montiert
mit Sockelsirene
Bosch Sicherheitssysteme GmbH
Robert-Koch-Straße 100
D-85521 Ottobrunn
Bild 2: Installationsdetails
Nur diese vorgestanzten
Bohrungen zur Montage
verwenden!
Öffnungen für Unter-
putz-Kabelzuführung
Schnapphaken
zur Fixierung des
Sireneneinsatzes
Vorgestanzte
Kabeleingänge
Bild 4: Melderverriegelung
(07)
Dabei
9 - 15V DC / 15 -30V DC
575mA - 1025mA
max. 20mA
(abhängig vom Alarmton)
4.998.098.974
0786-CPD-20186
70
60
50
Vorgestanzte
Kabeleingänge
zur
Demontage
der Sirene
BDL - 4998121240
A4.de / 27.09.2007
ST-FIR/ PRM1/ deh
