Outdoorchef Easy Charcoal 480 Montageanleitung

Easy Charcoal 480
Spare Parts
Pos. Art. Nr. Description
1 18.355.45 Lid black
2 18.332.28 Lid handle titan-silver
3 18.850.13 Heat indicator °C/°F
4 18.850.12 Heat indicator-Nut
5 18.331.05 Upper Vent Disc with handle
6 18.332.57 Cooking grid
7 18.330.02 Funnel
8 18.330.04 Grease collector pan
9 18.330.05 Charcoal grate
10 18.330.07 Booster grate
11 18.355.48 Bowl black
12 18.330.46 Tool holder
13 18.332.56 Lower Vent disc with handle
14 18.332.55 Ash Catcher
15 18.332.38 Legs upper parts rear titan-silver
16 18.332.39 Leg upper part front titan-silver
17 18.360.33 End cap upper part
18 18.332.40 Leg lower part rear right titan-silver
19 18.332.41 Leg lower part rear left titan-silver
20 18.332.58 Leg lower part front titan-silver
21 18.365.03 End cap under part
22 18.332.59 Triangle titan-silver
23 18.332.60 Bottom shelf
24 18.332.01 Carry handle titan-silver
25 18.365.08 Wheel
18.379.11 Hardware set
Attention
Please write your serial number on the backside of the
manual for future reference. You will find the number
on the data plate attached to the trolley or the bottom
plate depending on the grill model. OUTDOORCHEF
can only supply spare parts and honour warranty
returns when the serial number is available.
Ersatzteil-Liste
Beschreibung
Deckel schwarz
Deckelgriff titan-silber
Temperatur Anzeiger °C/°F
Temperaturanzeiger-Befestigungsmutter
Ventilationsschieber oben mit Griff
Grillrost
Trichter
Fettauffangschale
Kohlenrost
Anzünderost
Kugel schwarz
Besteck Halter
Ventilationsschieber unten mit Griff
Aschenschale
Beine Oberhälften hinten titan-silber
Bein Oberhälfte vorne titan-silber
Abschlusskappe oberer Teil
Bein Unterhälfte hinten rechts titan-silber
Bein Unterhälfte hinten links titan-silber
Bein Unterhälfte vorne titan-silber
Abschlusskappe unterer Teil
Dreieck titan-silber
Bodenrost
Handgriff titan-silber
Rad
Hardware set
Achtung
Bitte notieren Sie auf der Rückseite Ihrer Gebrauchs-
anweisung die Serien-Nummer. Je nach Grillmodell
finden Sie die Nummer auf dem Datensticker, welcher
sich entweder am Grillgestell oder auf der Bodenplatte
befindet. OUTDOORCHEF kann Garantie und Ersatzteil-
lieferungen nur mit der Serien-Nummer bearbeiten.

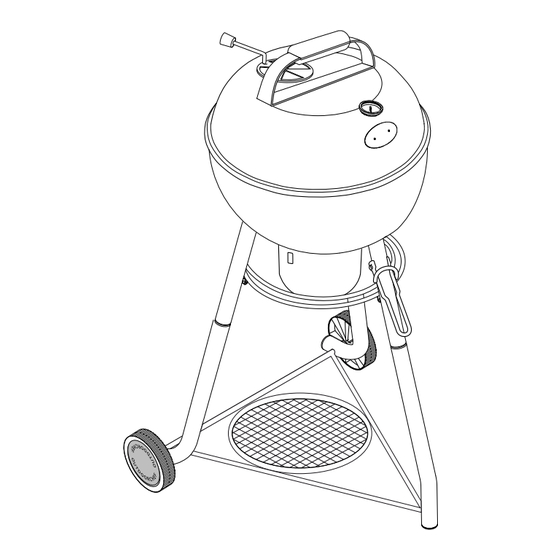

Easy Charcoal 480
5
2
15
17
19
25
3
4
1
6
7
8
9
10
11
12
13
14
22
16
18
24
20
23
21
