Heartbeat Verification
24
Frequenz Auflösung
Temperaturkoeffizient
Anschluss der Messmittel im Messkreis
WARNUNG
L
Personengefährdung durch nicht zugelassene Betriebsmittel im explosionsgefährde-
ten Bereich!
‣
In explosionsgefährdeten Zonen nur eigensichere Messmittel verwenden.
‣
Eigensichere Stromkreise nur mit zugelassenen Betriebsmitteln messen.
‣
Ausgänge (passiv) für den explosionsgefährdeten Bereich dürfen nur an geeignete
eigensichere Stromkreise angeschlossen werden.
Klemmenbelegung der Ausgänge ermitteln
Die Klemmenbelegung ist von der jeweiligen Geräteausführung abhängig.
Ermittlung der gerätespezifischen Klemmenbelegung:
• Aufkleber in der Klemmenabdeckung
• Über Bedienmenü via Vor-Ort-Anzeige, Webbrowser oder Bedientool
• Setup → I/O-Konfiguration → I/O-Modul 1 ... n Klemmennummern
• Experte → I/O-Konfiguration → I/O-Modul 1 ... n Klemmennummern
Detaillierte Informationen zur Klemmenbelegung: Betriebsanleitung zum Gerät
→  6
Stromausgang aktiv
1

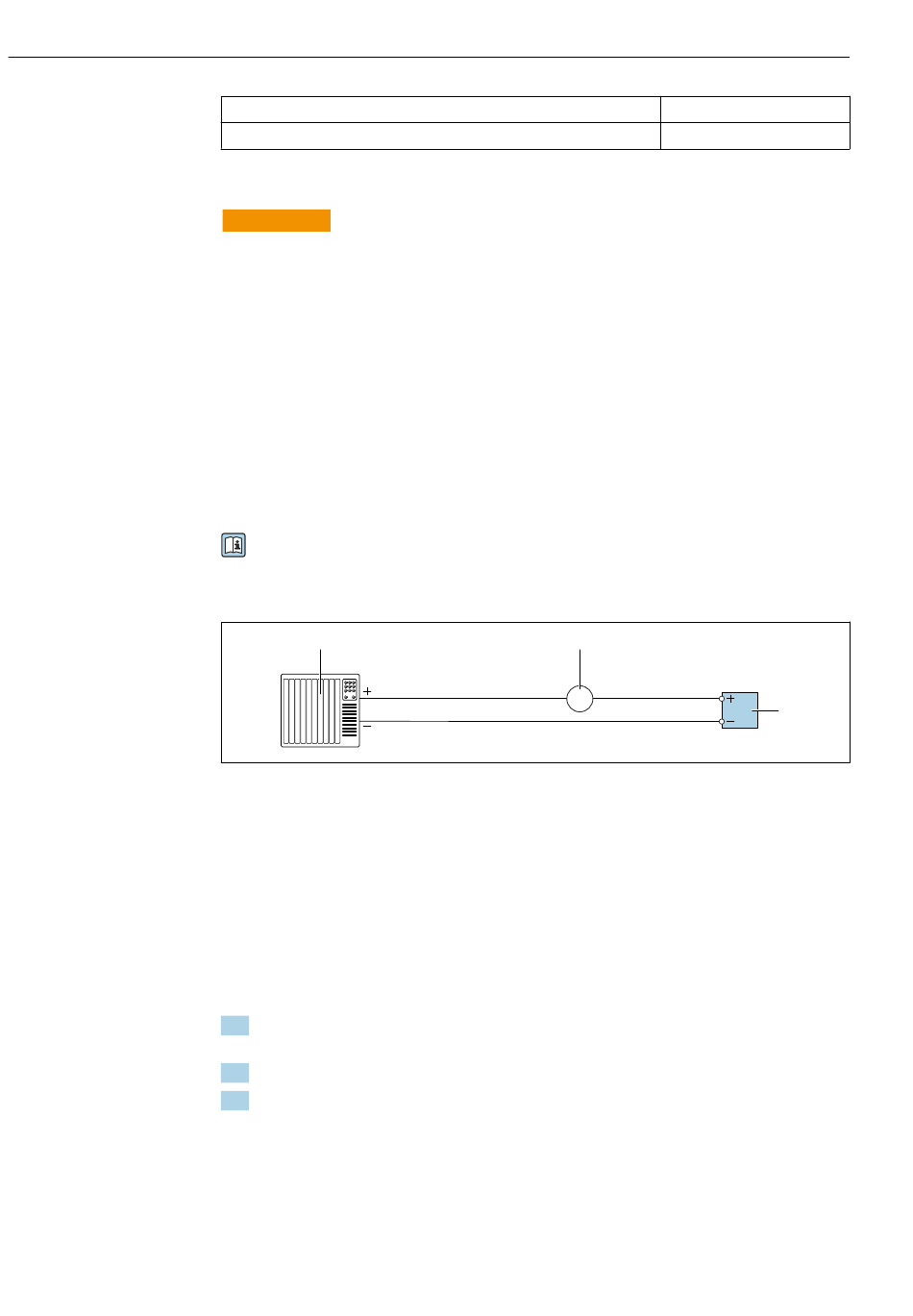

 8 Externe Verifikation des aktiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Amperemeter
3 Messumformer
Externe Verifikation des aktiven Stromausgangs
‣
Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
Ist das Automatisierungssystem ausgeschaltet, kann es vorkommen, dass der Messkreis
unterbrochen wird. Eine Messung ist dann nicht möglich. In diesem Fall wie folgt vorge-
hen:
1. Ausgangsleitungen des Stromausgangs (+/–) vom Automatisierungssystem abklem-
men.
2. Ausgangsleitungen des Stromausgangs (+/–) kurzschließen.
3. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
Proline Cubemass 300 Modbus RS485
1 Hz
0,0075 %/°C
2
A
Endress+Hauser
3
A0033916
