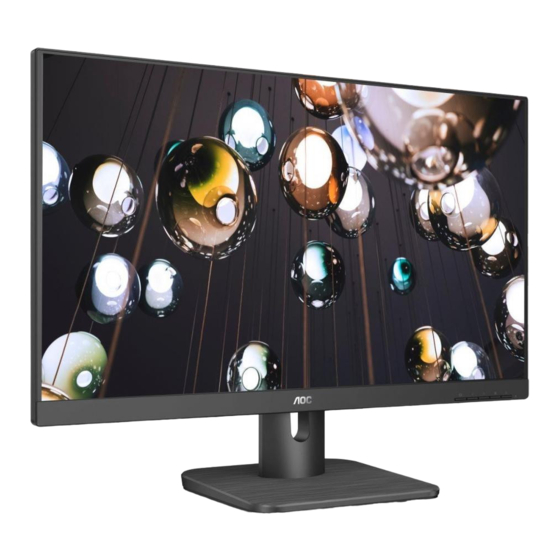

AOC 24E1Q Bedienungsanleitung
Verwandte Anleitungen für AOC 24E1Q
Inhaltszusammenfassung für AOC 24E1Q
- Seite 1 LCD-Monitor – Bedienungsanleitung 24E1Q/24P1U/24P1/24P1/GR /X24P1/ X24P1/GR LED-Hintergrundbeleuchtung www.aoc.com ©2018 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit .................................. 3 Typografische Konventionen ..........................3 Stromversorgung ............................... 4 Installation ................................5 Reinigung................................6 Sonstiges ................................7 Einrichtung ................................8 Lieferumfang ..............................8 Basis einrichten ..............................9 Betrachtungswinkel anpassen ......................... 10 Monitor anschließen ............................11 Anbringen des Wandhängearms ........................13 Anpassung ................................ -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch ausströmt, ungewöhnliche Geräusche von sich gibt oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht blockiert werden; achten Sie auch auf lose Gegenstände wie Vorhänge oder Gardinen. -
Seite 8: Einrichtung
Ständer Netzkabel Audiokabel DVI-Kabel Analoges HDMI-Kabel DP-Kabel USB-Kabel Kabel Nicht alle Signalkabel (Audio-, Analog-, DVI-, USB-, DP und HDMI-Kabel) Anleitung auf CD werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Basis Einrichten
Basis einrichten Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Bitte legen Sie den Monitor zur Vermeidung von Kratzern auf einen weichen, flachen Untergrund. Einrichtung: 24P1/24P1/GR /24P1U/X24P1/ X24P1/GR 24E1Q Entfernen: 24P1/24P1/GR /24P1U/X24P1/ X24P1/GR 24E1Q... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: Netzanschluss HDMI D-Sub Audio in Kopfhörer USB -Upstream USB -Downstream 10. USB -Downstream + Schnellladen 11. Ein-/Ausschalter... - Seite 12 Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an. . Verbinden Sie ein Ende des 15-pol. D-Sub-Kabels mit der Rückseite des Monitors und das andere Ende mit dem D-Sub-Anschluss des Computers.
-
Seite 13: Anbringen Des Wandhängearms
Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. -
Seite 14: Anpassung
Anpassung Schnelltasten 24P1U Quelle / Auto / Verlassen Clear Vision/< Lautstärke/ Seitenverhäl / > Menü / Enter Stromversorgung 24P1/24P1/GR /X24P1/ X24P1/GR/24E1Q Quelle / Auto / Verlassen Clear Vision/< Lautstärke/> Menü / Enter Stromversorgung Quelle / Auto / Verlassen “ ”... - Seite 15 Ein/Aus Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Clear Vision “-Taste Clear Vision. Wenn kein Bildschirmmenü angezeigt wird, aktivieren Sie mit der„ Wählen Sie mit „ “ oder „ “ zwischen Weak (Schwach), Medium (Mittel), Strong (Stark) und Off (Aus). Die Standardeinstellung ist immer „Off“...
-
Seite 16: Osd Setting (Bildschirmmenüeinstellungen)
OSD Setting (Bildschirmmenüeinstellungen) Grundlegende, einfache Anleitung zu den Bedientaste. Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. oder navigieren Sie durch die Funktionen. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie zum Aktivieren die Menütaste. Falls ein Untermenü vorhanden ist, navigieren Sie mit oder durch die Funktionen des Untermenüs. -
Seite 17: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Menütaste Drücken Sie zum Einblenden des Menüs die Wählen Sie mit oder die Option (Luminance (Luminanz)) und drücken zum Aufrufen die Menütaste Navigieren Sie mit oder durch das Untermenü. Drücken Sie zum Anpassen oder AUTO Drücken Sie zum Verlassen Contrast 0-100 Kontrast vom Digital-Register... -
Seite 18: Image Setup (Bildeinrichtung)
Image Setup (Bildeinrichtung) Menütaste Drücken Sie zum Einblenden des Menüs die Wählen Sie mit oder die Option (Image Setup (Bildeinstellungen)) und drücken zum Menütaste Aufrufen die Navigieren Sie mit oder durch das Untermenü. Drücken Sie zum Anpassen oder AUTO Drücken Sie zum Verlassen Clock (Takt) 0-100 Bildtakt zur Reduzierung vertikalen Rauschens anpassen... -
Seite 19: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Menütaste Drücken Sie zum Einblenden des Menüs die Wählen Sie mit oder die Option (Color Setup (Farbeinstellungen)) und drücken zum Menütaste Aufrufen die Navigieren Sie mit oder durch das Untermenü. Drücken Sie zum Anpassen oder AUTO Drücken Sie zum Verlassen Warme Farbtemperatur vom Warm EEPROM abrufen... -
Seite 20: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Menütaste Drücken Sie zum Einblenden des Menüs die Wählen Sie mit oder die Option (Picture Boost (Bildoptimierung)) und drücken zum Menütaste Aufrufen die Navigieren Sie mit oder durch das Untermenü. Drücken Sie zum Anpassen oder AUTO Drücken Sie zum Verlassen Bright Frame ON (Ein)/OFF (Aus) Hellen Rahmen aktivieren/deaktivieren... -
Seite 21: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Menütaste Drücken Sie zum Einblenden des Menüs die Wählen Sie mit oder die Option (OSD Setup (OSD-Einstellungen)) und drücken zum Menütaste Aufrufen die Navigieren Sie mit oder durch das Untermenü. Drücken Sie zum Anpassen oder AUTO Drücken Sie zum Verlassen Language Sprache des Bildschirmmenüs wählen (Sprache) -
Seite 22: Extra
Drücken Sie zum Verlassen 24P1U: Auto/D-SUB/HDMI/DP 24P1&24P1/GR: Input Select Auto/D-SUB/HDMI/DVI/DP Eingabesignalquelle auswählen (Eingangswahl) X24P1/ X24P1/GR: Auto/D-SUB/HDMI/DVI/DP 24E1Q: Auto/D-SUB/HDMI/DP Auto Config. Yes (Ja) / No (Nein) Bild automatisch auf Standard anpassen (Auto. Einstell.) Off Timer 0 – 24 Stunden Abschaltzeit wählen (Abschalttimer) Image Ratio Wählt das Breitbild- oder 4:3-Format zur... -
Seite 23: Exit (Beenden)
Exit (Beenden) Menütaste Drücken Sie zum Einblenden des Menüs die Wählen Sie mit oder die Option (Exit (Verlassen)) und drücken zum Aufrufen die Menütaste AUTO Drücken Sie zum Verlassen LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Energiesparen Orange... -
Seite 24: Treiber
Treiber i-Menu Willkommen zur „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Anpassung Ihrer Monitoranzeigeeinstellungen durch Bildschirmmenüs anstatt der Tasten am Monitor. Bitte befolgen Sie zum Abschließen der Installation die Installationsanweisungen. -
Seite 25: E-Saver
Willkommen zur Nutzung der AOC-Monitorenergieverwaltungssoftware e-Saver! Der AOC e-Saver verfügt über intelligente Abschaltfunktionen für Ihren Monitor, mit dem Sie den Monitor zeitnah abschalten können, sobald sich der PC in einem bestimmten Status befindet (eingeschaltet, ausgeschaltet, Ruhezustand, Bildschirmschoner); die tatsächliche Abschaltzeit kann wie gewünscht angepasst werden (siehe nachstehendes Beispiel). -
Seite 26: Screen
Screen Willkommen zur „Screen “-Software von AOC. Die Software Screen ist ein Werkzeug zur Bildschirmteilung; es teilt den Desktop in verschiedene Bereiche, wobei jeder Bereich ein anderes Fenster anzeigt. Sie müssen lediglich das Fenster in den entsprechenden Bereich ziehen, wenn Sie darauf zugreifen möchten. Es unterstützt den Einsatz... -
Seite 27: Problemlösung
Auflösung und Frequenz des Monitors überschreitet. Passen Sie die maximale Auflösung und Frequenz entsprechend dem Monitor an. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch. Bild ist verschwommen &... - Seite 28 Führen Sie die automatische Anpassung durch. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD-Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen erworbenen Modell in Richtlinien und Service Ihrem Land und zur Suche nach Richtlinien- und Serviceinformationen auf der...
-
Seite 29: Technische Daten
Technische Daten Allgemeine Angaben Modellname 24P1U Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 60,47 cm diagonal Pixelabstand 0,2745 (H)mm x 0,2745 (V)mm Bildschirm RGB-Analogschnittstelle&HDMI Schnittstelle& DP Video Schnittstelle Getrennte H/V TTL Synchronisierung Anzeigefarben 16,7M. Farben Horizontale 30~83KHz Abtastfrequenz Horizontale Abtastbreite 527,04 mm (Maximum) Vertikale 50Hz ~ 76Hz Abtastfrequenz... - Seite 30 Modellname 24P1&24P1/GR Antriebssystem TFT-Farb-LCD Sichtbare 60,47 cm diagonal Bildgröße Pixelabstand 0, 2745 (H)mm x 0, 2745 (V)mm Bildschirm RGB-Analogschnittstelle&HDMI Schnittstelle& DVI Video Schnittstelle& DP Schnittstelle Getrennte H/V TTL Synchronisierung Anzeigefarben 16,7M. Farben Horizontale 30~83KHz Abtastfrequenz Horizontale Abtastbreite 527,04 mm (Maximum) Vertikale 50Hz ~ 76Hz Abtastfrequenz...
- Seite 31 Modellname X24P1/ X24P1/GR Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 61,13 cm diagonal Pixelabstand 0,270 (H)mm x 0,270 (V)mm Bildschirm RGB-Analogschnittstelle&HDMI Schnittstelle& DVI Video Schnittstelle& DP Schnittstelle Getrennte H/V TTL Synchronisierung Anzeigefarben 16,7M. Farben Horizontale 30~83KHz Abtastfrequenz Horizontale Abtastbreite 518,4 mm (Maximum) Vertikale 50Hz ~ 76Hz Abtastfrequenz Vertikale Abtastbreite...
- Seite 32 Modellname 24E1Q Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 60,47 cm diagonal Pixelabstand 0,2745 (H)mm x 0,2745 (V)mm Bildschirm RGB-Analogschnittstelle & HDMI Schnittstelle & DP Video Schnittstelle Getrennte H/V TTL Synchronisierung Anzeigefarben 16,7M. Farben Horizontale 30~83KHz Abtastfrequenz Horizontale Abtastbreite 527,04 mm (Maximum) Vertikale...
-
Seite 33: Voreingestellte Anzeigemodi
48,363 60,004 1024x768@70Hz 56,476 70,069 1024x768@75Hz 60,023 75,029 1280x1024@60Hz 63,981 60,020 SXGA 1280x1024@75Hz 79,976 75,025 1280x720@60HZ 45,000 60,000 WSXG 1280x960@60HZ 60,000 60,000 WXGA+ 1440x900@60Hz 55,935 59,876 WSXGA+ 1680x1050@60Hz 65,290 59,954 1920x1080@60Hz 67,500 60,000 (24E1Q&24P1U&24P1&24P1/GR) WUXGA (X24P1/ X24P1/GR) 1920x1200@60Hz 74,026 59,950... -
Seite 34: Pinbelegung
Pinbelegung 15-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Video-Rot Video-Grün Erde Video-Blau Nicht verbunden Nicht verbunden DDC-Serielle Daten Kabelerkennung H-Sync. Erde-R V-Sync. Erde-G DDC-Serieller Takt Erde-B 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Takt, Schild TMDS-Daten 2＋ TMDS-Daten 2, Schild TMDS-Takt TMDS-Daten 2 Reserviert (nicht mit Gerät TMDS-Daten 1＋... - Seite 35 24-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2－ TMDS-Daten 3＋ TMDS-Daten 2＋ +5 V Stromversorgung TMDS-Daten 2/4 Abschirmung Erde (für +5 V) TMDS-Daten 4－ Hot-Plug-Erkennung TMDS-Daten 4＋ TMDS-Daten 0－ DDC-Takt TMDS-Daten 0＋ DDC-Daten TMDS-Daten 0/5 Abschirmung N.C. TMDS-Daten 5－ TMDS-Daten 1－ TMDS-Daten 5＋...
-
Seite 36: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
