Produktinformationen
9046001 mit RF‐Funk‐Empfänger für LEDs, 1 Zone
Dimmer‐Modus für einfarbige LEDs
eine Fernbedienung kann unendlich viele simultan geschaltete Empfänger bedienen; ein Empfänger
kann durch max. acht Fernbedienungen gesteuert werden
lange Batterielebensdauer – 2 Jahre
Parameter
Fernbedienung
Betriebs‐
Teilenr.
spannung
9046001
3 V DC
Empfänger
Teilenr.
9049101

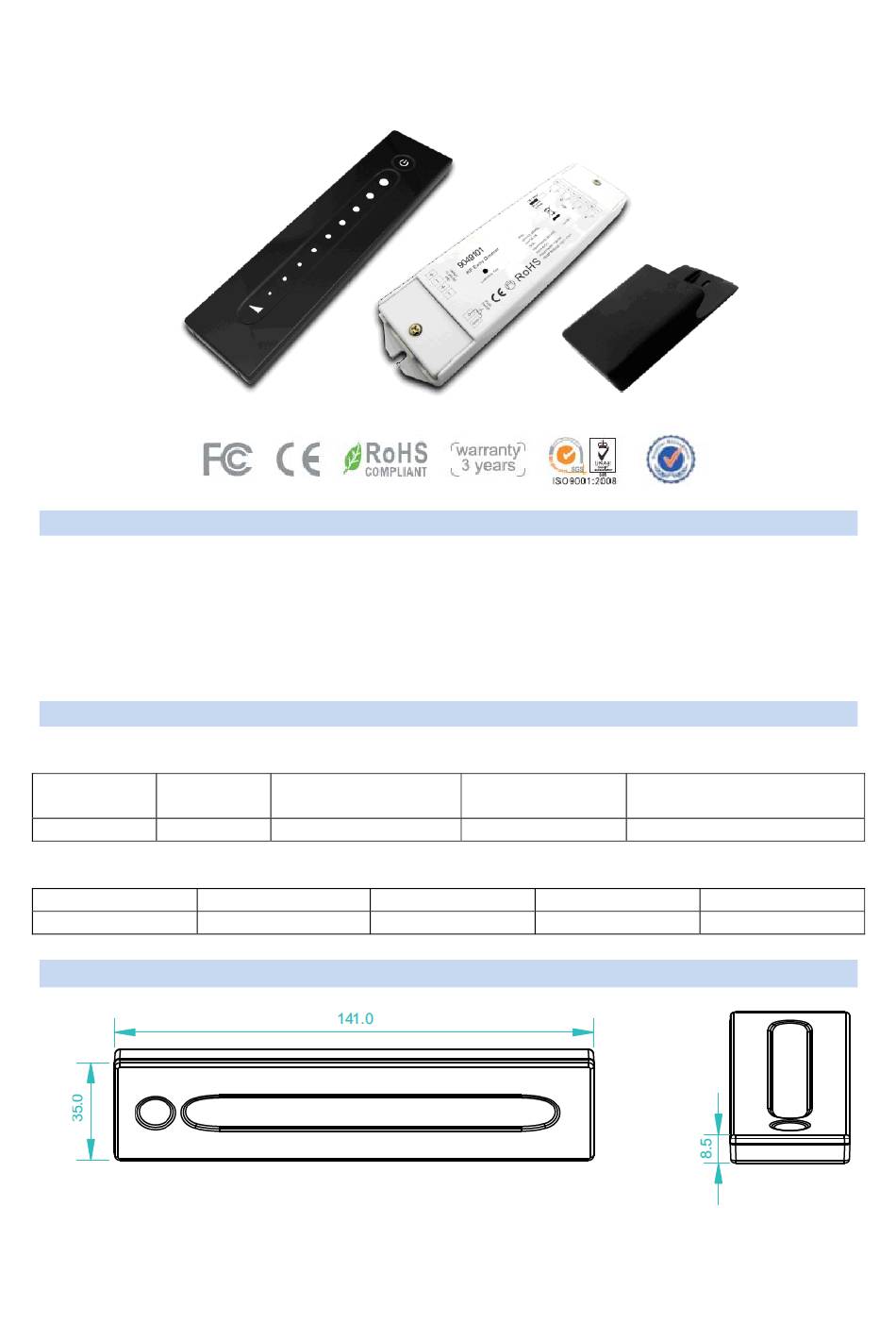

Produktabmessungen


RF‐Funk‐LED‐Dimmer (1 Zone)
Modell: 9046001 mit Baureihe 9049101
Betriebsfrequenz
434 MHz/868 MHz
Eingangsspannung
12 – 36 V DC
Abmessungen
ø/h (mm)
43,8 x 131,6 x 24,5
Strom
Ausgang
4 x 5 A
4 x (60‐180) W


Anmerkung
für zwei CR2025‐Batterien
Anmerkungen
Konstantspannung


Werbung

loading

Inhaltszusammenfassung für elv 9046001

  • Seite 1 RF‐Funk‐LED‐Dimmer (1 Zone)  Modell: 9046001 mit Baureihe 9049101      Produktinformationen  • 9046001 mit RF‐Funk‐Empfänger für LEDs, 1 Zone  • Dimmer‐Modus für einfarbige LEDs  • eine Fernbedienung kann unendlich viele simultan geschaltete Empfänger bedienen; ein Empfänger  kann durch max. acht Fernbedienungen gesteuert werden  • lange Batterielebensdauer – 2 Jahre  Parameter  Fernbedienung  Betriebs‐  Abmessungen   Teilenr.  Betriebsfrequenz  Anmerkung  spannung  ø/h (mm)  9046001  3 V DC  434 MHz/868 MHz  43,8 x 131,6 x 24,5 für zwei CR2025‐Batterien  Empfänger  Teilenr.  Eingangsspannung  Strom  Ausgang  Anmerkungen  9049101  12 – 36 V DC  4 x 5 A  4 x (60‐180) W  Konstantspannung  ...
  • Seite 2 3. Paaren Sie die Fernbedienung mit dem Empfänger:  Drücken Sie kurz die Programmiertaste („Learning  Key“) auf dem Empfänger und anschließend sofort  . Die LEDs blinken zur Bestätigung  ein Mal.   1‐100 %, 256‐stufiger  4. Wiederholen Sie Schritt 3 für weitere Empfänger.  flackerfreier  Theoretisch können beliebig viele Empfänger simultan  ferngesteuert werden.   Dimmbereich  Auf Werkeinstellungen zurücksetzen  Wenn Sie den Empfänger auf die Werkeinstellungen  zurücksetzen möchten, halten Sie die Programmiertaste  („Learning Key“) zehn Sekunden lang gedrückt.    Wenn Sie den Empfänger einer anderen Fernbedienung  zuweisen möchten, wiederholen Sie einfach Schritt 3 oben.      9046001, Rückseite  Schaltplan  Stromversorgung  110 V – 230 V AC  12 – 36 V DC  Einfarbiger LED‐Streifen  Einfarbiger LED‐Streifen  Einfarbiger LED‐Streifen  Einfarbiger LED‐Streifen  Stromversorgung  Stromversorgung  110 V – 230 V AC  110 V – 230 V AC  12 – 36 V DC  12 – 36 V DC         ...
  • Seite 3 Sicherheit und Warnhinweise  1) Das Produkt muss von einer qualifizierten Person montiert und gewartet werden.  2) IP 20. Regen und Sonneneinstrahlung vermeiden. Bei Montage in Außenbereichen muss das Gerät in  einem wasserdichten Gehäuse montiert werden.  3) Das Gerät muss zur Vermeidung von Überhitzung in einem gut gelüfteten Bereich montiert werden.  4) Die Ausgangsspannung von ggf. verwendeten LED‐Netzteilen muss der Betriebsspannung des Produkts  entsprechen.  5) Verbindungsleitungen dürfen nur bei unterbrochener Stromzufuhr angeschlossen werden. Die Anschlüsse  müssen ordnungsgemäß vorgenommen werden, um Kurzschlüsse beim Einschalten zu vermeiden.  6) Die Verbindungsleitungen müssen sicher und fest in den Anschlüssen stecken.  7) Informationen zu Aktualisierungen erhalten Sie von Ihrem Lieferanten.  Garantie  1) Wir gewähren eine lebenslange technische Unterstützung für dieses Produkt:  • 3 Jahre Garantie. Unsere Produkte sind mit dem Produktionsdatum versehen. Beispiel:  „1125“ bedeutet Jahr 2011, Woche 25. Die Garantie umfasst die kostenlose Reparatur bzw. den  kostenlosen Austausch, jedoch nur bei Fertigungsmängeln.  • Bei Mängeln, die nicht unter die 3‐Jahres‐Garantie fallen, behalten wir uns vor, Arbeitsaufwand und  Ersatzteile in Rechnung zu stellen.  2) Einschränkungen der Garantie:  • bei Schäden durch falsche Bedienung  • bei Schäden durch unbefugte Entfernung, Wartung, Modifikation, falsche Anschlüsse und Austausch  von Chips  • bei Schäden, die durch Transport, Vibrationen usw. nach dem Kauf entstanden sind  • bei Schäden durch Erdbeben, Brände, Blitzeinschlag, Verschmutzung oder Spannungsschwankungen  • bei Schäden durch Fahrlässigkeit, ungeeignete Lagerung bei hohen Temperaturen oder hoher ...
