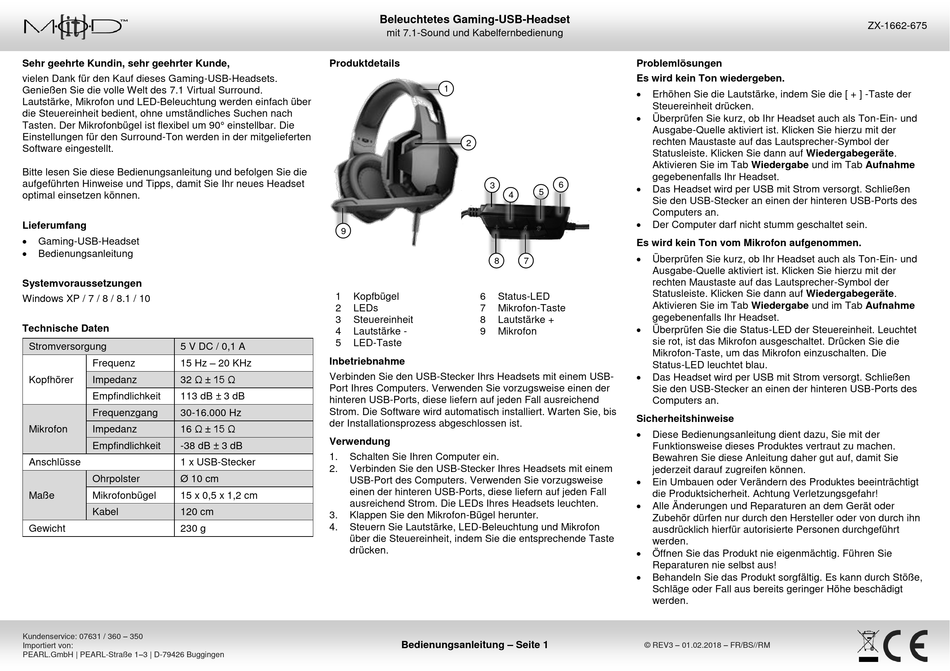

MOD-it ZX-1662-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Gaming-USB-Headsets.
Genießen Sie die volle Welt des 7.1 Virtual Surround.
Lautstärke, Mikrofon und LED-Beleuchtung werden einfach über
die Steuereinheit bedient, ohne umständliches Suchen nach
Tasten. Der Mikrofonbügel ist flexibel um 90° einstellbar. Die
Einstellungen für den Surround-Ton werden in der mitgelieferten
Software eingestellt.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Headset
optimal einsetzen können.
Lieferumfang

Gaming-USB-Headset

Bedienungsanleitung
Systemvoraussetzungen
Windows XP / 7 / 8 / 8.1 / 10
Technische Daten
Stromversorgung 5 V DC / 0,1 A
15 Hz – 20 KHz
Frequenz
32 Ω ± 15 Ω
Kopfhörer Impedanz
Empfindlichkeit 113 dB ± 3 dB
Frequenzgang 30-16.000 Hz
16 Ω ± 15 Ω
Mikrofon Impedanz
Empfindlichkeit -38 dB ± 3 dB
Anschlüsse 1 x USB-Stecker
Ohrpolster Ø 10 cm
Maße Mikrofonbügel 15 x 0,5 x 1,2 cm
Kabel 120 cm
Gewicht 230 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Beleuchtetes Gaming-USB-Headset
mit 7.1-Sound und Kabelfernbedienung
Produktdetails
1
2
3
4
9
8
1 Kopfbügel 6 Status-LED
2 LEDs 7 Mikrofon-Taste
3 Steuereinheit 8 Lautstärke +
4 Lautstärke - 9 Mikrofon
5 LED-Taste
Inbetriebnahme
Verbinden Sie den USB-Stecker Ihrs Headsets mit einem USB-
Port Ihres Computers. Verwenden Sie vorzugsweise einen der
hinteren USB-Ports, diese liefern auf jeden Fall ausreichend
Strom. Die Software wird automatisch installiert. Warten Sie, bis
der Installationsprozess abgeschlossen ist.
Verwendung
1. Schalten Sie Ihren Computer ein.
2. Verbinden Sie den USB-Stecker Ihres Headsets mit einem
USB-Port des Computers. Verwenden Sie vorzugsweise
einen der hinteren USB-Ports, diese liefern auf jeden Fall
ausreichend Strom. Die LEDs Ihres Headsets leuchten.
3. Klappen Sie den Mikrofon-Bügel herunter.
4. Steuern Sie Lautstärke, LED-Beleuchtung und Mikrofon
über die Steuereinheit, indem Sie die entsprechende Taste
drücken.
Bedienungsanleitung – Seite 1
Problemlösungen
Es wird kein Ton wiedergeben.

Erhöhen Sie die Lautstärke, indem Sie die [ + ] -Taste der
Steuereinheit drücken.

Überprüfen Sie kurz, ob Ihr Headset auch als Ton-Ein- und
Ausgabe-Quelle aktiviert ist. Klicken Sie hierzu mit der
rechten Maustaste auf das Lautsprecher-Symbol der
Statusleiste. Klicken Sie dann auf Wiedergabegeräte.
Aktivieren Sie im Tab Wiedergabe und im Tab Aufnahme
gegebenenfalls Ihr Headset.
6

Das Headset wird per USB mit Strom versorgt. Schließen
5
Sie den USB-Stecker an einen der hinteren USB-Ports des
Computers an.

Der Computer darf nicht stumm geschaltet sein.
Es wird kein Ton vom Mikrofon aufgenommen.

Überprüfen Sie kurz, ob Ihr Headset auch als Ton-Ein- und
7
Ausgabe-Quelle aktiviert ist. Klicken Sie hierzu mit der
rechten Maustaste auf das Lautsprecher-Symbol der
Statusleiste. Klicken Sie dann auf Wiedergabegeräte.
Aktivieren Sie im Tab Wiedergabe und im Tab Aufnahme
gegebenenfalls Ihr Headset.

Überprüfen Sie die Status-LED der Steuereinheit. Leuchtet
sie rot, ist das Mikrofon ausgeschaltet. Drücken Sie die
Mikrofon-Taste, um das Mikrofon einzuschalten. Die
Status-LED leuchtet blau.

Das Headset wird per USB mit Strom versorgt. Schließen
Sie den USB-Stecker an einen der hinteren USB-Ports des
Computers an.
Sicherheitshinweise

Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!

Alle Änderungen und Reparaturen an dem Gerät oder
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.

Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
© REV3 – 01.02.2018 – FR/BS//RM
ZX-1662-675
