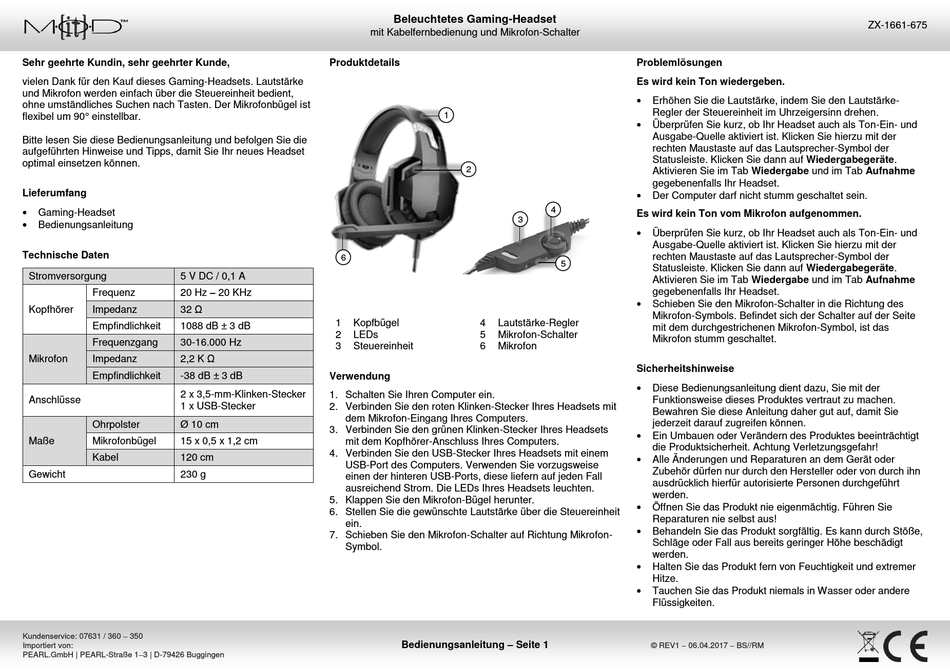

MOD-it ZX-1661-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Gaming-Headsets. Lautstärke
und Mikrofon werden einfach über die Steuereinheit bedient,
ohne umständliches Suchen nach Tasten. Der Mikrofonbügel ist
flexibel um 90° einstellbar.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Headset
optimal einsetzen können.
Lieferumfang

Gaming-Headset

Bedienungsanleitung
Technische Daten
Stromversorgung 5 V DC / 0,1 A
20 Hz – 20 KHz
Frequenz
32 Ω
Kopfhörer Impedanz
Empfindlichkeit 1088 dB ± 3 dB
Frequenzgang 30-16.000 Hz
2,2 K Ω
Mikrofon Impedanz
Empfindlichkeit -38 dB ± 3 dB
2 x 3,5-mm-Klinken-Stecker
Anschlüsse
1 x USB-Stecker
Ohrpolster Ø 10 cm
Maße Mikrofonbügel 15 x 0,5 x 1,2 cm
Kabel 120 cm
Gewicht 230 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Beleuchtetes Gaming-Headset
mit Kabelfernbedienung und Mikrofon-Schalter
Produktdetails
1
2
6
1 Kopfbügel 4 Lautstärke-Regler
2 LEDs 5 Mikrofon-Schalter
3 Steuereinheit 6 Mikrofon
Verwendung
1. Schalten Sie Ihren Computer ein.
2. Verbinden Sie den roten Klinken-Stecker Ihres Headsets mit
dem Mikrofon-Eingang Ihres Computers.
3. Verbinden Sie den grünen Klinken-Stecker Ihres Headsets
mit dem Kopfhörer-Anschluss Ihres Computers.
4. Verbinden Sie den USB-Stecker Ihres Headsets mit einem
USB-Port des Computers. Verwenden Sie vorzugsweise
einen der hinteren USB-Ports, diese liefern auf jeden Fall
ausreichend Strom. Die LEDs Ihres Headsets leuchten.
5. Klappen Sie den Mikrofon-Bügel herunter.
6. Stellen Sie die gewünschte Lautstärke über die Steuereinheit
ein.
7. Schieben Sie den Mikrofon-Schalter auf Richtung Mikrofon-
Symbol.
Bedienungsanleitung – Seite 1
Problemlösungen
Es wird kein Ton wiedergeben.

Erhöhen Sie die Lautstärke, indem Sie den Lautstärke-
Regler der Steuereinheit im Uhrzeigersinn drehen.

Überprüfen Sie kurz, ob Ihr Headset auch als Ton-Ein- und
Ausgabe-Quelle aktiviert ist. Klicken Sie hierzu mit der
rechten Maustaste auf das Lautsprecher-Symbol der
Statusleiste. Klicken Sie dann auf Wiedergabegeräte.
Aktivieren Sie im Tab Wiedergabe und im Tab Aufnahme
gegebenenfalls Ihr Headset.

Der Computer darf nicht stumm geschaltet sein.
4
Es wird kein Ton vom Mikrofon aufgenommen.
3

Überprüfen Sie kurz, ob Ihr Headset auch als Ton-Ein- und
Ausgabe-Quelle aktiviert ist. Klicken Sie hierzu mit der
rechten Maustaste auf das Lautsprecher-Symbol der
5
Statusleiste. Klicken Sie dann auf Wiedergabegeräte.
Aktivieren Sie im Tab Wiedergabe und im Tab Aufnahme
gegebenenfalls Ihr Headset.

Schieben Sie den Mikrofon-Schalter in die Richtung des
Mikrofon-Symbols. Befindet sich der Schalter auf der Seite
mit dem durchgestrichenen Mikrofon-Symbol, ist das
Mikrofon stumm geschaltet.
Sicherheitshinweise

Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!

Alle Änderungen und Reparaturen an dem Gerät oder
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.

Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.

Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.

Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
© REV1 – 06.04.2017 – BS//RM
ZX-1661-675
