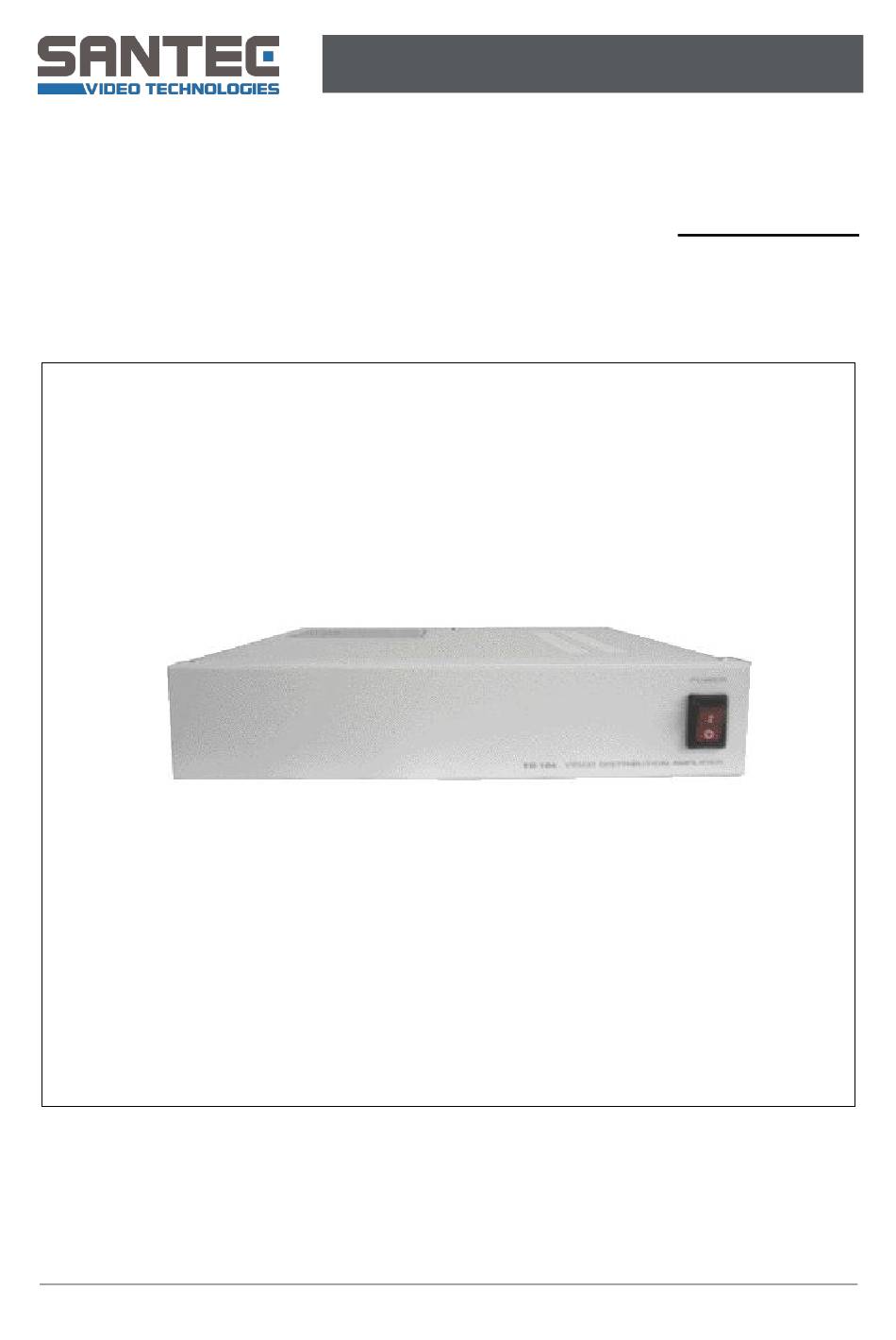

- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH Videoverteilerverstärker Video distributor amplifier Modell / Model: VVS-816 Version 1.2sfi/0911/dt-engl/A6...
- Seite 2 Sanyo Video Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der Sanyo Video Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User manual VVS-816 DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Über dieses Handbuch Regler und Anschlüsse Anschluss externer Geräte Einstellungen Video-Ausgänge und Trimmer Besondere Leistungsmerkmale Technische Daten ENGLISH Table of contents Safety precautions Safety instructions About this user manual... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User manual VVS-816 Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User manual VVS-816 Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 7: Über Dieses Handbuch
Bedienungsanleitung / User manual VVS-816 Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich qualifizierten Fachwerkstätten. -
Seite 8: Regler Und Anschlüsse
Bedienungsanleitung / User manual VVS-816 Regler und Anschlüsse Gerätevorderseite: Ein/Aus Schalter Geräterückseite: Video-Eingänge Geräte-Sicherung Anschluss Video-Ausgänge Netzkabel _________________________________________________________________________________ - 8 -... -
Seite 9: Anschluss Externer Geräte
Bedienungsanleitung / User manual VVS-816 Anschluss externer Geräte Vor dem Anschließen von Geräten an den VVS-816 ziehen Sie unbedingt dessen Netzstecker. Beachten Sie auch die entsprechenden Hinweise in den Anleitungen der anzuschließenden Geräte. _________________________________________________________________________________ - 9 -... -
Seite 10: Einstellungen Video-Ausgänge Und Trimmer
Bedienungsanleitung / User manual VVS-816 Einstellungen Video-Ausgänge und Trimmer (1) Jumper-Einstellung PCB-1: VIDEO Eingang JUMPER Video Ausgang 1-1 OUT1 - J201 VIDEO Eingang JUMPER Video Ausgang 2-1 OUT2 - J211 VIDEO Eingang JUMPER Video Ausgang 1-2 OUT3 - J221 VIDEO Eingang... - Seite 11 Bedienungsanleitung / User manual VVS-816 VIDEO Eingang JUMPER Video Ausgang 1-3 OUT5 - J241 VIDEO Eingang JUMPER Video Ausgang 2-3 OUT6 - J251 VIDEO Eingang JUMPER Video Ausgang 1-4 OUT7 - J261 VIDEO Eingang JUMPER Video Ausgang 2-4 OUT8 - J271...
- Seite 12 Bedienungsanleitung / User manual VVS-816 (2) Jumper-Einstellung PCB-2: VIDEO Eingang JUMPER Video Ausgang 1-5 OUT1 - J201 VIDEO Eingang JUMPER Video Ausgang 2-5 OUT2 - J211 VIDEO Eingang JUMPER Video Ausgang 1-6 OUT3 - J221 VIDEO Eingang JUMPER Video Ausgang 2-6...
- Seite 13 Bedienungsanleitung / User manual VVS-816 VIDEO Eingang JUMPER Video Ausgang 1-7 OUT5 - J241 VIDEO Eingang JUMPER Video Ausgang 2-7 OUT6 - J251 VIDEO Eingang JUMPER Video Ausgang 1-8 OUT7 - J261 VIDEO Eingang JUMPER Video Ausgang 2-8 OUT8 - J271...
- Seite 14 Bedienungsanleitung / User manual VVS-816 (3) Trimmer-Einstellungen PCB-1: LINEAR GAIN TRIMMER ADJUSTMENT VIDEO OUT 1-1 TP201 VIDEO OUT 2-1 TP211 VIDEO OUT 1-2 TP221 VIDEO OUT 2-2 TP231 VIDEO OUT 1-3 TP241 VIDEO OUT 2-3 TP251 VIDEO OUT 1-4 TP261...
-
Seite 15: Besondere Leistungsmerkmale
Bedienungsanleitung / User manual VVS-816 Besondere Leistungsmerkmale 8x Video-Eingänge 16x Video-Ausgänge Rack-Einbaufähig mit Rack-Einbaukit (Zubehör) Mit einem internen Jumper können 2 Video-Eingänge auf 8 Ausgänge oder 4 Video- Eingänge auf 4 Ausgänge oder 8 Video-Eingänge aus 2 Ausgänge geschaltet werden. - Seite 16 Bedienungsanleitung / User manual VVS-816 _________________________________________________________________________________ - 16 -...
-
Seite 17: Safety Precautions
Bedienungsanleitung / User manual VVS-816 Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person. -
Seite 18: Safety Instructions
Bedienungsanleitung / User manual VVS-816 Safety instructions Before operating the appliance, please read this manual carefully and retain it for further reference. Before cleaning the appliance, it has to be switched off and unplugged from the power outlet. Wipe the appliance with a soft damp cloth. -
Seite 19: About This User Manual
Bedienungsanleitung / User manual VVS-816 In case of any operating interruption or a complete operating failure please switch off the appliance and disconnect it from the wall outlet. Never attempt to service or repair the appliance yourself, as opening or removing covers may expose you to dangerous voltage or other hazards. -
Seite 20: Controls And Connectors
Bedienungsanleitung / User manual VVS-816 Controls and connectors Front view: Power switch Rear view: Fuse socket Video input Connection with Video output power cord _________________________________________________________________________________ - 20 -... -
Seite 21: Connecting External Devices
Bedienungsanleitung / User manual VVS-816 Connecting external devices Before connecting other devices to VVS-816, please make sure to disconnect it from the power. Please also read the user manual of the devices to be connected. _________________________________________________________________________________ - 21 -... -
Seite 22: Setting Of Video Outputs And Trimmer
Bedienungsanleitung / User manual VVS-816 Setting of video outputs and trimmer (1) Jumper settings PCB-1: VIDEO input JUMPER Video output 1-1 OUT1 - J201 VIDEO input JUMPER Video output 2-1 OUT2 - J211 VIDEO input JUMPER Video output 1-2 OUT3 - J221... - Seite 23 Bedienungsanleitung / User manual VVS-816 VIDEO input JUMPER Video output 1-3 OUT5 - J241 VIDEO input JUMPER Video output 2-3 OUT6 - J251 VIDEO input JUMPER Video output 1-4 OUT7 - J261 VIDEO input JUMPER Video output 2-4 OUT8 - J271...
- Seite 24 Bedienungsanleitung / User manual VVS-816 (2) Jumper settings PCB-2: VIDEO input JUMPER Video output 1-5 OUT1 - J201 VIDEO input JUMPER Video output 2-5 OUT2 - J211 VIDEO input JUMPER Video output 1-6 OUT3 - J221 VIDEO input JUMPER Video output 2-6...
- Seite 25 Bedienungsanleitung / User manual VVS-816 VIDEO input JUMPER Video output 1-7 OUT5 - J241 VIDEO input JUMPER Video output 2-7 OUT6 - J251 VIDEO input JUMPER Video output 1-8 OUT7 - J261 VIDEO input JUMPER Video output 2-8 OUT8 - J271...
- Seite 26 Bedienungsanleitung / User manual VVS-816 (3) Trimmer settings PCB-1: LINEAR GAIN TRIMMER ADJUSTMENT VIDEO OUT 1-1 TP201 VIDEO OUT 2-1 TP211 VIDEO OUT 1-2 TP221 VIDEO OUT 2-2 TP231 VIDEO OUT 1-3 TP241 VIDEO OUT 2-3 TP251 VIDEO OUT 1-4...
-
Seite 27: Special Features
Bedienungsanleitung / User manual VVS-816 Special features 8x video inputs 16x video outputs Rack-mountable using a rack mount kit (optionally available) The internal jumper allows the distribution of 2 video inputs to 8 video outputs or 4 video inputs to 4 video outputs or 8 video inputs ot 2 video outputs. - Seite 28 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com...
