Inhaltszusammenfassung für VALLONE COMO U 4

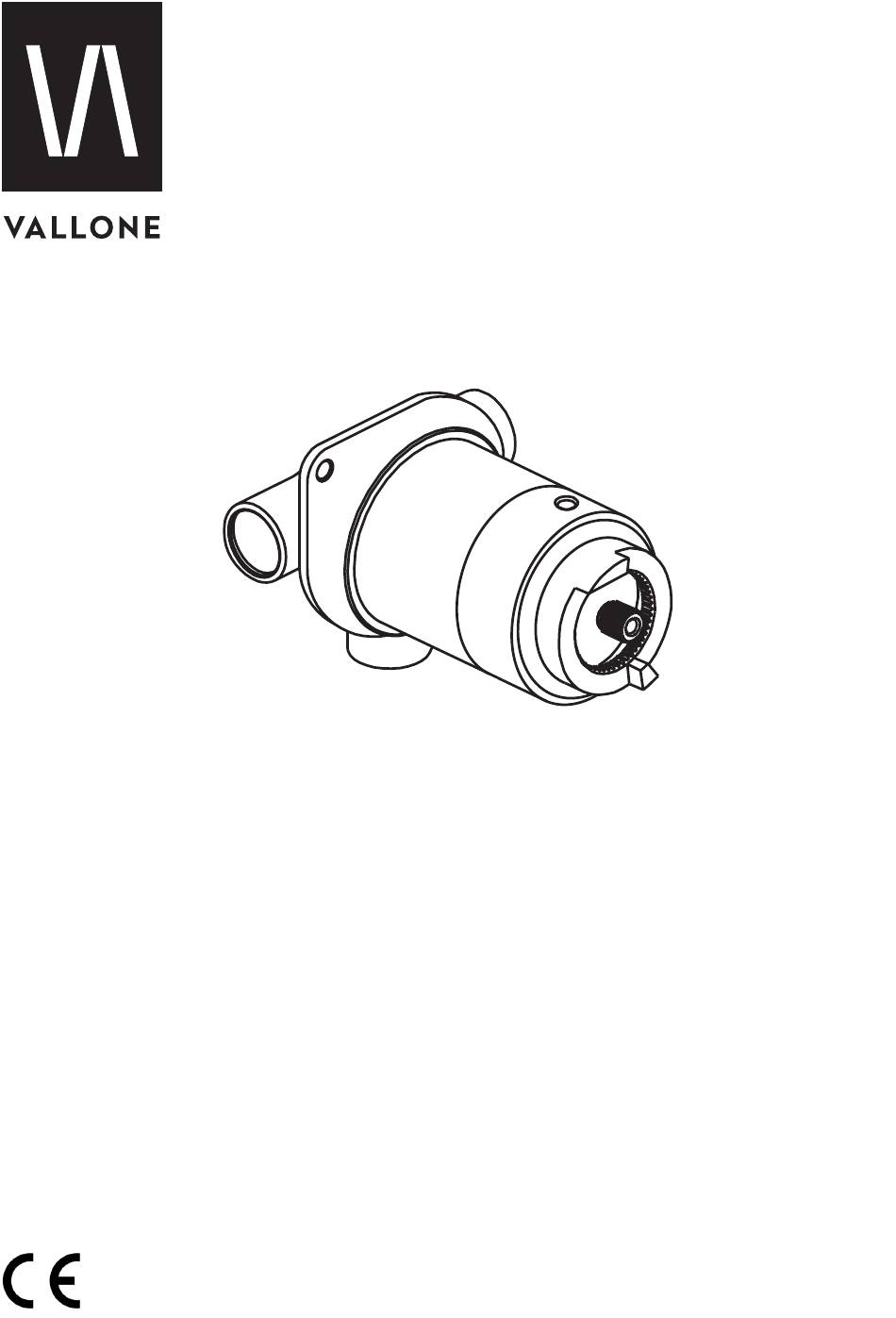

- Seite 1 COMO U 4 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Technisches Datenblatt
COMO U 4 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET U N T ERP U T ZE I N HE I T AC H T UN G! BESCHREIBUNG VO R D E R IN S TA L L AT ION I ST FOLGENDES ZU BEACHT EN: UN T ER P U T Z E I N HE I T, • DIE IN S TA LL ATIO N DAR F N UR VON G ES CH ULTE M FACH P ER S ON AL UN T E R... - Seite 3 COMO U 4 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET 1/2“ GAS 1/2“ GAS Ausgang/ Warmwasserzulauf/ outlet hot water inlet 1/2“ GAS Kaltwasserzulauf/ cold water inlet Mögliche Anordnung / Possible arrangement COMO U4 mit COMO 15/ COMO U4 with COMO 15 COMO 16...
-
Seite 4: Lieferumfang
COMO U 4 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. UNTE R PU TZ E I NHE I T B. S CHU T Z K A P PE D EL I VE RY S CO P E A. -
Seite 5: Technical Information
COMO U 4 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E GE N AN N TEN W ERT E F ÜR B ETR I EBS DRU CK U N D T EM PE RAT UR M ÜS S EN A. -
Seite 6: Installation Instructions
COMO U 4 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS M O NTAGE ANL EI T UNG 1. Platzieren Sie die Unterputzeinheit an der dafür vorgesehenen Stelle an der Wand. Nehmen Sie eine Wasserwaage zur Hilfe, um die Einheit möglichst gerade anzu bringen. Fixieren Sie die Einheit an den vorgesehenen Löchern mit zwei Schrauben. 2. Verbinden Sie nun die Unterputzeinheit mit dem Wassersystem über das ½“-Gas-Gewinde an den Seiten der Einheit. Beachten Sie dazu die farblichen Markierungen am Produkt. Dichten Sie die Anschlüsse mit Teflonband oder Hanf ab. 3. Verputzen Sie nun die Wand. Beachten Sie dazu die oben genannten Minimum- und Maximum-Angaben zur Tiefe des Putzes. Die Schutzkappe verbleibt währenddessen auf der Unterputzeinheit und steht aus der Wand hervor. 4. Falls gewünscht können nun Fliesen oder Wanddekore angebracht werden. Beach- ten Sie hierzu ebenfalls die oben genannten Minimum- und Maximum-Angaben zur Tiefe. Schneiden Sie Fliesen oder Wanddekore im Durchmesser der Schutzkappe aus. - Seite 7 COMO U 4 REINIGUNG & PFLEGE CLEANING & CARE R E I NI G U NG & WA RT UNG Bitte verwenden Sie zur Reinigung ausschließlich Produkte, die kein Lösemittel enthal- ten und nicht säurehaltig sind. Wir empfehlen die Verwendung spezifischer Produkte für rostfreien Stahl. Auch der Gebrauch von Scheuerschwämmen oder Metallwolle sollte vermieden werden. D IE R E IN IGU N G E R FO LG T IN V IER EIN FACH EN SCHRITT EN: 1.
-
Seite 8: Explosionszeichnung
COMO U 4 EXPLOSIONSZEICHNUNG EXPLODED DRAWING... - Seite 9 COMO U 4 KONTAKT CONTACT BESUCHEN SIE UNSEREN VALLONE® BRAND SHOWROOM Standort verpflichtet: Direkt gegenüber vom Design Zentrum NRW und dem weltbekannten Red Dot Design Museum präsentieren wir ausgewählte Bad-Kollektionen im offiziellen VALLONE®-Showroom auf dem UNESCO- Welterbe Zollverein. Vereinbaren Sie einen Termin und erleben Sie VALLONE®-Produkte live und zum Anfassen. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Deutschland E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE VISIT OUR VALLONE® SHOWROOM The location: we promote selected bathroom collections at the official VALLONE® showroom in the UNESCO world heritage Customs Union, directly opposite the Design Zentrum NRW and world-renowned Red Dot Design Museum. Request an appointment...
