Inhaltszusammenfassung für Wassermann HSS-AZ

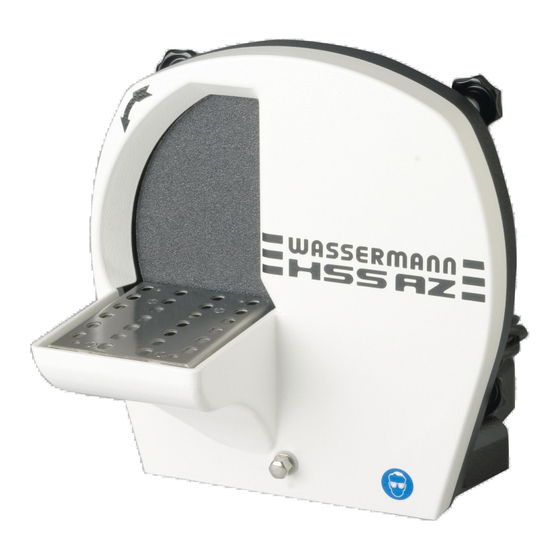

- Seite 1 Gipstrimmer HSS-AZ BETRIEBSANLEITUNG...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät aus der Wassermann-Produktpalette entschieden haben. Wassermann Dental-Maschinen bieten Ihnen höchste Qualität und neueste Technologie. Um die Leistungsfähigkeit des Gerätes voll ausnutzen zu können und viele Jahre Freude an Ihrem Gerät zu haben, lesen Sie bitte vor dem Anschließen und der Inbetriebnahme diese Betriebsanleitung sorgfältig durch und bedienen Sie das Gerät den Anweisungen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Merkmale...........................5 2 Kennzeichnung der Sicherheitshinweise in dieser Anleitung..........5 3 Sicherheitshinweise......................6 3.1 Gefahrenquellen........................7 4 Haftung für Funktion und Schäden..................7 5 Anwendungsbereich......................8 6 Vor der Inbetriebnahme.....................8 6.1 Transport..........................8 6.2 Aufstellung..........................8 6.3 Lagerung..........................9 7 Installation/ Inbetriebnahme....................9 7.1 Aufstellungsort........................9 7.2 Spülwasseranschluss...................... -
Seite 4: Merkmale
Merkmale leistungsstarker Nasstrimmer • höchste Schleif- bzw. Poliergeschwindigkeiten (3.000 min • alternativer Einsatz der aggressiven Folienscheibe oder der segment-diamantierten • Dia-Quick-Schleifscheibe stabiler, oxidationsfreier Arbeitstisch mit Langlochung und Seitenöffnungen – • dadurch kein Überlaufen des Wassers serienmäßig mit Magnetventil zur automatischen Wasserzuführung •... -
Seite 5: Sicherheitshinweise
Ärmel dürfen nur nach innen umgeschlagen werden. Keine Handschuhe tragen. Bei langen Haaren ist ein Haarschutz (Haarnetz o.ä.) zu tragen. • Beim Arbeiten mit dem HSS-AZ ist das Tragen von Ringen, Ketten, • Armbanduhren oder ähnlichen Schmuckstücken verboten. Den Wasserhahn über Nacht und am Wochenende unbedingt zudrehen. -
Seite 6: Gefahrenquellen
Schäden, die durch Nicht-Beachtung der vorstehenden Hinweise eintreten, haftet die Wassermann Dental-Maschinen GmbH nicht. Gewährleistungs- und Haftungsbedingungen der Verkaufs- und Lieferbedingungen der Wassermann Dental-Maschinen GmbH werden durch vorstehende Hinweise nicht erweitert. Die Produkthaftung erlischt bei Veränderungen durch andere und Einbau von bauartfremden Teilen. -
Seite 7: Anwendungsbereich
Anwendungsbereich Der Gipstrimmer HSS-AZ kommt in zahntechnischen Laboren zum Einsatz und dient ausschließlich dem Beschleifen (Trimmen) von Gipsmodellen. Um eine Beschädigung des Gerätes und/ oder der Schleifscheibe zu vermeiden, dürfen ausschließlich die oben genannten Materialien bearbeitet werden. Verwenden Sie das Gerät ausschließlich für diesen Anwendungsbereich. -
Seite 8: Lagerung
Für die Montage des Spülwasseranschlusses wird der Druckschlauch mit Gewebeeinlage mit dem Durchmesser von ½ Zoll (13 mm) und für den Wasserabfluss der Plastikschlauch mit dem Durchmesser 1 Zoll (25 mm) benötigt. Das Gerät nicht im Freien oder an schlecht gelüfteten Orten aufstellen. Vor der Inbetriebnahme muss das Gerät unbedingt Raumtemperatur annehmen. -
Seite 9: Spülwasseranschluss
Vor Inbetriebnahme bitte folgende Anschlüsse installieren: Spülwasseranschluss Spülwasseranschluss (Druckschlauch mit Gewebeeinlage) zwischen dem Wasserhahn und dem Schlauchanschluss des Gerätes, der sich auf der Rückseite unterhalb des Motors befindet, herstellen. Hierfür die am Schlauch vormontierten Schlauchschellen verwenden und diese fest anziehen. Ein Wasserhahn muss zwischengeschaltet sein, damit der Zuflussschlauch nicht ständig unter Druck steht, wenn an dem Gerät nicht gearbeitet wird. -
Seite 10: Montage
Montage Montage der Schrägauflage Die Schrägauflage wird bei Bedarf nur in das Auflageblech des HSS-AZ geklemmt. Hierzu bitte die folgenden Hinweise beachten. Beim Arbeiten mit der Schrägauflage ist darauf zu achten, dass diese richtig aufgesetzt wird. Die Schrägauflage ist gemäß der folgenden Abbildung zu montieren. -
Seite 11: Bedienung
Bedienung 10.1 Allgemeine Bedienungshinweise Sämtliche Empfehlungen zur Anwendung des Gerätes, ob in mündlicher oder schriftlicher Form, beruhen auf eigenen Erfahrungen und Versuchen und können daher nur als Richtwert angesehen werden. Nach dem Einschalten einige Sekunden warten bis der Motor seine volle Drehzahl erreicht hat, da erst dann die ganze Durchzugskraft des Motors genutzt werden kann. -
Seite 12: Störungssuche/ Fehlerbehebung
Störungssuche/ Fehlerbehebung Störung Ursache Fehlerbehebung Spritzwasser am Eingestellte Wassermenge ist Wasserdruck am Wasserhahn nach Bearbeitungs- zu hoch unten korrigieren (siehe Punkt 8.2 ausschnitt Wasserregulierung) Abflussschlauch ist mit einem Sicherstellen, dass der Durchmesser des dünneren Schlauch verlängert Abflussschlauches 1 Zoll (25,4 mm) worden beträgt Abflussschlauch ist... -
Seite 13: Instandhaltung
Das Gerät bedarf außer der „normalen“ Pflege (Schwamm, weiche Tücher, Kaltreiniger) keiner chemischen Zusatzmittel. 12.2 Wartung Der Gipstrimmer HSS-AZ ist ein wartungsarmes Gerät. Es muss jedoch darauf • geachtet werden, dass nach dem Öffnen der Schleifscheibenkammer für Reinigungszwecke oder einen Schleifscheibenwechsel die Dichtflächen gegebenenfalls zu säubern und mit wasserunlöslichem Fett erneut zu dichten sind. -
Seite 14: Ersatzteile
Einbettmassen und Metallen zu einem extremen Verschleiß der Scheibe. Hierfür übernehmen wir keine Haftung. Die Produkthaftung erlischt bei Veränderungen durch andere und Einbau von bauartfremden Teilen. Im Ersatz nur Original-WASSERMANN-Teile verwenden. Sollte nach der Montage einer “Fremdscheibe“ ein Schadensfall auftreten, liegt die Haftung bei dem „In Verkehrbringenden“ der Ersatzschleifscheibe. -
Seite 15: Folienschleifscheiben
Linie des Fettes auf einem Gehäuseteil aufgebracht und nicht verstrichen wird. Frontplatte wieder aufsetzen und die Sterngriffe festziehen. • Überschüssiges Fett entfernen. • 12.8 Lieferumfang/ Zubehör HSS-AZ inkl. Dia-Quick- Schleifscheibe, teildiamantiert Artikel Nr.: 162997 HSS-AZ inkl. Folienschleifscheibe Artikel Nr.: 162996 Lieferumfang Artikel Nr.: Schrägauflage... -
Seite 16: Garantie
Schäden, die durch unsachgemäßen Gebrauch ferner durch äußere mechanische Einwirkungen, Transportschäden sowie eigenmächtige Eingriffe in das Gerät durch nicht autorisierte Personen entstehen, sind durch diese Garantie nicht gedeckt. Technische Daten HSS-AZ inkl. Folienschleifscheibe Artikel Nr.: 162996 Spannung 220–240 V / 50/60 Hz... -
Seite 17: Entsorgung Des Geräts
Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung. 14.2 Besondere Hinweise für Kunden in Deutschland Bei den Wassermann Elektrogeräten handelt es sich um Geräte für den gewerblichen Einsatz. Diese Geräte dürfen nicht an den kommunalen Sammelstellen für Elektrogeräte abgegeben werden, sondern werden von Wassermann zurückgenommen. -
Seite 18: Eu-Konformitätserklärung
W A S S E R M A N N Produktbeschreibung: Gipstrimmer für Dental-Maschinen GmbH den Dentalbereich Rudorffweg 15-17 21031 Hamburg Deutschland Maschinen-Typ: HSS-AZ mit Dia-Quick-Schleifscheibe Art.-Nr. 162997 HSS-AZ mit Folienschleifscheibe Art.-Nr. 162996 Angewandte DIN EN 61010-1 Normen: DIN EN 61000-6-3... - Seite 19 Notizen:...
