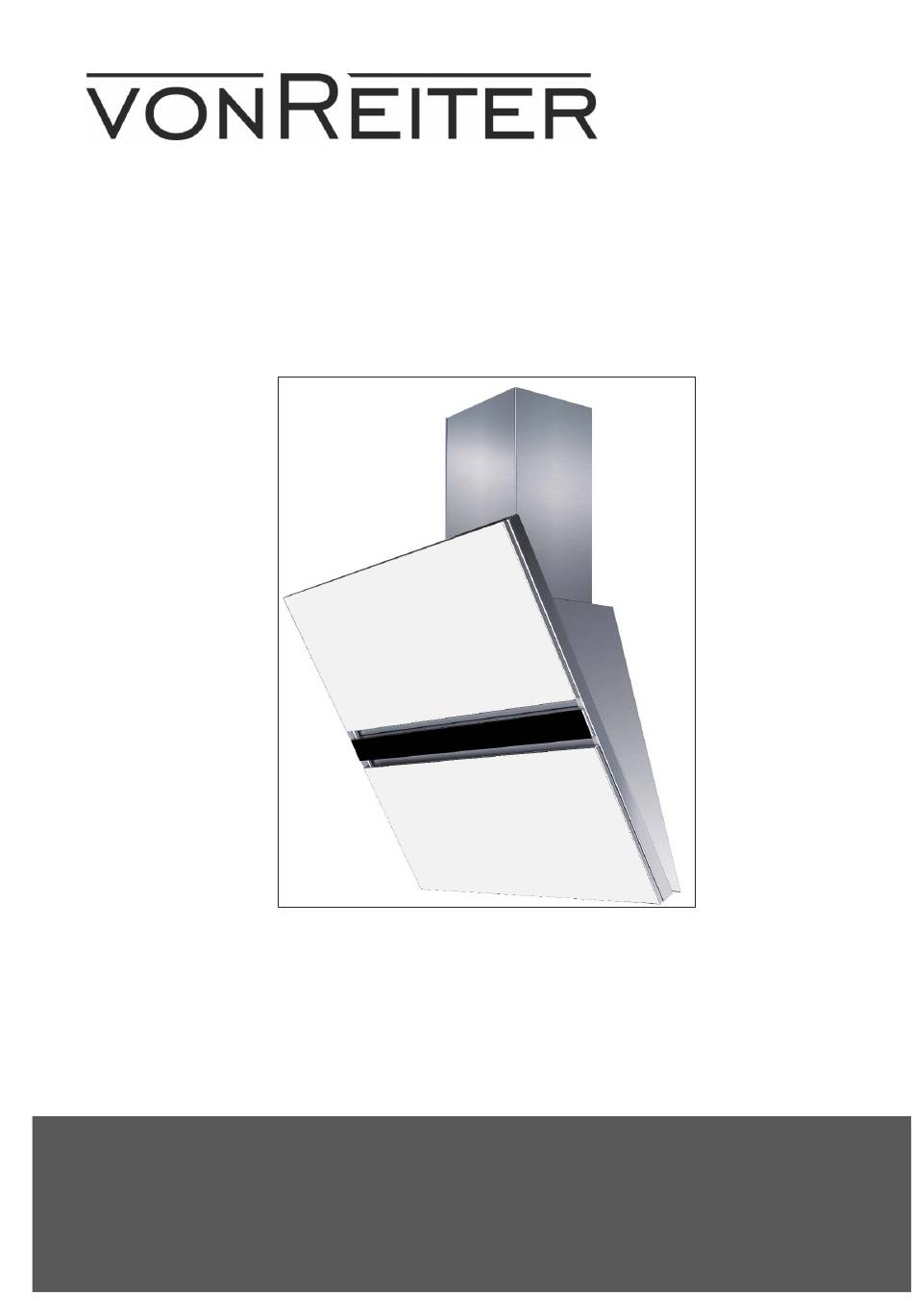

- Seite 1 Kopffrei-Dunstabzugshaube VR KFD 90223 VR KFD 90233 Gebrauchs- und Montageanweisung Seite 1...
-
Seite 2: Einleitung
Wird das Gerät zweckentfremdet oder anders als in dieser Gebrauchsanweisung beschrieben benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Webseite www.vonreiter.de Kundendienst Tel. +49 2944 9716765 Seite 2... - Seite 3 Gerät kennenlernen Lieferumfang Seite 3...
- Seite 4 Zubehör für den Einbau Abbildung Anzahl Bezeichnung Wandhalterung Kaminblenden-Halterungen Kaminblenden Schrauben 3.9x9.5 4.5x50 Dübel 8x40 Im Lieferumfang nicht inbegriffen: ‒ Abluftschlauch für Abluftbetrieb Montagezeichnung Seite 4...
- Seite 5 Abbildung 1 Abbildung 6 Abbildung 2 Abbildung 5 Abbildung 7 Abbildung 3 Abbildung 4 Seite 5...
- Seite 6 Abbildung 8 Abbildung 9 Abbildung 10 Abbildung 11 Abbildung 12 Abbildung 13 Abbildung 14 Abbildung 15 Seite 6...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............8 1.1 Sicherheit und Verantwortung ..........9 1.2 Sicherheit und Warnungen ............ 9 Montage ................10 2.1 Gerät auspacken .............. 10 2.2 Gerät zur Montage vorbereiten ..........10 2.3 Montage im Abluftbetrieb ............ 12 2.4 Montage im Umluftbetrieb ........... 15 Inbetriebnahme .............. -
Seite 8: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 9: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu... -
Seite 10: Montage
Montage Das Gerät nur verpackt transportieren, um Personen- und Sachschäden zu vermeiden. 2 Montage 2.1 Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen Das Gerät ist für den Transport geschützt. - Seite 11 Montage HINWEIS Die Anschlussdaten sind auf dem Typenschild und im Kapitel „Technische Angaben“ dieser Gebrauchsanweisung ersichtlich. Die Dunstabzugshaube öffnen und die Filterkassette entnehmen. Das Typenschild befindet sich im Geräteinneren. VERLETZUNGSGEFAHR! • Zum Montieren der Dunstabzugshaube werden zwei Personen benötigt. • Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden.
-
Seite 12: Montage Im Abluftbetrieb
Montage Mindestabstände Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Oberkante der Kochmulde bis zur Unterkante der Dunstabzugshaube einzuhalten: Abstand Elektroherde 650 mm Gasherde 700 mm maximal 750 mm HINWEIS Wird die Dunstabzugshaube über einem Gasherd eingebaut und die Montageanweisung für die Gaskochmulde schreibt einen größeren Abstand vor, so ist der größere Abstand zu berücksichtigen. - Seite 13 Montage die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.). • Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten. • Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum bestimmten Einschränkungen.
- Seite 14 Montage Montage Aufhängposition der Dunstabzugshaube bestimmen (Abbildung 1). Waagerechte Markierungsline an der späteren Oberkante der Haube an die Wand zeichnen. Zweite Hilfsline (senkrecht) anzeichnen, um die Dunstabzugshaube exakt über der Mitte des Herds zu platzieren → Bohrlöcher markieren → Löcher in die Wand bohren (Abbildung 2). Dübel für die Wandhalterung (Abbildung 4 Abbildung 5) und für die Haube fixieren.
-
Seite 15: Montage Im Umluftbetrieb
Montage 2.4 Montage im Umluftbetrieb Für den Umluftbetrieb ist der Einbau von Aktivkohlefiltern notwendig. Wenn der Aktivkohlefilter eingebaut ist, verringert sich die Abluftleistung. Die angesaugte Luft wird zuerst über den Fettfilter und danach über einen zusätzlichen Aktivkohlefilter geleitet und gereinigt wieder in den Küchenraum abgegeben. -
Seite 16: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme ERSTICKUNGSGEFAHR! BRANDGEFAHR! Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird. • Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt. • Keine Speisen unter der Dunstabzugshaube flambieren. •... -
Seite 17: Bedienblende
Inbetriebnahme 3.1 Bedienblende 1 Geschwindigkeitsstufen reduzieren 2 Geschwindigkeitsstifem erhöhen 3 Anzeige Geschwindigkeitsstufe 4 T= Timer (max. 90 Min einstellbar) 5 L= Beleuchtung T = Timerfunktion Einschalten Betriebsdauer der Haube vorab eingeben. Max bis 90 Minuten einstellbar. Mit der Taste 4 den Timer einschalten. Die Anzeige (3) blinkt Mit den Tasten 1(Geschwindigkeitsstufe) und 2 (Geschwindigkeitsstufe) die Minuten (Stufe 1-9, jede Stufe beduet... -
Seite 18: Warten Und Pflegen
Warten und pflegen • Bei Dunstabzugshauben mit Nachlaufzeit diese Funktion aktivieren. • Beleuchtung nach dem Kochen ausschalten. 4 Warten und pflegen STROMSCHLAGGEFAHR! Das Gerät darf während der Wartung oder Reinigung nicht am Stromnetz angeschlossen sein. Vor allen Wartungs- und Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. -
Seite 19: Fettfilter Reinigen
Warten und pflegen 4.2 Fettfilter reinigen BRANDGEFAHR! Filterwechsel und Reinigungsintervalle einhalten. Bei Nichtbeachtung besteht Brandgefahr infolge von Fettablagerung. Den Fettfilter regelmäßig reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz, jedoch mindestens einmal im Monat. 1. -
Seite 20: Aktivkohlefilter Wechseln
Warten und pflegen 4.3 Aktivkohlefilter wechseln Je nach Benutzung der Dunstabzugshaube müssen Aktivkohlefilter halbjährlich ausgewechselt werden, mindestens jedoch jährlich. Dieser Filter kann weder gewaschen noch wiederverwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. Die hohe Qualität der Aktivkohle garantiert bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen. -
Seite 21: Gerät Außer Betrieb Nehmen
Warten und pflegen VERBRENNUNGSGEFAHR! Das Leuchtmittel darf erst nach dem Abschalten des Gerätes und nach vollständigem Abkühlen des Leuchtmittels berührt werden. Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken. VERLETZUNGSGEFAHR! Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen. -
Seite 22: Fehler Beheben
Fehler beheben 5 Fehler beheben Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Beleuchtung Leuchtmittel auswechseln... -
Seite 23: Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 24: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines vonReiter-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). - Seite 25 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 26: Technische Daten
Technische Daten 8 Technische Daten Marke vonReiter VR KFD 90223 Modell VR KFD 90233 Produktgruppe Dunstabzugshaube Elektrischer Anschluss Spannung / Frequenz V/Hz 220*-240 / 50-60 Leistungsaufnahme Lampenleistung 6 (LED) Abmessungen, unverpackt BxTxH 900x515x1300 Haube Kamin ausziehbar max. 1610 Höhe inkl. Haube Gewicht, netto EAN Nr. -
Seite 27: Entsorgung
Entsorgung CE-Konformität Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind. - Seite 28 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY vrkfd90223_vr1.0_0440081_2018_10_10.docx...
