Inhaltszusammenfassung für Rittal R8-I

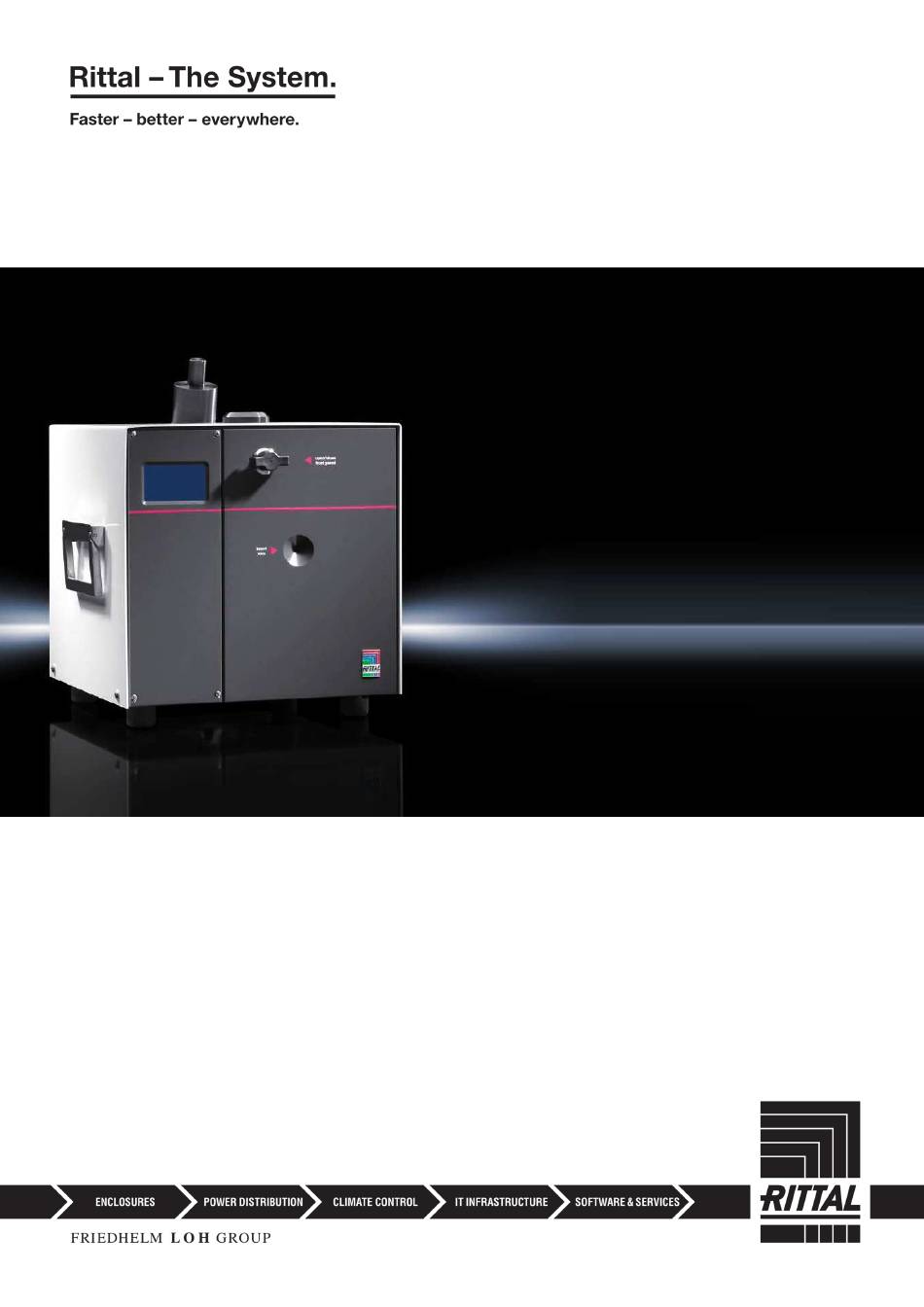

- Seite 1 Crimpautomat R8-I 4051.021 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Druckluftwartungseinheit warten ..............24 Störungsbeseitigung ..............25 Störungstabelle ..................... 25 Verschleißteile ....................25 Abisoliermesser wechseln ................26 Sicherungen wechseln ................... 27 Automat außer Betrieb nehmen und entsorgen ...... 28 Automat außer Betrieb nehmen ..............28 Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... - Seite 3 Inhaltsverzeichnis Automat entsorgen ..................28 Pneumatik-Anschlussplan............29 Elektro-Anschlussplan ............... 30 Konformität ................32 Rittal Crimpautomat R8-I Technische Änderungen vorbehalten...
-
Seite 4: Über Diese Dokumentation
Dies sind Hinweise, die nicht sicherheitsrelevant sind, aber wichtige Informationen für das richtige und effektive Arbeiten geben. Dieses Symbol kennzeichnet einen „Aktionspunkt“ und zeigt an, dass Sie eine Handlung bzw. einen Arbeitsschritt durchführen sollen. Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 5: Allgemeine Sicherheitshinweise
Mit dem Automaten darf nur das in Abschnitt 2.2 beschriebene Material verarbei- tet werden. Die prozesssichere Bearbeitung kann nur für Rittal Aderendhülsen garantiert wer- den, die Verarbeitung anderer Fabrikate kann zu Störungen und Schäden an der Maschine führen. -
Seite 6: Sicherheitseinrichtungen
Nur eingewiesenes Personal darf den Automaten bedienen und Wartungstätigkei- ten ausführen. Zur Einweisung gehört auch, dass die Betriebsanleitung vollständig gelesen wurde. Reparaturen dürfen nur nach Rücksprache mit dem Rittal Service und nur durch eine Elektrofachkraft ausgeführt werden. Bewahren Sie die Betriebsanleitung so auf, dass sie vom Bedienperso- nal jederzeit eingesehen werden kann. -
Seite 7: Gerätebeschreibung
3 Gerätebeschreibung Gerätebeschreibung Abb. 1: Frontansicht Legende Hülseneinführtrichter Verriegelung Frontplatte Touchdisplay Leitereinführtrichter mit Einsatz Frontplatte Abfallschütte Tragegriff (beidseitig) Druckluftwartungseinheit Aderendhülsenrolle Rollenhalter Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 8: Technische Daten
Antrieb elektropneumatisch Versorgungsspannung 1 ~, 100 – 240 V AC; 50/60 Hz Leistungsaufnahme 16 VA Sicherung (Netzfilter-Modul) 2 x T2AH250V Maximaler Kurzschlussstrom (SCCR) 1,5 kA Schutzart IP20 Schutzklasse I / Schutzleiter Betriebsdruck 5,5 bar Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 9: Typenschild
Verweis auf die beiliegenden oder am Produkt befes- Europäische tigten Informationen. Richtlinie 2003/15/EG Union CE-Kennzeichnung Europäischer Wirtschaftsraum (EWR) Anzahl Jahre, die das Produkt bestimmungsgemäß China verwendet werden kann. SJ/T 11363-2006 (China RoHS) Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 10: Automat Transportieren Und Aufstellen
Lieferumfang – Abisolier- und Crimpautomat – Netzanschlusskabel (10 A, 250 V) – Druckluftschlauch – Innensechskantschlüssel 2,5 mm – Betriebsanleitung – Einführtrichter (3 Größen) Anschlüsse installieren Stellen Sie den Automaten am vorgesehenen Ort auf. Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 11: Automat Einrichten
Stecken Sie das Netzkabel in die Netzanschlussbuchse (Abb. 3, Pos. 4) des Auto- maten und schließen Sie es an die Stromversorgung an. Automat einrichten Bei folgenden Anlässen muss der Automat eingerichtet werden: – wenn ein anderer Typ von Aderendhülsen verarbeitet werden soll Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 12: Aderendhülsen Einlegen
Setzen Sie die Aderendhülsenrolle (Abb. 4, Pos. 1) so auf, dass ein Abrollen im Uhrzeigersinn sichergestellt ist. Drehen Sie die Verriegelung (Abb. 4, Pos. 2) an der Frontplatte (Abb. 4, Pos. 3) um diese zu öffnen. Abb. 4: Aderendhülsenrolle Legende Aderendhülsenrolle Verriegelung Frontplatte Frontplatte Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 13: Einführtrichter Einsetzen
Bewahren Sie den Einführtrichter an einem geeigneten Ort in der Nähe der Ma- schine auf. Entfernen Sie den Einführtrichter. Setzen Sie den neuen Einführtrichter ein, bis ein Klickgeräusch ertönt. Aderendhülsenrolle wechseln Drehen Sie die Verriegelung an der Frontplatte, um diese zu öffnen. Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 14: Abisoliertest Durchführen
Um die Schnitttiefe zu verringern, verstellen Sie beide Exzenter in Richtung „+“ (größerer Messerabstand). Um die Schnitttiefe zu erhöhen, verstellen Sie beide Exzenter in Richtung „–“ (kleinerer Messerabstand). Ziehen Sie beide Exzenterschrauben wieder fest. Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 15: Automat Bedienen
Ist einer dieser Mängel gegeben, darf der Automat nicht betrieben werden. Prüfen Sie, ob der Mangel durch Wartung zu beheben ist. Ansons- ten wenden Sie sich an ihren Rittal Service. Schalten Sie den Netzschalter ein. Die Ventile springen hörbar an und ein Referenzlauf wird durchgeführt. Das Touch- display zeigt die Betriebsbereitschaft an. -
Seite 16: Tagesstückzahl Zurücksetzen
1. Produktionsmenü Bereit Gerät betriebsbereit T-Stk: Tagesstückzahl: Anzahl der bearbeiteten Stücke seit dem letzten Zurücksetzen. Schritt: Um die Tagesstückzahl zurückzusetzen, halten Sie C gedrückt (mindestens 5 Se- kunden). Die Tagesstückzahl wird auf Null gesetzt. Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 17: Betriebsmodus Wechseln
Der Servicezähler zählt wieder hoch, das negative Vorzeichen zeigt an, dass ein Zählzyklus durchlaufen wurde. Der Servicetechniker setzt den Servicezähler wieder auf 400.000. Sprache einstellen Wählen Sie Menü 10 an. Um das Menü zu aktivieren, drücken Sie E. 10. Sprachen --------------------------------------- Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 18: Serviceanzeige
Um die Leistungsfähigkeit des Automaten möglichst lange zu erhalten, sollten Sie die vorgesehenen Serviceintervalle einhalten: – Kleiner Service nach 400.000 Arbeitszyklen – Großer Service nach 800.000 Arbeitszyklen Wenden Sie sich an Ihre zuständige Rittal Ländervertretung. Automat ausschalten Schalten Sie den Automaten aus. -
Seite 19: Automat Warten
Intervall /Wartungstätigkeit Siehe Abschnitt Täglich Maschine auf Abfallrückstände prüfen Wöchentlich Leiterhaltezange reinigen Litzenfixiereinheit: Einführtrichter reinigen Abisoliereinheit warten, Abisoliermesser prüfen Innenraum reinigen Monatlich Leiterhaltezange: Drehpunkt und Berüh- rungsflächen ölen Litzenfixiereinheit: Drehpunkt und Laufrol- len ölen Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 20: Leiterhaltezange Warten
Reinigen Sie die Leiterhaltezange mit einem Pinsel. Monatliche Wartung zusätzlich: Ölen Sie die Leiterhaltezange an den Drehpunkten (Abb. 10, Pos. 1) und an den Berührungsflächen (Abb. 10, Pos. 2) der Laufrollen. Abb. 10: Leiterhaltezange Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 21: Litzenfixiereinheit Warten
Ölen Sie die Drehpunkte (Abb. 11, Pos. 3) der Litzenfixiereinheit. Abisoliereinheit warten Stellen Sie sicher, dass sich die Litzenfixiereinheit in der vorderen Position befin- det. Drücken Sie die Werkzeugeinheit nach hinten und schwenken Sie sie nach rechts. Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 22: Crimpwerkzeug Warten
Entfernen Sie die rechte untere Schraube der Litzenfixiereinheit (Abb. 11, Pos. 4). Ziehen Sie die Litzenfixiereinheit vorsichtig nach vorne heraus. Kippen Sie die Litzenfixiereinheit zur Seite und legen Sie sie vorsichtig ab. Abb. 13: Litzenfixiereinheit demontiert Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 23: Innenraum Reinigen
Verwenden Sie niemals Druckluft für die Reinigung des Innen- raums, da sonst Kleinteile (z. B. Abisolierreste) im Inneren des Automaten unerreichbar werden. Funktionsstörungen und Be- triebsausfall können die Folge sein. Werkzeugeinheit warten Abb. 15: Werkzeugschlitten Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 24: Druckluftwartungseinheit Warten
Verletzungsgefahr durch herumschleudernden Druckluftschlauch! Stellen Sie sicher, dass der Druckluftschlauch von der Druckluft- quelle getrennt ist. Abb. 16: Druckluftwartungseinheit Nach Bedarf: Um das Kondenswasser abzulassen, drücken Sie die Ablassschraube (Abb. 16, Pos. 1) nach oben. Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 25: Störungsbeseitigung
Setzen Sie einen neuen Filter ein und schrauben Sie den Kondenswasserbehälter wieder fest. Störungsbeseitigung Hinweis: Falls sich eine Störung mit den hier beschriebenen Maßnahmen nicht beseitigen lässt, wenden Sie sich an den Rittal Service. Störungstabelle Störung Mögliche Ursache Empfohlene Maßnahme Automat lässt sich nicht Stromversorgung ist unterbrochen ... -
Seite 26: Abisoliermesser Wechseln
Entfernen Sie beide Exzenter (Abb. 17, Pos. 1) (Innensechskantschlüssel 2,5 mm). Lösen Sie die Befestigungsschrauben (Abb. 17, Pos. 2) (Innensechskantschlüssel 2,0 mm) und entfernen Sie die Abdeckung. Tauschen Sie alle vorhandenen Klingen gegen neue aus. Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 27: Sicherungen Wechseln
Hebeln Sie das Sicherungsfach (Abb. 19, Pos. 1) mit einem Schlitzschraubendre- her aus der Netzfiltereinheit heraus. Tauschen Sie beide Sicherungen gegen neue aus (2 x T2AH250V). Stecken Sie das Sicherungsfach wieder in die Netzfiltereinheit. Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 28: Automat Außer Betrieb Nehmen Und Entsorgen
Der Automat darf nicht in den Hausmüll entsorgt werden. Die Entsorgung des Automaten soll umwelt- und fachgerecht durchgeführt werden. Hinweis: Sie können das Produkt zur Entsorgung an Rittal senden. Wenden Sie sich an Ihre zuständige Ländervertretung. Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... -
Seite 29: Pneumatik-Anschlussplan
10 Pneumatik-Anschlussplan Pneumatik-Anschlussplan Rittal Crimpautomat R8-I Technische Änderungen vorbehalten... -
Seite 30: Elektro-Anschlussplan
11 Elektro-Anschlussplan Elektro-Anschlussplan Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... - Seite 31 11 Elektro-Anschlussplan Rittal Crimpautomat R8-I Technische Änderungen vorbehalten...
-
Seite 32: Konformität
12 Konformität Konformität Technische Änderungen vorbehalten Rittal Crimpautomat R8-I... - Seite 33 ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Auf dem Stuetzelberg · 35745 Herborn · Germany Phone +49 2772 505-0...
