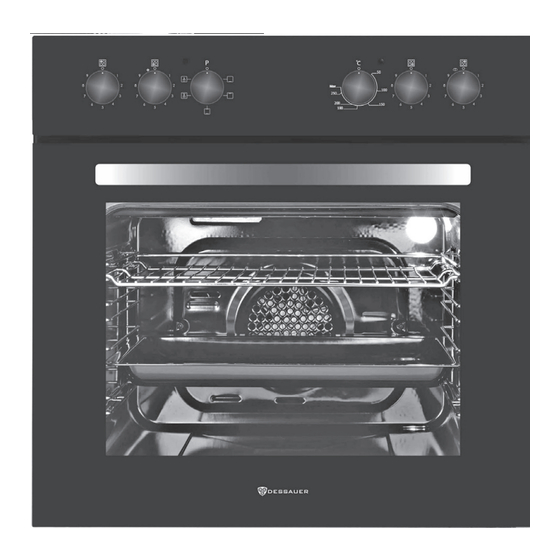

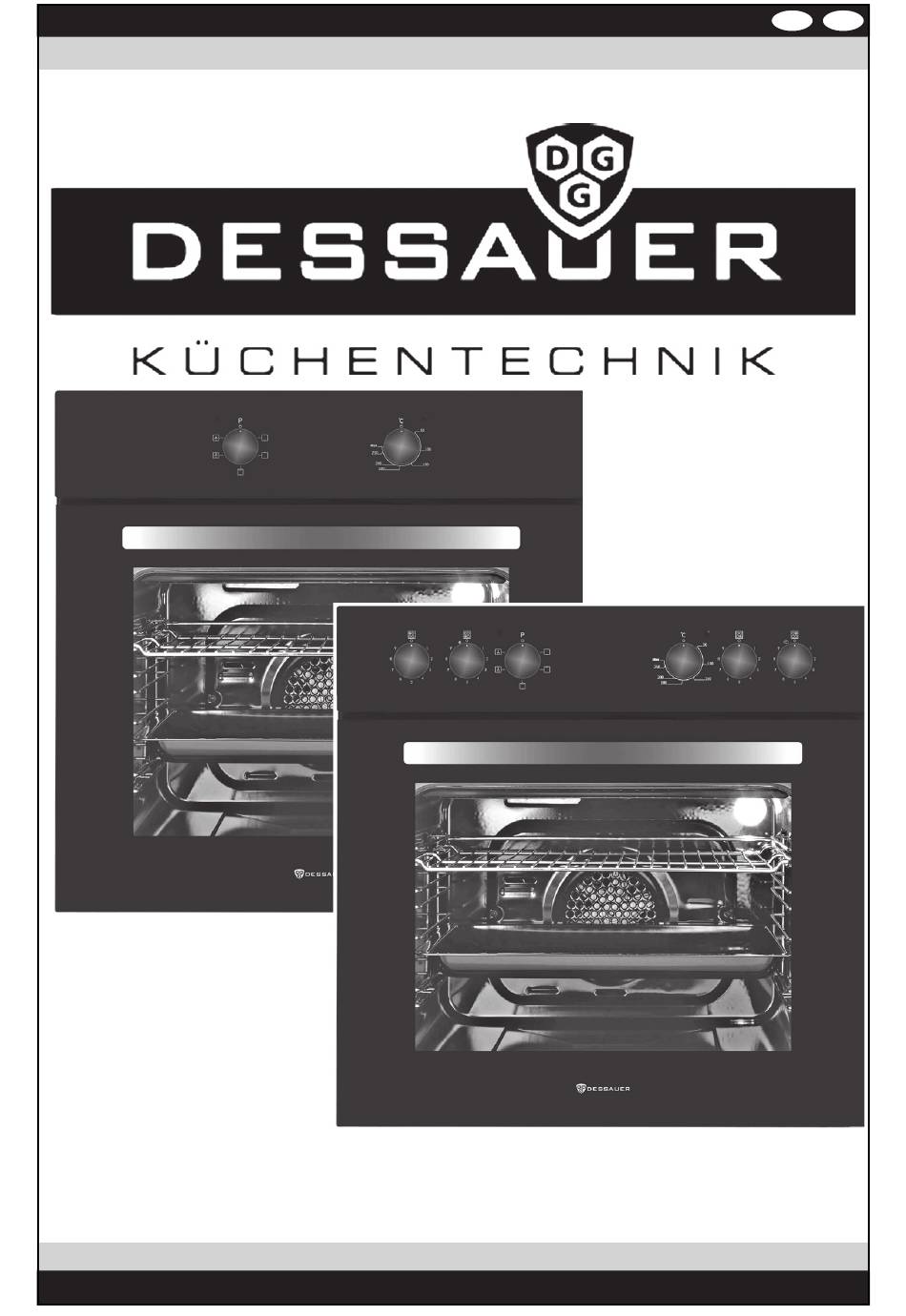

- Seite 1 Bedienungs- und Installationsanleitung Einbau-Backofen EB 9941 (Abb. ähnlich) Einbau-Herd EH 9943 4051543101651 / 4051543101668 EB 9941 15 · EH 9943 15...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein DESSAUER-Haus- Wichtige Sicherheitshinweise haltsgerät entschieden haben! Ihr Gerät im Überblick DESSAUER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und anspre- Bedienfeld chendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Das Gerät bei Lieferung sofort auspacken oder auspacken lassen. Das allgemeine Aussehen prüfen. Eventuelle Vorbe- halte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten. Bitte lesen Sie die vorliegenden Hinweise zum Einbau und Gebrauch des Gerätes aufmerksam vor der ersten Inbetrieb- nahme durch, damit Sie Ihr Gerät schnell beherrschen. - Seite 4 WARNUNG: Während der Benutzung können das Gerät und die zugänglichen Teile heiß werden. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren des Backraums berühren. Kinder unter 8 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden beaufsichtigt. WARNUNG: Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie Reinigungsarbeiten am Gerät durchführen oder Leuchtmittel im Backraum austauschen, um die Gefahr von...
- Seite 5 Während der Verwendung Wenn Sie das Gerät das erste Mal einschalten, wird ein bestimmter Geruch entstehen, der von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie das Gerät vor der ersten Verwendung bei maximaler Temperatur für 30 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in welcher das Gerät installiert ist, gründlich durch.
-
Seite 6: Ihr Gerät Im Überblick
Ihr Gerät im Überblick Bedienfeld Teleskopvollauszug (Sonderzubehör) Dichtung Backraumbeleuchtung Reling Oberes Heizelement Grillrost Umluftventilator Backblech Backraumtür Türgriff Separat erhältliches Zubehör: Teleskopvollauszug für eine Ebene 1122 15 Verchromter Grillrost 9210 20 Emailliertes Backblech 9210 21 Emaillierte Fettpfanne (40 mm tief) 9210 22 (o. Abb.) Emaillierte Fettpfanne extra tief (80 mm tief) 9210 23 (o. -
Seite 7: Bedienfeld
Bedienfeld EB 9941 15 Kontrollleuchte Kontrollleuchte Kontrollleuchte Backofen in Heizung Heizarten- Heizarten- Thermostat- Thermostat- Betrieb Wahlschalter regler EH 9943 15 Kontrollleuchte Kontrollleuchte Heizung Heizung Kochfeld in Betrieb Kochfeld in Betrieb Leistungsregler Leistungsregler Heizarten- Heizarten- Leistungsregler Leistungsregler Thermostat- Thermostat- Kochstelle HL... -
Seite 8: Bedienelemente
Bedienelemente Thermostatregler Mit dem Thermostatregler stellen Sie die erforderliche Garraumtemperatur, abhängig vom Gargut, zwischen 50ºC und 275ºC, ein. (Abb. ähnlich) Heizarten-Wahlschalter Mit diesem Wahlschalter bestimmen Sie die gewünschte Beheizungsart des Garraumes. Durch die Auswahl einer Beheizungsart schalten sich die Backraumbeleuchtung und der Kühlventilator gleich- zeitig mit ein. -
Seite 9: Funktionssymbole Heizarten Wahlschalter
Funktionssymbole Heizarten-Wahlschalter Gerät ausgeschaltet Unterhitze Das untere Heizelement ist in Betrieb. Ideal für das Nachbacken von Kuchen oder Pizza, sorgt für einen knusprigen Boden! Oberhitze Das obere Heizelement ist in Betrieb. Diese Funktion eignet sich gut für eine schnelle Bräunung. Ober- und Unterhitze kombiniert Die unteren und oberen Heizelemente sind in Betrieb. -
Seite 10: Erstmalige Benutzung
Erstmalige Benutzung Reling aushängen Ziehen Sie zunächst die Reling unten aus den ACHTUNG! Halterungen (1). Das Gerät vor Beginn von Reinigungs- Klappen Sie dann die Reling ein Stück nach innen, arbeiten unbedingt vom Stromnetz Richtung Backraummitte (2) und hängen Sie die oberen trennen! beiden Haken aus den Löchern in der Backraumwand aus (3). -
Seite 11: Relings
Relings Die Relings haben 7 Einschubebenen zur Aufnahme der Zubehörteile. Ebene 1 ist nicht zur Verwendung von Teleskop-Vollaus- zügen (Sonderzubehör, Art.-Nr. 1122 15) geeignet. Zum Garen auf einer Ebene ohne Teleskop-Vollauszüge wird Ebene 5 empfohlen. Zum Garen auf einer Ebene mit Teleskop-Vollauszügen setzen die den Teleskop-Vollauszug in Ebene 4 ein. - Seite 12 Sonderzubehör Extratiefe Fettpfanne, 80mm tief Achten Sie bei Verwendung der extratiefen Fettpfanne auf Teleskop-Vollauszügen darauf, die extratiefe Fett- pfanne mittig zu platzieren. Hinweis: - Nicht auf der ersten (untersten) Einschubebene ver- wenden! - Gargut nicht in zwei extratiefen Fettpfannen gleichzei- tig garen! Teleskop-Vollauszug (Art.-Nr.
-
Seite 13: Leuchtmittel Im Backraum Wechseln
Leuchtmittel im Backraum wechseln ACHTUNG! Das Gerät vor Beginn der Arbeiten unbedingt vom Stromnetz trennen! WICHTIG: Das Leuchtmittel für die Backraumbeleuchtung muss folgende Eigenschaften aufweisen: a) Hochtemperaturbeständig (bis 300ºC) b) Spannung 230 V c) Leistung 15-25 W d) Sockel G 9 (Abb. -
Seite 14: Reinigung Der Innenscheibe Der Fullclear-Backraumtür
Reinigung der Innenscheibe der FullClear-Backraumtür Die FullClear-Backraumtür ist mit einer wärmereflek- Abb.1 tierenden Innenscheibe ausgestattet. Zum Reinigen läßt sich diese Innenscheibe bequem und ohne Spezialwerkzeug ausbauen. Beim Aus- und Einbau der Innen- scheibe sollte eine zweite Person ein unbeabsichtigtes Zuschlagen der FullClear-Backraumtür verhindern. -
Seite 15: Fullclear-Backraumtür Ausbauen
FullClear-Backraumtür ausbauen 1. Die FullClear-Backraumtür vollständig öffnen. 3. Die FullClear-Backraumtür an den Seiten greifen, zu etwa zwei Dritteln wieder schließen und nach oben 2. Klapp-Verriegelungen an beiden Türscharnieren nach abziehen (Abb. 4). oben klappen (Abb. 1-3). Abb.4 Abb.1 4. Zum Wiederanbringen die FullClear-Backraumtür auf die Scharnierarme (Abb. -
Seite 16: Einbau Des Backofens/Herdes
Einbau des Backofens/Herdes Das Gerät kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Die Einbaumaße müssen den auf der Abbildung dargestellten Maßangaben ent- sprechen. Das Möbelmaterial muss hitzebeständig sein. Der Backofen muss zu den Möbelwänden zentriert und mit den mitgelieferten Schrauben und Buchsen befestigt werden. -
Seite 17: Gerätefront
Gerätefront... -
Seite 18: Elektrischer Anschluss
Kochfeld- Erdungsleitung An- schlusses oder auf Nichteinhaltung geltender Vor- anschlussbuchse schriften zurückzuführen sind! Elektrischer Anschluss EB 9941 15 Weitere wichtige Hinweise: Bauseits ist für das Gerät ein separater 230V-Wechsel- stromkreis vorzusehen, der mit 16 A abzusichern ist (siehe Typenschild). Anschluss an eine bauseits installierte Schutz- kontakt-Steckdose (“Schuko-Steckdose”... -
Seite 19: Elektrischer Anschluss Eh 9943 15
Elektrischer Anschluss EH 9943 15 ACHTUNG! Der Hersteller haftet nicht, wenn diese Anweisungen und/ oder die geltenden Unfallverhütungs- Vorschriften nicht eingehalten werden! Vor der Durchführung des Stromanschlusses muss sichergestellt werden, dass - die Eigenschaften des Stromnetzes mit den Werten auf dem vorne am Gerät angebrachten Typenschild übereinstimmen. -
Seite 20: Fehlertabelle
Fehlertabelle Störung Mögliche Ursache Abhilfe Anzeige „Zeit” blinkt Stromausfall Aktuelle Uhrzeit einstellen Backofen heizt nicht auf Sicherung ausgelöst Sicherung einschalten / ersetzen Thermostat defekt Kundendienst rufen Das komplette Gerät ist Fehlerstrom- Fehlerstrom-Schutzschalter Schutzschalter einschalten ohne Funktion (FI-Schalter) ausgelöst Sicherung einschalten / ersetzen Sicherung ausgelöst Gerät und Anschluss überprüfen Sicherung zu schwach... -
Seite 21: Technische Daten Und Abmessungen
Technische Daten und Abmessungen Name: EB 9941 Modellkennung: 9941 15 Energieeffizienzindex EEI 94,1 cavity Energieeffizienzklasse: Energieverbrauch pro Zyklus konventionell 0,87 kWh electric cavity Energieverbrauch pro Zyklus Umluft 0,79 kWh electric cavity Zahl der Garräume: Wärmequelle(n) je Garraum: Strom Volumen des Garraums:... - Seite 22 Technische Daten und Abmessungen Name: EH 9943 Modellkennung: 9943 15 Energieeffizienzindex EEI 94,1 cavity Energieeffizienzklasse: Energieverbrauch pro Zyklus konventionell 0,87 kWh electric cavity Energieverbrauch pro Zyklus Umluft 0,79 kWh electric cavity Zahl der Garräume: Wärmequelle(n) je Garraum: Strom Volumen des Garraums: 69 l Art des Backofens: Elektro-Einbauherd...
-
Seite 26: Hinweise Zu Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! •... -
Seite 27: Dessauer-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die DESSAUER-Garantie erstreckt sich auf die un- Überhitzung). Haarrissbildung bei emaillierten oder entgeltliche Instandsetzung des Gerätes bzw. der be- kachelglasierten Teilen ist kein Qualitätsmangel. - Seite 28 EB 9941 15 · EH 9943 15 · V01 2010...
