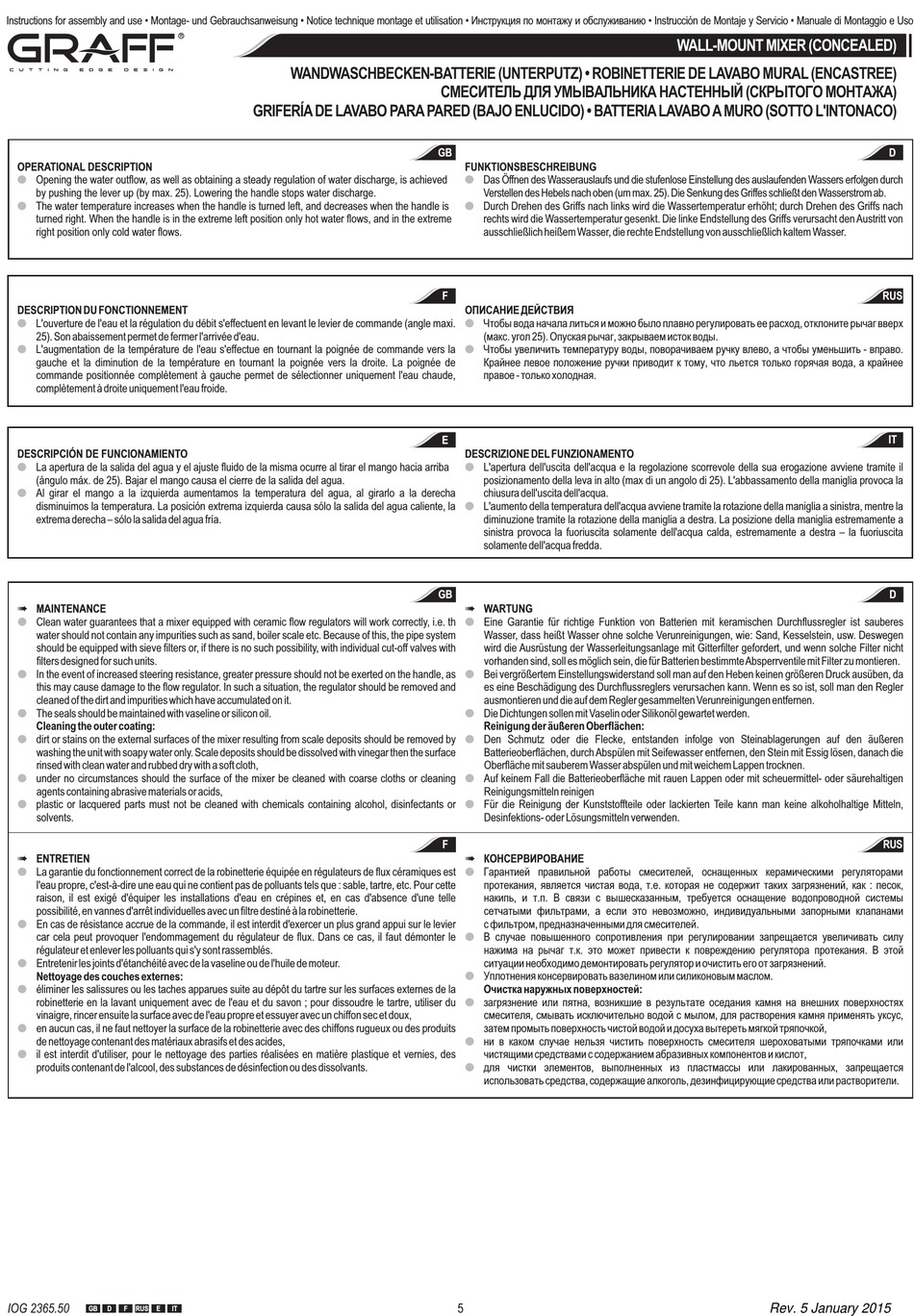

Instructions for assembly and use • Montage- und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso
OPERATIONAL DESCRIPTION
Ž
Opening the water outflow, as well as obtaining a steady regulation of water discharge, is achieved
by pushing the lever up (by max. 25). Lowering the handle stops water discharge.
Ž
The water temperature increases when the handle is turned left, and decreases when the handle is
turned right. When the handle is in the extreme left position only hot water flows, and in the extreme
right position only cold water flows.
DESCRIPTION DU FONCTIONNEMENT
Ž
L'ouverture de l'eau et la régulation du débit s'effectuent en levant le levier de commande (angle maxi.
25). Son abaissement permet de fermer l'arrivée d'eau.
Ž
L'augmentation de la température de l'eau s'effectue en tournant la poignée de commande vers la
gauche et la diminution de la température en tournant la poignée vers la droite. La poignée de
commande positionnée complètement à gauche permet de sélectionner uniquement l'eau chaude,
complètement à droite uniquement l'eau froide.
DESCRIPCIÓN DE FUNCIONAMIENTO
Ž
La apertura de la salida del agua y el ajuste fluido de la misma ocurre al tirar el mango hacia arriba
(ángulo máx. de 25). Bajar el mango causa el cierre de la salida del agua.
Ž
Al girar el mango a la izquierda aumentamos la temperatura del agua, al girarlo a la derecha
disminuimos la temperatura. La posición extrema izquierda causa sólo la salida del agua caliente, la
extrema derecha – sólo la salida del agua fría.
MAINTENANCE
#
Ž
Clean water guarantees that a mixer equipped with ceramic flow regulators will work correctly, i.e. th
water should not contain any impurities such as sand, boiler scale etc. Because of this, the pipe system
should be equipped with sieve filters or, if there is no such possibility, with individual cut-off valves with
filters designed for such units.
Ž
In the event of increased steering resistance, greater pressure should not be exerted on the handle, as
this may cause damage to the flow regulator. In such a situation, the regulator should be removed and
cleaned of the dirt and impurities which have accumulated on it.
Ž
The seals should be maintained with vaseline or silicon oil.
Cleaning the outer coating:
Ž
dirt or stains on the external surfaces of the mixer resulting from scale deposits should be removed by
washing the unit with soapy water only. Scale deposits should be dissolved with vinegar then the surface
rinsed with clean water and rubbed dry with a soft cloth,
Ž
under no circumstances should the surface of the mixer be cleaned with coarse cloths or cleaning
agents containing abrasive materials or acids,
Ž
plastic or lacquered parts must not be cleaned with chemicals containing alcohol, disinfectants or
solvents.
ENTRETIEN
#
Ž
La garantie du fonctionnement correct de la robinetterie équipée en régulateurs de flux céramiques est
l'eau propre, c'est-à-dire une eau qui ne contient pas de polluants tels que : sable, tartre, etc. Pour cette
raison, il est exigé d'équiper les installations d'eau en crépines et, en cas d'absence d'une telle
possibilité, en vannes d'arrêt individuelles avec un filtre destiné à la robinetterie.
Ž
En cas de résistance accrue de la commande, il est interdit d'exercer un plus grand appui sur le levier
car cela peut provoquer l'endommagement du régulateur de flux. Dans ce cas, il faut démonter le
régulateur et enlever les polluants qui s'y sont rassemblés.
Ž
Entretenir les joints d'étanchéité avec de la vaseline ou de l'huile de moteur.
Nettoyage des couches externes:
Ž
éliminer les salissures ou les taches apparues suite au dépôt du tartre sur les surfaces externes de la
robinetterie en la lavant uniquement avec de l'eau et du savon ; pour dissoudre le tartre, utiliser du
vinaigre, rincer ensuite la surface avec de l'eau propre et essuyer avec un chiffon sec et doux,
Ž
en aucun cas, il ne faut nettoyer la surface de la robinetterie avec des chiffons rugueux ou des produits
de nettoyage contenant des matériaux abrasifs et des acides,
Ž
il est interdit d'utiliser, pour le nettoyage des parties réalisées en matière plastique et vernies, des
produits contenant de l'alcool, des substances de désinfection ou des dissolvants.
IOG 2365.50
GB
D
F
RUS
E
IT
WANDWASCHBECKEN-BATTERIE (UNTERPUTZ) • ROBINETTERIE DE LAVABO MURAL (ENCASTREE)
GRIFERÍA DE LAVABO PARA PARED (BAJO ENLUCIDO) • BATTERIA LAVABO A MURO (SOTTO L'INTONACO)
СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА НАСТЕННЫЙ (СКРЫТОГО МОНТАЖА)
GB
FUNKTIONSBESCHREIBUNG
Ž
Das Öffnen des Wasserauslaufs und die stufenlose Einstellung des auslaufenden Wassers erfolgen durch
Verstellen des Hebels nach oben (um max. 25). Die Senkung des Griffes schließt den Wasserstrom ab.
Ž
Durch Drehen des Griffs nach links wird die Wassertemperatur erhöht; durch Drehen des Griffs nach
rechts wird die Wassertemperatur gesenkt. Die linke Endstellung des Griffs verursacht den Austritt von
ausschließlich heißem Wasser, die rechte Endstellung von ausschließlich kaltem Wasser.
F
ОПИСАНИЕ ДЕЙСТВИЯ
Ž
Чтобы вода начала литься и можно было плавно регулировать ее расход, отклоните рычаг вверх
(макс. угол 25). Опуская рычаг, закрываем исток воды.
Ž
Чтобы увеличить температуру воды, поворачиваем ручку влево, а чтобы уменьшить - вправо.
Крайнее левое положение ручки приводит к тому, что льется только горячая вода, а крайнее
правое - только холодная.
E
DESCRIZIONE DEL FUNZIONAMENTO
Ž
L'apertura dell'uscita dell'acqua e la regolazione scorrevole della sua erogazione avviene tramite il
posizionamento della leva in alto (max di un angolo di 25). L'abbassamento della maniglia provoca la
chiusura dell'uscita dell'acqua.
Ž
L'aumento della temperatura dell'acqua avviene tramite la rotazione della maniglia a sinistra, mentre la
diminuzione tramite la rotazione della maniglia a destra. La posizione della maniglia estremamente a
sinistra provoca la fuoriuscita solamente dell'acqua calda, estremamente a destra – la fuoriuscita
solamente dell'acqua fredda.
GB
WARTUNG
#
Ž
Eine Garantie für richtige Funktion von Batterien mit keramischen Durchflussregler ist sauberes
Wasser, dass heißt Wasser ohne solche Verunreinigungen, wie: Sand, Kesselstein, usw. Deswegen
wird die Ausrüstung der Wasserleitungsanlage mit Gitterfilter gefordert, und wenn solche Filter nicht
vorhanden sind, soll es möglich sein, die für Batterien bestimmte Absperrventile mit Filter zu montieren.
Ž
Bei vergrößertem Einstellungswiderstand soll man auf den Heben keinen größeren Druck ausüben, da
es eine Beschädigung des Durchflussreglers verursachen kann. Wenn es so ist, soll man den Regler
ausmontieren und die auf dem Regler gesammelten Verunreinigungen entfernen.
Ž
Die Dichtungen sollen mit Vaselin oder Silikonöl gewartet werden.
Reinigung der äußeren Oberflächen:
Ž
Den Schmutz oder die Flecke, entstanden infolge von Steinablagerungen auf den äußeren
Batterieoberflächen, durch Abspülen mit Seifewasser entfernen, den Stein mit Essig lösen, danach die
Oberfläche mit sauberem Wasser abspülen und mit weichem Lappen trocknen.
Ž
Auf keinem Fall die Batterieoberfläche mit rauen Lappen oder mit scheuermittel- oder säurehaltigen
Reinigungsmitteln reinigen
Ž
Für die Reinigung der Kunststoffteile oder lackierten Teile kann man keine alkoholhaltige Mitteln,
Desinfektions- oder Lösungsmitteln verwenden.
F
КОНСЕРВИРОВАНИЕ
#
Ž
Гарантией правильной работы смесителей, оснащенных керамическими регуляторами
протекания, является чистая вода, т.е. которая не содержит таких загрязнений, как : песок,
накипь, и т.п. В связи с вышесказанным, требуется оснащение водопроводной системы
сетчатыми фильтрами, а если это невозможно, индивидуальными запорными клапанами
с фильтром, предназначенными для смесителей.
Ž
В случае повышенного сопротивления при регулировании запрещается увеличивать силу
нажима на рычаг т.к. это может привести к повреждению регулятора протекания. В этой
ситуации необходимо демонтировать регулятор и очистить его от загрязнений.
Ž
Уплотнения консервировать вазелином или силиконовым маслом.
Очистка наружных поверхностей:
Ž
загрязнение или пятна, возникшие в результате оседания камня на внешних поверхностях
смесителя, смывать исключительно водой с мылом, для растворения камня применять уксус,
затем промыть поверхность чистой водой и досуха вытереть мягкой тряпочкой,
Ž
ни в каком случае нельзя чистить поверхность смесителя шероховатыми тряпочками или
чистящими средствами с содержанием абразивных компонентов и кислот,
Ž
для чистки элементов, выполненных из пластмассы или лакированных, запрещается
использовать средства, содержащие алкоголь, дезинфицирующие средства или растворители.
5
WALL-MOUNT MIXER (CONCEALED)
Rev. 5 January 2015
D
RUS
IT
D
RUS
