Kitvision Splach Bedienungsanleitung Seite 16

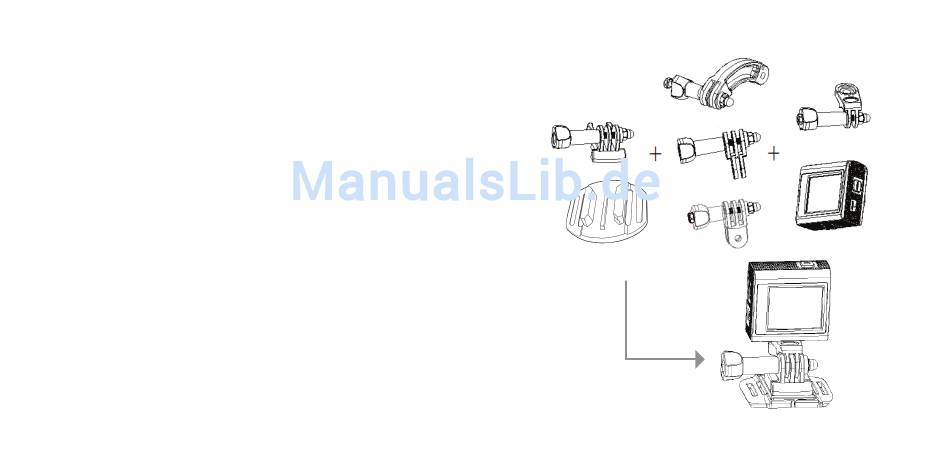

Befestigung der Kamera an einem Brett/einer
flachen Oberfläche
1. Vergewissern Sie sich, dass die Oberfläche sauber und
trocken ist, bevor Sie die Klebehalterung anbringen.
2. Ziehen Sie das Klebepapier ab und kleben Sie dann die
Halterung an die gewünschte Position.
3. Befestigen Sie das Verbindungsstück (iii) wie dargestellt an
der Halterung C.
4. Wählen Sie ggf. zusätzlich einige der drei abgebildeten
Verbindungsstücke aus und befestigen Sie diese am
Verbindungsstück (iii).
5. Schrauben Sie das Verbindungsstück (ii) direkt an die Kamera
oder das Kameragehäuse an.
6. Befestigen Sie die zusammengebaute Kamera an der
Halterung C.
30
iii.
C.
ii.
31
