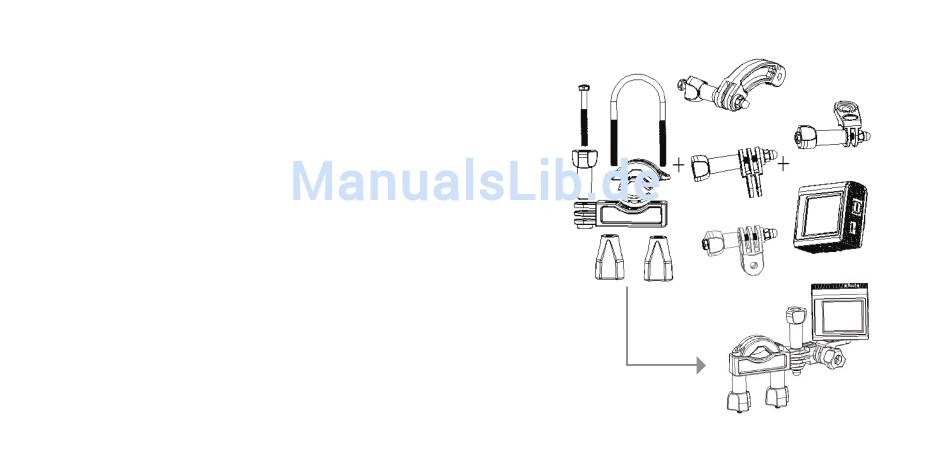

Befestigung der Kamera an einem Fahrrad
1. Lösen Sie beide Schrauben und entfernen Sie den Metallring
der Halterung A.
2. Platzieren Sie den Plastikteil unterhalb des Lenkers und
setzen Sie den Metallring auf den Lenker.
3. Installieren Sie die Schrauben und ziehen Sie diese fest.
4. Wählen Sie ggf. zusätzlich einige der drei abgebildeten
Verbindungsstücke aus und befestigen Sie diese am Teil (i)
der Halterung A.
5. Schrauben Sie das Verbindungsstück (ii) direkt an die Kamera
oder das Kameragehäuse an.
6. Befestigen Sie die zusammengebaute Kamera an der
Halterung A.
26
i.
A.
ii.
27
