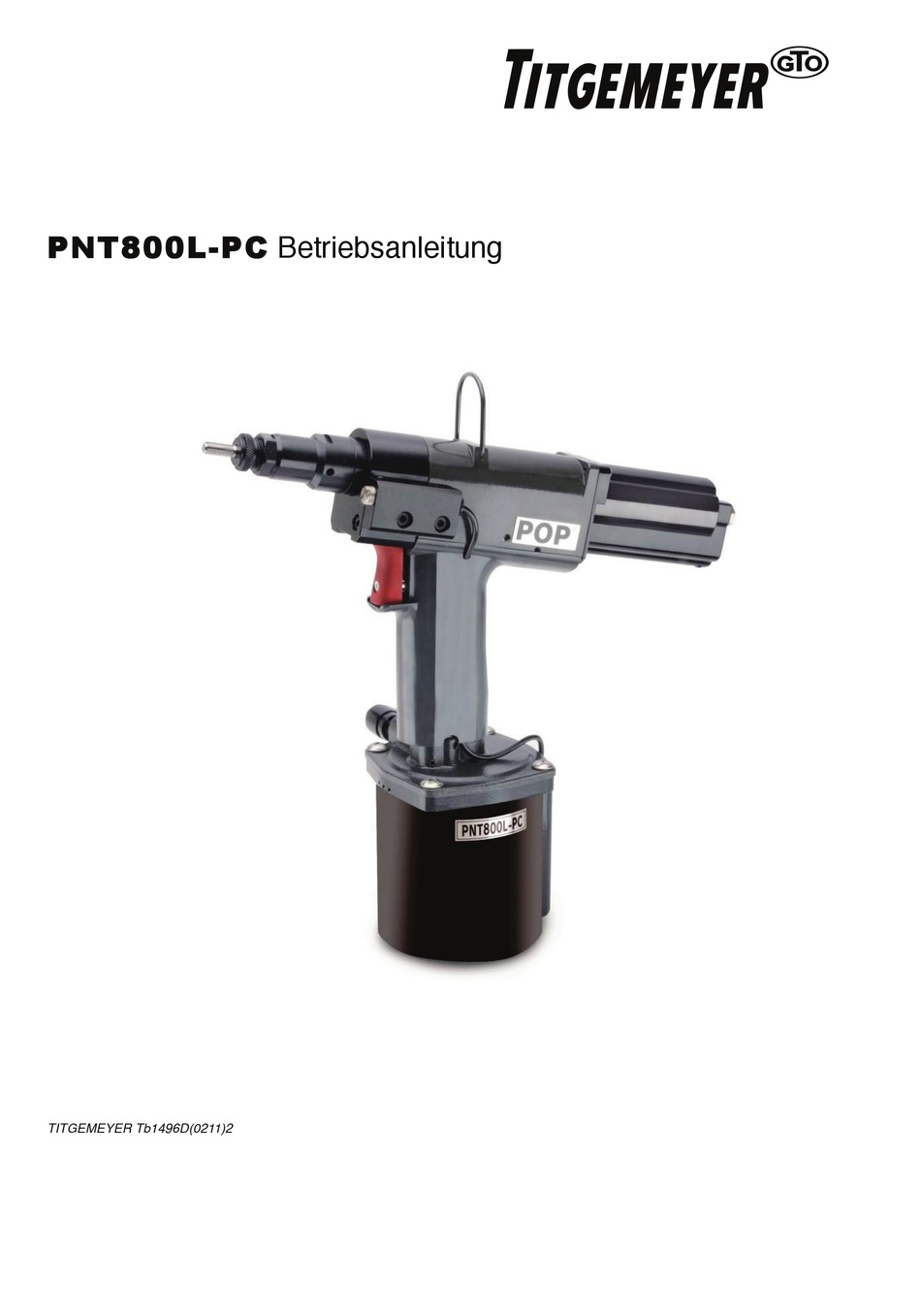

- Seite 1 P P N N T T 8 8 0 0 0 0 L L - - P P C C Betriebsanleitung TITGEMEYER Tb1496D(0211)2...
-
Seite 2: Inhaltsverzeichnis
Einführung ..............................3 Sicherheitshinweise ..........................4 Technische Daten ............................. 6 Werkzeugkomponenten ......................... 7 Im Lieferumfang enthaltenes Zubehör ....................7 PNT800L-PC-Teileliste ..........................9 Stückliste ..............................11 Vorbereitung vor Inbetriebnahme ......................11 Ziehdorn- und Mundstückinstallation ....................16 Inbetriebnahme des Werkzeugs ......................17 Ziehdorn- &... -
Seite 3: Einführung
Einführung Das PNT800L-PC ist ein kompaktes hydropneumatisches Werkzeug zum Setzen von POP NUT™ Blindnietmuttern und äquivalenten Blindnietmuttern. Die !Pneumatic Control" (PC) - Baureihe für POP NUT™ Blindnietmuttern verfügt über eine kraftgesteuerte Hubabschaltung beim Setzvorgang. Die geregelte Hubabschaltung hat folgende Vorteile: Für die Verwendung der gleichen Blindnietmutter in verschiedenen Klemmbereichen ist keine... -
Seite 4: Sicherheitshinweise
Abgabe von Ölnebel oder Ölresten ist möglich. 11. Keine organischen Lösungsmittel zur Reinigung des Werkzeugs verwenden, da dies zu einer Beschädigung des Werkzeugs führen kann. 12. Bei Kontakt mit Hydraulikflüssigkeit oder Schmiermittel Hände gründlich waschen. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... - Seite 5 5. Vor Anschluss an die Luftversorgung Werkzeug und Anschlüsse auf Beschädigung und abgenutzte oder lose Teile überprüfen. Im Falle einer Beschädigung Verwendung sofort abbrechen und Reparatur oder Austausch des Werkzeugs veranlassen. 6. Dieses Werkzeug ist nicht zur Verwendung in explosiver Atmosphäre geeignet. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 6: Technische Daten
Tabelle 3: Spezifizierte Hydrauliköle Firmenbezeichnung Produktbezeichnung Mobile Mobile DTE26 Shell Shell Telus Oil C68 Idemitsu Daphne Hydro 68A Cosmo Cosmo Olpas 68 Esso Telesso 68 Nisseki FBK RO68 Mitsubishi Diamond Lube RO68 (N) Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 7: Werkzeugkomponenten
Luftschlauch Auslassöffnungen (nicht enthalten) Kammer Abbildung 2: Werkzeugkomponenten Im Lieferumfang enthaltenes Zubehör Tabelle 4: Im Lieferumfang enthaltenes Zubehör Teile-Nr. Element Stck. PNT800L-PC-T PNT800L-PC POP NUT™-Werkzeug PNT600-132 Balancer-Aufhängung PNT600-133 Inbusschlüssel 1,5 mm DPN907-006 Zylinderschraube M4 X 20 DPN277-179 Ziehdornwechsler DPN901-023 Ventilfeder... - Seite 8 10-32 PNT600-02-5P $5.1 PNT600-01-1032 10-32 #-20 PNT600-02-420P $ 6.5 PNT600-01-420 #-20 5/16-18 PNT600-02-8P $8.1 PNT600-01-518 5/16-18 3/8-16 PNT600-02-10P $10.1 PNT600-01-616 3/8-16 * Siehe Abschnitt Inbetriebnahme für nähere Angaben zu Mundstück- und Ziehdorninstallation. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 9: Pnt800L-Pc-Teileübersicht
PNT800L-PC-Teileübersicht Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... - Seite 10 Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 11: Stückliste
Stückliste Werkzeug PNT800L-PC (Pressure Control) M5-M8 348100050 Pos. Teile-Nr. Beschreibung Stk. Art.-Nr. 348100100 PNT600-01-6P Ziehdorn M6 348100300 PNT600-02-6 Mundstück M6 348100301 PNT600-03 Verschlussmutter 348100302 PNT600-04A Mundstückgehäuse 348100303 DPN277-001 Spin-Pull-Kopfgehäuse 348100304 DPN277-002 Spin-Pull-Kopf 348100305 PNT600-07B Mastgehäuse 348100306 DPN277-003 Verbindungsstück 348100307 DPN901-004 Rückzugfeder... - Seite 12 348100351 FAN277-014 Luftkolben-Baueinheit 348100352 PNT800-07A J-Ventilstopper 348100353 PNT800-08A J-Ventilstange 348100123 DPN900-014 O-Ring 348100354 DPN901-010 Feder 348100356 DPN239-065 J-Ventilkappe 348100357 PNT800-10 Hinteres T-Ventilgehäuse 348100124 DPN900-013 O-Ring 348100358 DPN901-011 Feder 348100359 PNT800-11 Mittleres T-Ventilgehäuse Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
- Seite 13 PNT600-111 Kugellager 348100380 PNT600-112 Stützplatte 348100381 PNT600-113 Rotor 348100382 PNT600-114 Schneide 348100383 PNT600-115 Federstift 348100384 PNT600-116 Zylinder 348100385 PNT600-117 Stirnplatte 348100386 PNT600-118 Kugellager 348100387 PNT600-119 Distanzstück 348100388 PNT600-120 Sonnenrad 348100389 PNT600-121 Planetenrad Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
- Seite 14 348100146 PNT600-02-10 Mundstück M10 348100147 PNT1000-02-12 Mundstück M12 348100410 DPN277-179 Ziehdornwechsler Ohne Zuordnung 348100433 PNT800-06SLT 348100434 DPN906-004 Becherschraube 348100435 DPN906-005 Becherschraube 348100436 POP LABEL POP Aufkleber 348100437 PNT800-13 Luftkolben * Ziehdorn Standard Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 15: Einrichtung Vor Dem Ersten Betrieb
Luftschlauch mit einer Klassifizierung 1,0 MPa (145 psi/10 bar) oder über normalem Betriebshöchstdruck verwenden. Außerdem darauf achten, dass das Schlauchmaterial für die Betriebsumgebung geeignet ist (d.h. ölfest, verschleiß- und abriebfest, etc.). Nähere Angaben finden Sie im Katalog Ihres Schlauchherstellers. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 16: Ziehdorn- Und Mundstückinstallation
3. Aktuelles Mundstück durch Lösen und Abschrauben der Verschlussmutter vom Werkzeug entfernen. 4. Verschlussmutter vom Mundstück abnehmen. 5. Verschlussmutter auf das gewünschte Mundstück schrauben. 6. Mundstück in das Mundstückgehäuse schrauben 7. Anziehen der Verschlussmutter gegen das Mundstückgehäuse. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 17: Inbetriebnahme Des Werkzeugs
Die Blindnietmutter um eine volle Drehung lösen (eine Gewindesteigung) c. Mundstück losschrauben bis es den Flansch der Blindnietmutter berührt d. Verschlussmutter gegen das Mundstückgehäuse anziehen. Offen Geschlossen Eine Gewindedrehung Eine Gewindedrehung Abbildung 7: Korrekte Ziehdorn- und Mundstückeinstellung Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 18: Auswahl Setzkraft Ventilfeder
Auswahl Setzkraft Ventilfeder Beim PNT800L-PC-Werkzeug werden je nach Blindnietmutter zwei verschiedene Arten von • Federn verwendet. Korrekte Ventilfeder für die verwendete Blindnietmutter anhand der nachstehenden Tabelle • wählen. Tabelle 6: Setzkraft-Ventilfedern für Standard POP NUTs™ & dickwandige Blindnietmuttern Material Gewinde Größe... -
Seite 19: Bedienung Des Werkzeugs
Auslöser ZIEHEN HALTEN LOSLASSEN Werkstück Abbildung 10: Setzen der POP NUT™ Hinweis: Flansch der Blindnietmutter flach auf das Werkstück legen. • Werkzeug nicht kippen. Das Werkzeug muss senkrecht zum Werkstück aufliegen. • Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... - Seite 20 3. Das gesamte Werkzeug entgegen dem Uhrzeigersinn drehen, um es von der Blindnietmutter zu lösen. DREHEN Spin-Pull-Kopf Zylinderschraube 2. Auslöser 1. Schalter Linkslauf Mundstück- gehäuse Abbildung 12: Lösen des Werkzeugs von der Blindnietmutter Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 21: Einstellen Der Setzkraft
Werts der letzten 2 Stellen der POP NUT-Bezeichnung t = 1.5mm, N = (25) = 2.5 = 2.4 + (N-t) – 0.4 = 2.4 + (2.5 – 1.5 – 0.4) = 3mm Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 22: Einstellung Für St-Pop Nuts™ & Dünnwandige Blindnietmuttern
POP Nut-Gewinde, Ziehdorn und Anwendung anhand von 5 Teststücken auf Schäden überprüfen. (Gemessen) (Gewünscht) < IL • Falls O.K. ist die Einrichtung des Werkzeugs abgeschlossen • Falls beschädigt, Setzkraft verringern - Siehe “Einstellen der Setzkraft” Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 23: Einstellen Der Setzkraft
Einstellschraube schrittweise je um 1/4 Umdrehung anpassen. Durch zu weites Drehen der Einstellschraube im Uhrzeigersinn zum Erhöhen der Setzkraft, kann es zu erhöhtem Abrieb oder Verklemmen des Ziehdorns und/oder der POP NUT™-Blindnietmutter kommen. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 24: Wartung
Spin-Pull-Kopf und Spin-Pull-Kopfgehäuse nach etwa jeweils 1000 Setzvorgängen schmieren. • Mangelnde Schmierung führt zu einer verstärkten inneren Reibung, was vorzeitigen Verschleiß sowie eine Verringerung der Drehzahl und des Drehmoments des Ziehdorns zur Folge hat. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... -
Seite 25: Wechsel / Nachfüllen Der Hydrauliköl
6. Altes Hydrauliköl in geeignetem Altölbehälter entsorgen 7. Neues Hydrauliköl durch die Öffnung im Griff bis zum Stützring auffüllen Hinweis: Ausschließlich von Emhart zugelassene Hydrauliköle verwenden – Siehe Tabelle 3, „Spezifizierte Hydrauliköle” Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... - Seite 26 14. Werkzeug auf die Seite legen, so dass die Füllschraube nach oben zeigt. 15. Mit einem Schlitzschraubendreher die Füllschraube lösen, um überschüssiges Öl und Luft (Blasen) abzulassen. 16. Wenn kein Hydrauliköl mehr austritt, Füllschraube wieder anziehen Abbildung 20: Überschüssiges Öl ablassen Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 27: Fehlersuche
Hydrauliköl automatisch rückwärts Das Werkzeug Zu geringer Luftdruck Druckbereich für Vorbereitung vor dreht sich nicht Luftversorgung richtig Inbetriebnahme automatisch einstellen rückwärts Zu wenig Hydrauliköl oder Hydrauliköl nachfüllen Wartung Luft im Hydrauliköl. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... - Seite 28 Ziehdorn- und Mundstückinstallation Korrekte Zu wenig Hydrauliköl Hydrauliköl nachfüllen Wartung Installation kann durch Einstellen Zu viel Hydrauliköl oder Luft Entlüften oder Öl ablassen Wartung des Werkzeugs im Hydrauliköl nicht erreicht werden Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 29: Sicherheitsangaben
AUGEN: 15 Minuten lang oder bis Reizung abklingt mit klarem Wasser ausspülen. Bei anhaltender Reizung Arzt aufsuchen. Brand: FLAMMPUNKT: COC- 400°F Ausgesetzte Behälter mit Wasser kühlen. Schaum, Trockenlöscher, Kohlendioxid oder Wasserschleier verwenden. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com... - Seite 30 Kühl und trocken bei ausreichender Belüftung lagern. VERSCHLUCKEN: Von offenen Flammen und hohen Temperaturen Kein Erbrechen herbeiführen. In der Regel ist eine fernhalten. Behandlung nur erforderlich wenn große Mengen des Produkts verschluckt werden. Dennoch ärztlichen Rat einholen. Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
-
Seite 31: Eg-Konformitätserklärung
EG-Konformitätserklärung Wir, Emhart Teknologies Tucker Fasteners Limited Birmingham B42 1BP Vereinigtes Königreich erklären, dass: PNT800L-PC den folgenden Standards entspricht: EN ISO 12100 Teil 1 und Teil 2 ISO prEN 15744 ISO 3744 EN 28662 - 1 ISO prEN 792 Teil 1... - Seite 32 Telefon: +49 (0)541/5822-0 Telefax: +49 (0)541/5822-491 E-Mail: vertrieb-b@titgemeyer.com...
