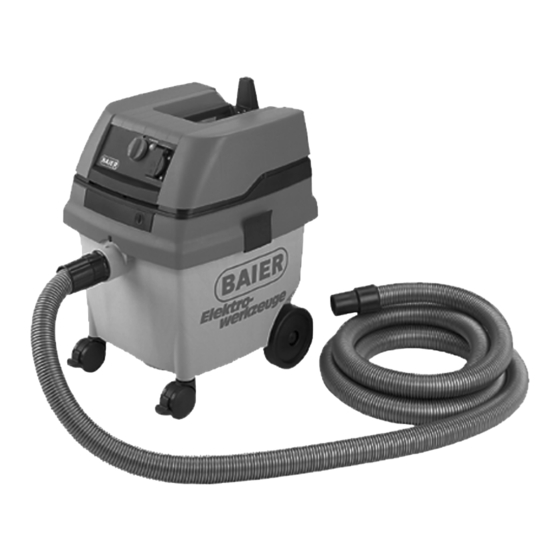

- Seite 1 Spezial-Entstauber B B B B SS SS 4 4 4 4 0 0 0 0 6 6 6 6 M M M M Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26 D-71679 Asperg Tel. +49 (0) 7141 30 32-0 Fax +49 (0) 7141 30 32-43 info@baier-tools.com...
-
Seite 2: Inhaltsverzeichnis
Faltenfilter, BAIER Nassfilter-Einsatz und Motorschutzfilter wechseln ........ 12 Filterabreinigung........................14 Auffangbehälter entleeren ....................15 Einweg-Papierbeutel ......................16 Kunststoff-Einlegesack......................17 Hinweis zum Betrieb des Entstaubers BSS 406M zusammen mit Mauernutfräsen..18 Reinigung..........................19 Wartung........................... 19 Selbsthilfe bei Gerätestörungen ................... 19 Konformitätserklärung ......................20 Garantie........................... -
Seite 3: Piktogramme
Piktogramme Erklärung der Piktogramme auf dem Spezial-Entstauber Die CE-Kennzeichnung an einem Produkt bedeutet, dass das Produkt allen geltenden europäischen Vorschriften entspricht und es den vorgeschriebe- nen Konformitätsbewertungsverfahren unterzogen wurde. Produkt ist nach den Richtlinien desVDE GS geprüft Prüfsiegel des VDE auf elektromagnetische Verträglichkeit IP Schutzarten IP 24 Schutz gegen das Eindringen von Fremdkörpern Ø... -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Allgemeine Sicherheits- und Gefahrenhinweise Sämtliche nachstehend aufgeführten Hinweise sind zu lesen und einzuhalten. Bei Nichteinhal- tung oder fehlerhafter Einhaltung können Funktionsstörungen auftreten oder schwere Verlet- zungen verursacht werden. Grundsätzlich sind immer die allgemeinen Unfallverhütungsvorschriften in der jeweils gültigen Fassung einzuhalten. -
Seite 5: Elektrische Sicherheit
OTTO BAIER GmbH zur Überprüfung übergeben. • Benutzen Sie kein Elektrogerät, dessen Schalter defekt ist. Ein Elektrogerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss von einer autorisierten Fachwerk- statt der Maschinenfabrik OTTO BAIER GmbH repariert werden. -
Seite 6: Gefahren Durch Den Spezial-Entstauber
• Pflegen Sie das Elektrogerät mit Sorgfalt gemäß den Bestimmungen der Bedienungsanlei- tung. Kontrollieren Sie das Gerät auf erkennbare Schäden wie Risse und Brüche. • Eine regelmäßige Wartung durch die Maschinenfabrik OTTO BAIER GmbH oder einem von uns autorisierten Wartungs- und Reparaturbetrieb ist vorgeschrieben. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrogeräten. -
Seite 7: Technische Merkmale
Technische Merkmale Technische Daten Spezial-Entstauber-Typ BSS 406M Spezial-Entstauber-Klasse* Einsatzbereich Nass- und Trockensaugen Betriebsspannung (V / Hz) ~230 / 50 Nennleistung (Watt) 1400 Maximale Leistung (Watt) 1600 Saugleistung m Maximaler Unterdruck (hPa) Volumen des Auffangbehälters (l) ca. 25 Anzahl der Polyesterfilter (Stück) Saugschlauchlänge (m) -
Seite 8: Lieferumfang
13 Volumenstromanzeiger (Filtercontol) 7 Verschlussstopfen (Ansaugstutzen) 14 Anschlussleitung 8 Ansaugstutzen 15 Diffusor Zubehör und Verbrauchsmaterial • Faltenfilter Polyester für BSS 406M (2 Stück) (Id.-Nr.: 54163) • BAIER Nassfilter-Einsatz für Absaugung von Bohr-Wassergemischen (2 Stück) (Id.-Nr.: 67397) • Ersatz-Filterflächen für BAIER Nassfilter-Einsatz Id.-Nr.: 67405) -
Seite 9: Bestimmungsgemäßer Gebrauch
Gefahr der Beschädigung der Elektrik und/oder der Elektronik durch aufsteigende Feuchtigkeit. ► Es wird dringend empfohlen, die beiden Faltenfilter durch den BAIER Nassfilter- Einsatz zu ersetzen (BAIER Nassfilter-Einsatz einsetzen, siehe Seite 13). • Der eingebaute Sensor schaltet den Motor bei vollem Auffangbehälter ab. Auffang-... -
Seite 10: Vor Beginn Der Arbeit
Feuchtigkeit. ► Beim Austritt von Schaum oder Wasser den Spezial-Entstauber sofort abschalten, ggf. den Auffangbehälter entleeren und die Filter überprüfen. • Bei anschließendem Trockensaugen den BAIER Nassfilter-Einsatz durch die beiden Faltenfilter ersetzen. Vor Beginn der Arbeit Um ein sicheres Arbeiten mit dem Spezial-Entstauber zu gewährleisten, beachten Sie vor jedem Einsatz folgende Punkte: •... -
Seite 11: Betrieb Und Bedienung
Betrieb und Bedienung Inbetriebnahme des Spezial-Entstaubers (Bild 1) • Mit Schalter (2) im Bedienfeld (1) den Spezial-Entstauber ein- oder ausschalten bzw. die gewünschte Betriebsfunktion wählen. Bild 1 Betriebsfunktionen: 0 = Spezial-Entstauber „aus“ = Spezial-Entstauber „ein“ A = Bereitschaftsbetrieb für Ein-/Ausschaltautomatik. Der Spezial-Entstauber wird vom Elektrowerkzeug, das in der Gerätesteck- dose eingesteckt ist, ein- und ausgeschaltet. -
Seite 12: Faltenfilter, Baier Nassfilter-Einsatz Und Motorschutzfilter Wechseln
Betrieb und Bedienung Faltenfilter, BAIER Nassfilter-Einsatz und Motorschutzfilter wechseln (Bild 2 bis 8 Bild 2 Um die Filter zu wechseln oder zu reinigen, muss das Oberteil (1) geöffnet werden. • Mit einer Münze oder einem ähnlichem Gegenstand den Verschluss (2) am Riegel (3) um 90°... - Seite 13 • Achtung! Gefahr der Beschädigung der Elektrik und/oder der Elektronik durch aufsteigende Feuchtigkeit. ► Es wird dringend empfohlen, die beiden Faltenfilter durch den BAIER Nassfilter- Einsatz zu ersetzen. • Die Faltenfilter vor dem Filterwechsel noch einmal abrütteln. • Das Oberteil öffnen und aufklappen (siehe Bild 2, Seite.12).
-
Seite 14: Filterabreinigung
Betrieb und Bedienung Filterabreinigung (Bild 9) Die Spezial-Entstauber sind mit einer elektromagnetischen Filterabreinigung ausgestat- tet, mit der anhaftender Staub von den Faltenfiltern abgerüttelt werden kann. Bild 9 • Manuelle Filterabreinigung - Spätestens beim Aufleuchten der Volumenstromanzeige „Filtercontrol“ (2) oder beim Ertönen des Warntons bzw. bei nachlassender Saugleistung sollte die au- tomatische Abrüttelung betätigt werden. -
Seite 15: Auffangbehälter Entleeren
Betrieb und Bedienung Auffangbehälter entleeren (Bild 10 und Bild 11) Bild 10 Bild 11 • Den Saugschlauch entfernen und den Ansaugstutzen (6) mit dem Verschlussstop- fen (5) verschließen. • Den Spezial-Entstauber am Schalter (1) ausschalten. Den Netzstecker des Spezial- Entstaubers aus der Steckdose ziehen und die seitlichen Rastverschlüsse (3) öff- nen. -
Seite 16: Einweg-Papierbeutel
Betrieb und Bedienung Einweg-Papierbeutel (Bild 12 und Bild 13) Zum Einsetzen bzw. Entnehmen der Einweg-Papierbeutel das Oberteil abnehmen, dafür die seitlichen Rastverschlüsse öffnen (siehe Seite 15). Einweg-Papierbeutel nur zum Trockensaugen verwenden. • Achtung! Der Motor kann durch angesaugte Partikel zerstört werden. ►... -
Seite 17: Kunststoff-Einlegesack
Der Motor kann durch angesaugte Partikel zerstört werden oder die Elektrik und/oder die Elektronik können durch aufsteigende Feuchtigkeit Schaden nehmen. ► Den Kunststoff-Einlegesack immer nur in Verbindung mit den Faltenfiltern oder dem BAIER Nassfilter-Einsatz verwenden. Kunststoff-Einlegesack einsetzen Bild 14 Bild 15 •... -
Seite 18: Hinweis Zum Betrieb Des Entstaubers Bss 406M Zusammen Mit Mauernutfräsen
Das Sauggut muss gemäß den gesetzlichen Bestimmungen entsorgt werden. Hinweis zum Betrieb des Entstaubers BSS 406M zusammen mit Mauernutfräsen Beim Einsatz von Mauernutfräsen mit dem Entstauber BSS 406M sollte auf die Ver- wendung von Einweg-Papierbeuteln verzichtet werden. Anstelle des Einweg- Papierbeutels ist der Kunststoff-Einlegesack zu verwenden. -
Seite 19: Reinigung
Keine Saugleistung bei eingesetztem Drehschieber auf Pos. stellen, siehe Seite 16. Einweg-Papierbeutel. Keine weiteren „Eingriffe“ am Spezial-Entstauber vornehmen. Das Gerät an die Ma- schinenfabrik OTTO BAIER GmbH schicken oder zu einem von uns autorisierten Wartungs- und Reparaturbetrieb zur Überprüfung bringen. -
Seite 20: Konformitätserklärung
EN 55014-1:2000 + A1:2001, EN 55014-2:1997, EN 61000-3-2:2000, EN 61000-3-3:1995 + A1:2001, EN 60335-1, EN 60335-2-69 gemäß den Bestimmungen der Richtlinien 91/236/EWG, 92/31/EWG, 93/68/EWG, 98/37/EWG. Geräuschwerte: BSS 406M Typischer Schalldruckpegel dB (A) 70,0 (nach DIN EN 60704-1) Maschinenfabrik OTTO BAIER GmbH, Heckenwiesen 26, D-71679 Asperg... -
Seite 21: Garantie
Garantie Bei den von der Maschinenfabrik OTTO BAIER GmbH in Verkehr gebrachten Spezial-Entstaubern sind die Vorschriften des zum Schutz gegen Gefahren für Leben und Gesundheit dienenden Gesetzes über technische Arbeitsmittel berück- sichtigt. Wir garantieren eine einwandfreie Qualität unserer Produkte und übernehmen die Kosten einer Nachbesserung durch Auswechseln der schadhaften Teile oder Aus- tausch durch ein Neugerät im Falle von Konstruktions-, Material- und/oder Herstel-... - Seite 24 Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26, D-71679 Asperg Tel. +49 (0) 7141 30 32-0 Fax +49 (0) 7141 30 32-43 info@baier-tools.com www.baier-tools.com BAIER S.A.R.L. OTTO BAIER Italiana S.r.l. BAIER Scandinavia Aps 48, rue du Docteur Léonce Basset Via della Liberazione 21 Hammerbakken 12 –...
