Die SLAVE IN/MASTER OUT-Cinchanschlüsse dienen zum Anschluss eines weiteren Verstärkers im MASTER/SLAVE-Modus.
1
Beachten Sie dazu den Abschnitt Anschlussbeispiel: MASTER/SLAVE auf Seite 8.
Die LINE INPUT Cinch-Audioeingänge müssen per Cinch-Kabel mit dem Steuergerät verbunden werden. Alle 2 Line-Eingänge
2
müssen belegt sein. Sollten Sie nur einen Stecker zur Verfügung haben, verwenden Sie einen Y-Adapter zum Splitten des Signals.
Der INPUT LEVEL-Regler bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts).
3
Der Regelbereich liegt zwischen 6 und 0.2 Volt.
Der LOW PASS-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.
4
Die Trennfrequenz ist stufenlos von 40Hz bis 180Hz regelbar.
Der SUB SONIC-Regler (Subsonicfilter) trennt die ultratiefen und nicht hörbaren Frequenzen des Audiosignals nach unten ab,
5
damit der Subwoofer nicht mechanisch und elektrisch überlastet wird. Die Trennfrequenz kann zwischen 15 und 55 Hz eingestellt
werden und ist je nach Größe des Subwoofers zu bestimmen.
Der BASS BOOST-Regler bestimmt die Bassanhebung von 0 bis 12dB bei 45 Hz.
6
Der REMOTE-Anschluss dient zum Anschluss der Basspegel-Fernbedienung (Bass Remote). Mit der Fernbedienung kann der
7
Basspegel z.B. vom Fahrersitz aus eingestellt werden.Verwenden Sie nur die mitgelieferte Fernbedienung sowie das dazugehörende
Kabel. Die Fernbedienung funktioniert nur im MASTER-Modus.
Der SLAVE IN/MASTER OUT-Schalter legt die Betriebsart des Verstärkers fest.
8
Im SLAVE-Modus fungiert der Verstärker als SLAVE Amp, d.h. der Verstärker verarbeitet und verstärkt dann das Audiosignal
des MASTER Amps. Sämtliche Regler-Einstellungen sind dann ohne Funktion und werden vom MASTER Amp übernommen.
Im MASTER-Modus wird über den Regler LOW PASS die Frequenz nach oben begrenzt und alle Regler sind aktiv.
ACHTUNG: Wird nur ein Verstärker betrieben, muss sich der Schalter in der Stellung MASTER OUT befinden.
X - O N E

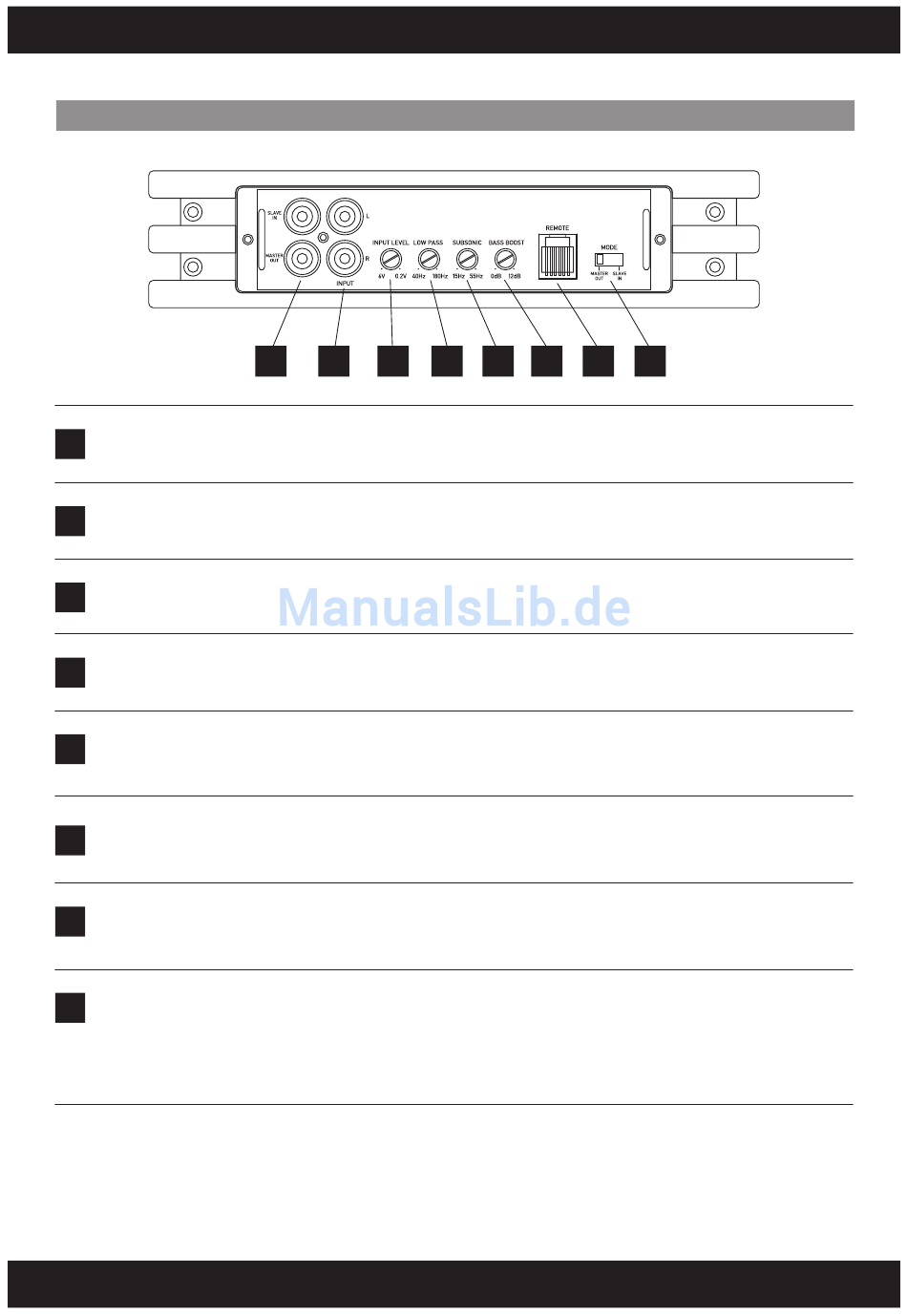

FUNKTIONEN UND BEDIENELEMENTE

1 2 3 4 5 6 7
6
8
