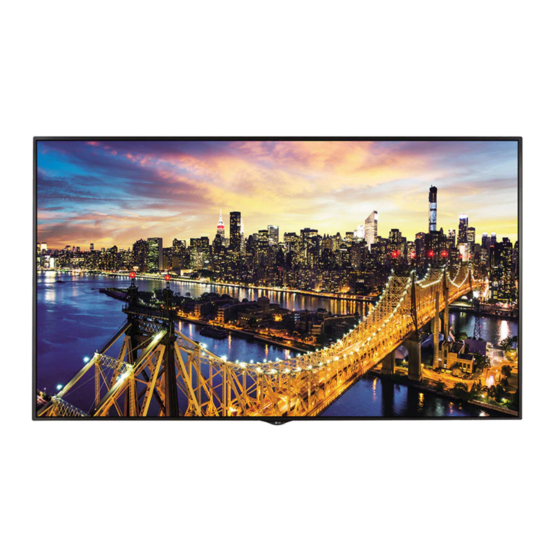

- Seite 1 Digital Signage von LG (MONITOR SIGNAGE) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 98LS95D www.lg.com Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSVORKEHRUNGEN ...3 - Sicherheitshinweise für die Installation des Produkts ................3 - Sicherheitshinweise zum Netzadapter und zur Verhinderung von Stromunfällen ......5 - Sicherheitshinweise für den Transport des Produkts ................7 - Sicherheitshinweise für die Verwendung des Produkts ................7 - Wandmontage ..............8 LIZENZEN ........9 MONTAGE UND VORBEREITUNG ...... -
Seite 3: Sicherheitsvorkehrungen
ACHTUNG - Dies ist ein Produkt der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen. SICHERHEITSVORKEHRUNGEN Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen. - Seite 4 Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montierung an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist.
-
Seite 5: Sicherheitshinweise Zum Netzadapter Und Zur Verhinderung Von Stromunfällen
- Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. - Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. - Seite 6 • Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub. - Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden. • Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird. - Staubschichten können Brände verursachen;...
-
Seite 7: Sicherheitshinweise Für Den Transport Des Produkts
Sicherheitshinweise für den Transport des Produkts WARNUNG • Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. • Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. -
Seite 8: Wandmontage
VORSICHT • Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe. - Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr. • Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. -
Seite 9: Lizenzen
LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern. -
Seite 10: Montage Und Vorbereitung
• SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neuste Software für Ihr Modell herunter. • Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie... -
Seite 11: Optionales Zubehör
Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Lautsprechersatz Schrauben Lautsprecher Kabelhalter/ Schrauben Durchmesser 4,0 mm x SP-2200 Kabelbinder Durchmesser 4,0 mm x Gewindesteigung 0,7 mm x Gewindesteigung 1,6 mm x... -
Seite 12: Teile Und Tasten
Teile und Tasten Tasten • : Zur Programmauswahl. • : Nach links und rechts. • : Zeigt das aktuelle Signal und den Modus an. • : Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. • : Ändert das Eingangssignal. •... -
Seite 13: Verbinden Mit Dem Wi-Fi-Dongle
Verbinden mit dem Wi-Fi-Dongle Bringen Sie das Klettband, das mit dem Wi-Fi-Dongle geliefert wurde, an der Rückseite des Monitors an. Verbinden Sie den Wi-Fi-Dongle und den Monitor mit einem USB-Kabel. Befestigen Sie den Dongle vor Verwendung am Monitor. HINWEIS • Weitere Informationen finden Sie im Benutzerhandbuch des Wi-Fi-Dongles. -
Seite 14: Anschließen Des Ir- Und Lichtsensors
Anschließen des IR- und Lichtsensors Wenn Sie das Kabel mit dem Produkt verbinden, wird die Funktion für den Empfang der Fernbedienungssignale aktiviert. Der IR- und Lichtsensor ist magnetisch. Bringen Sie ihn an der Vorderseite des Produkts an. Grundlegende Installation [Vorderseite] HINWEIS •... -
Seite 15: Befestigen Der Ringschraubenhalterung
Befestigen der Ringschraubenhalterung Mit der Ringschraubenhalterung wird das Gerät befestigt. Sie die Halterung mithilfe der zwei Schrauben am Produkt. Installation im Querformat Installation im Hochformat... -
Seite 16: Anbringen Des Abnehmbaren Logos
Anbringen des abnehmbaren Logos Drehen Sie von hinten eine Schraube hinein, um das abnehmbare Logo am Monitor anzubringen. Sie können das Logo je nach Ausrichtung des Monitors anbringen. Bei horizontaler Ausrichtung des Monitors Bei vertikaler Ausrichtung des Monitors... -
Seite 17: Installation An Einer Wand
Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen. Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden. - Seite 18 Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
-
Seite 19: Fernbedienung
FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. - Seite 20 PSM Auswahl des Bildmodus. HOME Aktivieren der Startleiste. W.BAL Öffnet das Menü Weißabgleich. SETTINGS Öffnen der Hauptmenüs oder Speichern Ihrer Eingaben und Beenden von Menüs. S.MENU SuperSign-Menütaste. Navigationstaste Navigiert durch Menüs und Einstellungen. OK Wählt Menüs oder Einstellungen und speichert Ihre Eingaben. BACK Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.
-
Seite 21: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts. Anschluss eines PCs Ein Teil der Kabel wird nicht mitgeliefert. - Seite 22 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. DVI-D/HDMI-Kabel, die den technischen Daten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
-
Seite 23: Verbinden Mehrerer Monitore
Verbinden mehrerer Monitore Um mehrere miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signaleingangskabels (DP- Kabel) am DP OUT-Anschluss eines Monitors und das andere Ende am DP IN-Anschluss des anderen Monitors an. * DP-Kabel: Verwenden Sie ein DP-Kabel, das für einen DP 1.1a-(SST-)Standard oder höher zertifiziert ist. MONITOR 1 MONITOR 2 MONITOR 3... -
Seite 24: Verwenden Der Eingangsliste
Verwenden der Eingangsliste HOME • • HDMI1 • HDMI2 • HDMI3/DVI-D • DISPLAYPORT... -
Seite 25: Fehlerbehebung
FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts • Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. angeschlossen? Wird die Meldung „Ungültiges Format“ • Das Signal des PCs (Grafikkarte) befindet sich außerhalb des verti- angezeigt? kalen oder horizontalen Frequenzbereichs des Geräts. - Seite 26 Auf dem Gerät wird ein Nachbild angezeigt. Problem Lösung Wenn das Gerät ausgeschaltet wird, • Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel erscheint ein Nachbild. schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. • Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
- Seite 27 VORSICHT • Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. Es wird empfohlen, die Anzeige auf dem Bildschirm mindestens einmal alle 12 Stunden zu verändern.
-
Seite 28: Technische Daten
TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung HDMI1/ HDMI2: 3.840 x 2.160 mit 60 Hz HDMI3/ DisplayPort: 3.840 x 2.160 mit 30 Hz... - Seite 29 98LS95D LCD-Bildschirm Pixelpitch 0,5622 mm (H) x 0,5622 mm (V) Stromquellen Nennleistung AC 100-240 V ~ 50/60 Hz 6,6 A Stromverbrauch Eingeschaltet: 450 W (Typ.) Ruhemodus (DVI-D, HDMI): ≤ 0,5 W Ruhemodus (DisplayPort): ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Abmessungen (Breite x Höhe x Tiefe) / Gewicht 2.191,8 mm x 1.246,8 mm x 69,4 mm / 87,3 kg...
- Seite 30 Modus für die Unterstützung mehrerer Bildschirme (PC) Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Anmerkungen 1.280 x 720 44,772 59,855 1.920 x 1.080 67,5 HDMI1/2/3, DisplayPort 3.840 x 2.160 67,5 PIP (Haupt) Modus für die Unterstützung mehrerer Bildschirme (DTV) Horizontale Frequenz Auflösung Vertikale Frequenz (Hz) Anmerkungen...
- Seite 31 Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch. Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruchs. MODELL Vorübergehende Geräuschentwicklungen beim EIN- oder AUS-Schalten dieses Geräts sind normal.
