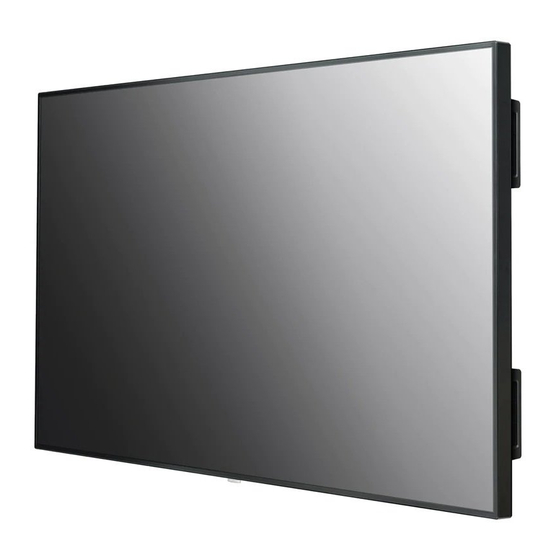

- Seite 1 Digital Signage von LG (MONITOR-BESCHILDERUNG) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 98UH5F 98UM3F www.lg.com Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
VORBEREITUNG ......14 - Teile und Tasten ..............15 - Anschließen des IR- und Lichtsensors ....16 - Hochformat-Layout ............17 - Befestigen der Ringschraubenhalterung ..18 - Anbringung der LG-Logohalterung ......19 - Installation an einer Wand ........20 FERNBEDIENUNG ...... 22 HERSTELLEN VON VERBINDUNGEN ......24 - Anschluss eines PCs.............24... -
Seite 3: Sicherheitsvorkehrungen
WARNUNG - Dieses Gerät entspricht Klasse A gemäß CISPR 32. In einer Haushaltsumgebung kann dieses Gerät Funkstörungen verursachen. SICHERHEITSVORKEHRUNGEN Die Sicherheitsvorkehrungen sollen vor unvorhergesehenen Gefahrensituationen schützen und dem Benutzer helfen, das Produkt sicher und seinem Verwendungszweck entsprechend zu benutzen. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen. -
Seite 4: Sicherheitshinweise Zum Netzadapter Und Zur Verhinderung Von Stromunfällen
WARNUNG • Verwenden Sie nur Netzkabel oder Netzadapter, die von LG Electronics, Inc. Mitgeliefert oder zugelassen sind. Falls Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es den nationalen Normen entspricht. Sollte das Netzkabel auf irgendeine Weise beschädigt sein, wenden Sie sich an den Hersteller oder das nächstgelegene Service- Center und bitten Sie um Ersatz. - Seite 5 • Falls Wasser oder andere Fremdkörper in das Innere des Gerätes gelangen, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an den Kundendienst. - Andernfalls besteht Brand- oder Stromschlaggefahr aufgrund von Beschädigungen am Gerät. • Halten Sie das Netzkabel von jeglichen Heizgeräten fern. - Die Kabelummantelung kann schmelzen, was zu Bränden oder Stromschlägen führen kann.
-
Seite 6: Sicherheitshinweise Für Den Transport Des Produkts
Sicherheitshinweise für den Transport des Produkts WARNUNG • Wenden Sie sich an das Service Center, bevor Sie das Produkt bewegen. - Es kann zu einem elektrischen Schlag führen und das Produkt beschädigen. • Das Gerät muss ausgeschaltet und der Netzstecker sowie sämtliche Kabel müssen abgezogen sein, bevor Sie es bewegen. -
Seite 7: Sicherheitshinweise Für Die Installation Des Produkts
Sicherheitshinweise für die Installation des Produkts WARNUNG • Wenden Sie sich an das Service Center, bevor Sie das Produkt installieren. - Ansonsten kann es zu einem elektrischen Schlag kommen und das Produkt könnte beschädigt werden. • Keine Gegenstände auf das Gerät fallen lassen oder das Gerät Erschütterungen aussetzen. Außerhalb der Reichweite von Kindern halten und stellen Sie kein Spielzeug oder Gegenstände in die Nähe des Produkts, um zu verhindern, dass Gegenstände gegen den Bildschirm geworfen werden. - Seite 8 VORSICHT • Installieren Sie das Produkt an einem Ort, an dem keine elektromagnetischen Störungen auftreten. • Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montage an einen Service-Techniker.
-
Seite 9: Sicherheitshinweise Für Die Reinigung Des Produkts
Sicherheitshinweise für die Reinigung des Produkts WARNUNG • Halten Sie das Produkt stets sauber. - Wenn Sie das Gerät lange Zeit nicht reinigen, verschmutzt es, was zu einem Brand oder zu Produktschäden führen kann. • Wenden Sie sich an das Service Center, wenn Sie die Innenseite des Produkts reinigen müssen. - Andernfalls kann eine Reinigung ohne Support zu einem Brand, Elektroschock, Fehlfunktion oder Beschädigung des Produkts führen. -
Seite 10: Sicherheitshinweise Für Die Verwendung Des Produkts
Sicherheitshinweise für die Verwendung des Produkts WARNUNG • Verwenden Sie das Produkt nicht in Umgebungen mit zu hoher Temperatur oder Luftfeuchtigkeit. • Falls Sie das Produkt längere Zeit verwenden, gönnen Sie sich hin und wieder eine Auszeit, um Ihre Augen zu schonen. - Längeres Zuschauen kann Ihre Sicht beeinträchtigen. - Seite 11 • Verwenden Sie in der Nähe des Geräts keine mit Hochspannung betriebenen elektrischen Produkte (z. B. einen Insektenvernichter). - Dies kann zu Fehlfunktionen am Produkt führen, wenn es einen elektrischen Schlag erleidet. • Berühren Sie im Falle eines Gaslecks nicht die Steckdose, und öffnen Sie zur Belüftung die Fenster. - Andernfalls besteht Brand- und Stromschlaggefahr.
-
Seite 12: Vorsichtsmaßnahmen Bei Der Verwendung Der Fernbedienung
Vorsichtsmaßnahmen bei der Verwendung der Fernbedienung WARNUNG • Vermeiden Sie Orte mit hoher Luftfeuchtigkeit. - Es kann zu einem elektrischen Schlag führen und das Produkt beschädigen. • Setzen Sie die Batterien nicht übermäßiger Hitze, direkter Sonneneinstrahlung, offenem Feuer und elektrischen Heizgeräten aus. -
Seite 13: Vorsichtsmaßnahmen Zur Verhinderung Des Einbrennens Von Bildern
Vorsichtsmaßnahmen zur Verhinderung des Einbrennens von Bildern • Durch das Anzeigen eines Standbilds über einen längeren Zeitraum kann das Bild einbrennen. Bei den meisten Produkten von Drittanbietern tritt das gleiche Problem auf. Auf diese Weise verursachte Schäden fallen nicht unter die Garantie des Produkts. -
Seite 14: Montage Und Vorbereitung
• SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neuste Software für Ihr Modell herunter. • Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie... -
Seite 15: Teile Und Tasten
Teile und Tasten Die Abbildung kann je nach Modell abweichen. Tasten • : Zur Programmauswahl. • : Nach links und rechts. • : Zeigt das aktuelle Signal und den Modus an. • : Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. •... -
Seite 16: Anschließen Des Ir- Und Lichtsensors
Anschließen des IR- und Lichtsensors Wenn Sie das Kabel mit dem Produkt verbinden, wird die Funktion für den Empfang der Fernbedienungssignale aktiviert. Der IR- und Lichtsensor ist magnetisch. Bringen Sie ihn an der Vorderseite des Produkts an. Grundlegende Installation [Vorderseite] HINWEIS •... -
Seite 17: Hochformat-Layout
Hochformat-Layout Zur Installation im Hochformat drehen Sie den Monitor von der Vorderseite gesehen 90 Grad gegen den Uhrzeigersinn (wenn Sie dem Bildschirm zugewandt sind). -
Seite 18: Befestigen Der Ringschraubenhalterung
Befestigen der Ringschraubenhalterung Mit der Ringschraubenhalterung wird das Gerät befestigt. Sie die Halterung mithilfe der zwei Schrauben am Produkt. Installation im Querformat Installation im Hochformat... -
Seite 19: Anbringung Der Lg-Logohalterung
Anbringung der LG-Logohalterung Drehen Sie von hinten eine Schraube hinein, um die LG-Logohalterung am Monitor anzubringen. Sie können das Logo je nach Ausrichtung des Monitors anbringen. Bei horizontaler Ausrichtung des Monitors Bei vertikaler Ausrichtung des Monitors... -
Seite 20: Installation An Einer Wand
Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen. Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden. - Seite 21 Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
-
Seite 22: Fernbedienung
FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. - Seite 23 Auswahl des „Bildmodus“ . (HOME) Aktivieren der Startleiste. Öffnet das Menü für den Weißabgleich. (EINSTELLUNGEN) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. Diese Funktion wird nicht unterstützt. (Navigationstasten) Zur Navigation in Menüs oder Einstellungen. Auswahl von Menüs oder Einstellungen und Speichern Ihrer Eingaben. (ZURÜCK) Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.
-
Seite 24: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts. Anschluss eines PCs Ein Teil der Kabel wird nicht mitgeliefert. - Seite 25 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. DVI-D/HDMI-Kabel, die den technischen Daten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
-
Seite 26: Verbinden Mehrerer Monitore
Verbinden mehrerer Monitore Um mehrere Produkte zu verwenden, müssen Sie zunächst ein externes Gerät an das Produkt anschließen, ein Ende des unterstützten Signal-Eingangskabels an den des Produkts anschließen, und dann das andere Ende in den Produkts stecken, das Sie anschließen möchten. DP IN DP OUT DP IN... -
Seite 27: Verwenden Der Eingangsliste
Verwenden der Eingangsliste (HOME) •... -
Seite 28: Problembehebung
PROBLEMBEHEBUNG Ů Bei jedem Modell müssen unterschiedliche Punkte überprüft werden. Ů Informationen zu Ihren PC-Einstellungen finden Sie in der Windows-Hilfe. Probleme bei der Nutzung • Der Strom geht nicht an. - Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. - Trennen Sie den Netzadapter vom Netz, reinigen Sie die Kontakte, und versuchen Sie dann noch einmal, das Gerät einzuschalten. - Seite 29 Probleme mit dem Bildschirm (Farbe) • Der Bildschirm hat eine zu geringe Farbauflösung (16 Farben). - Stellen Sie über die PC-Einstellungen die Farben auf 24 Bit (True Color) oder besser ein. • Die Bildschirmfarbe ist nicht sta bil, oder das Bild ist einfarbig. - Überprüfen Sie den Verbindungsstatus des Signalkabels.
- Seite 30 Einbrenneffekte • Wenn das Gerät ausgeschaltet wird, erscheint ein Nachbild. - Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. - Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
-
Seite 31: Technische Daten
TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung HDMI1/ HDMI2/ DisplayPort: 3840 x 2160 mit 60 Hz HDMI3: 3840 x 2160 mit 30 Hz... - Seite 32 98UH5F LCD-Bildschirm Pixelpitch 0,5622 mm (H) x 0,5622 mm (V) Strom Nennspannung AC 100-240 V ~ 50/60 Hz 6,6 A Stromverbrauch Eingeschaltet: 420 W (Typ.) Ruhemodus: ≤ 0,5 W Standby-Modus: ≤ 0,5 W Abmessungen (Breite 2.191,8 mm x 1.246,8 mm x 83,8 mm / 81,1 kg x Höhe x Tiefe) /...
- Seite 33 Wireless-Module (LGSBWAC72) Technische Daten WLAN (IEEE 802.11a/b/g/n/ac) Frequenzbereich (MHz) Ausgangsleistung (max.) (dBm) 2.400 bis 2.483,5 5.150 bis 5.725 16,5 5.725 bis 5.850 (Für Nicht-EU-Länder) 11,5 Bluetooth Frequenzbereich (MHz) Ausgangsleistung (max.) (dBm) 2.400 bis 2.483,5 • Da Frequenzkanäle sich je nach Land unterscheiden können, kann der Benutzer die Betriebsfrequenz nicht ändern oder anpassen.
- Seite 34 HDMI/ DVI-D/ DisplayPort (PC)-Unterstützungsmodus Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Anmerkungen 800 x 600 37,879 60,317 1024 x 768 48,363 60,0 1280 x 720 44,772 59,855 1280 x 1024 63,981 60,02 1680 x 1050 65,290 59,954 1920 x 1080 67,5 3840 x 2160 67,5...
- Seite 35 HINWEIS • Vertikale Frequenz: Die Anzeige funktioniert, indem das Bild wie eine fluoreszierende Lichtquelle Dutzende Male pro Sekunde wechselt. Die vertikale Frequenz oder Aktualisierungsrate entspricht der Zahl der Bildanzeigen pro Sekunde. Die Einheit lautet Hz. • Horizontale Frequenz: Das horizontale Intervall ist die für die Anzeige einer horizontalen Zeile benötigte Zeit. Wenn die Zahl 1 durch das horizontale Intervall geteilt wird, kann die Anzahl der horizontal angezeigten Zeilen pro Sekunde als horizontale Frequenz bezeichnet werden.
- Seite 36 LIZENZ Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
- Seite 37 Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern für den Fall eines Garantieanspruchs. Vorübergehende Geräuschentwicklungen beim EIN- MODELL oder AUS-Schalten dieses Geräts sind normal. SERIENNUMMER...
