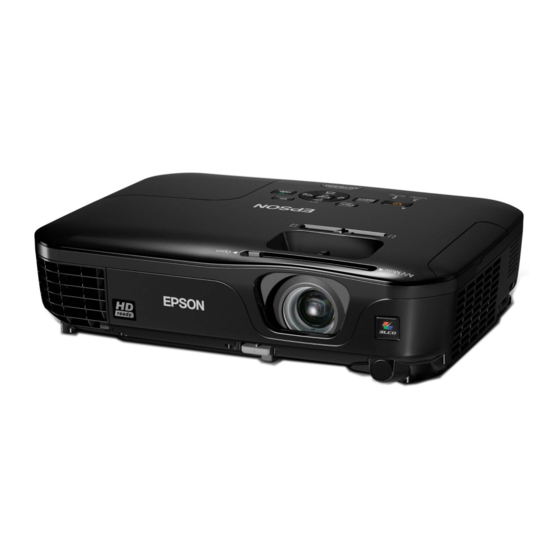

Epson EH-TW480 Bedienungsanleitung

Auflösung: hdtv 1280 x 720; 921.600 pixel
Inhaltsverzeichnis

Werbung

Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Epson EH-TW480

  • Seite 1 Bedienungsanleitung...
  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Deinstallation ..........30 Verwendete Bezeichnungen .
  • Seite 4 Inhaltsverzeichnis Sicherheitsfunktionen ........53 Kein Bild .
  • Seite 5 Inhaltsverzeichnis Anhang Sonderzubehör und Verbrauchsmaterialien ....95 Sonderzubehör ..........95 Verbrauchsmaterialien .
  • Seite 6: Einleitung

    Einleitung In diesem Kapitel werden die Teile erläutert.
  • Seite 7: Teilebezeichnungen Und Funktionen

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Front/Oben Hebel zur Fußjustage Drücken Sie den Hebel zur Fußjustage, um den einstellbaren vorderen Fuß auszufahren oder einzuziehen. s "Einstellen der Bildposition" S.35 Einstellbarer vorderer Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Fuß...
  • Seite 8: Rückseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Rückseite Lampenabdeckung Öffnen Sie diese Abdeckung zum Ersetzen der Projektionslampe. s "Wechseln der Lampe" S.88 Bezeichnung Funktion Empfängt die Signale der Fernbedienung. Fernsteuerungs- Empfänger Netzbuchse Dient für den Anschluss des Netzkabels an den Projektor. s Kurzanleitung Gibt Composite-Video-Signale von Videoquellen ein.
  • Seite 9: Unterseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Unterseite • Stellt eine Verbindung zwischen dem Projektor und USB(TypeB)- Anschluss einem Computer über ein USB-Kabel her, und das Bild auf dem Computer wird projiziert. s "Projektion mit USB Display" S.27 • Dieser Anschluss wird ebenfalls verwendet, um einen Computer über das USB-Kabel anzuschließen und die Kabellose Maus zu verwenden.
  • Seite 10: Bedienfeld

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bedienfeld Einstellbarer vorderer Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Fuß Schreibtisch, aufstellen, stellen Sie die Position des projizierten Bildes durch Herausziehen des Fußes ein. s "Einstellen der Bildposition" S.35 Anschlussstelle für ein Führen Sie ein handelsübliches Kabelschloss durch die Sicherheitskabel Öse und schließen Sie es ab.
  • Seite 11: Fernbedienung

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Fernbedienung • Zeigt den Keystone-Bildschirm, auf dem Sie die [w][v]-Tasten Keystone-Verzerrung in vertikaler und horizontaler Richtung korrigieren können. s "Manuelle Korrektur" S.32 • Wenn diese Tasten während der Anzeige des Konfigurationsmenüs oder des Hilfe-Bildschirms gedrückt werden, können sie zur Auswahl von Menüelementen und zur Einstellung von Werten verwendet werden.
  • Seite 12 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Bei Anzeige des Konfigurationsmenüs oder Hilfe- [t]-Taste Ein- oder Ausschalten des Projektors. ]-Taste Bildschirms wird die aktuelle Auswahl bestätigt und s Kurzanleitung eingegeben und der nachfolgende Bildschirm Wechselt zu den Bildern vom Computer-Anschluss. [Computer]-Taste angezeigt.
  • Seite 13 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Zum Ein- und Ausschalten des Tons oder des Bildes. [A/V Mute]-Taste [USB]-Taste Bei jedem Tastendruck wird zwischen folgenden Bildern s "Zeitweises Ausblenden von Bild und Ton (A/V gewechselt: • USB Display Mute)" S.46 •...
  • Seite 14: Wechseln Der Fernbedienungsbatterien

    Teilebezeichnungen und Funktionen Wechseln der Fernbedienungsbatterien Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie für den Bedarfsfall zwei Ersatz-Alkali- oder Manganbatterien der Größe AA bereit.
  • Seite 15: Reichweite Der Fernbedienung

    Teilebezeichnungen und Funktionen Reichweite der Fernbedienung...
  • Seite 16: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.
  • Seite 17: Aufstellung Des Projektors

    Aufstellung des Projektors Aufstellung Warnung • Für die Deckenmontage ist ein spezielles Verfahren erforderlich Der Projektor unterstützt die folgenden vier unterschiedlichen (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektionsarten. Berücksichtigen Sie bei der Aufstellung des Projektors die Projektors und somit zu Schäden und Verletzungen führen. räumlichen Bedingungen.
  • Seite 18: Aufstellung

    Aufstellung des Projektors zeigen den kürzesten, ungefähren Abstand bei maximalem Zoom. Weitere Aufstellung Informationen zum Projektionsabstand finden Sie im folgenden Abschnitt. Installieren Sie den Projektor folgendermaßen: "Leinwandgröße und Projektionsabstand" S.96 • Stellen Sie den Projektor parallel zur Leinwand auf. Wenn der Projektor in einem Winkel zur Leinwand aufgestellt wird, Bei der Korrektur der Keystone-Verzerrung kann das projizierte Bild können Keystone-Verzerrungen im projizierten Bild auftreten.
  • Seite 19: Anschließen Von Sonstiger Ausrüstung

    Anschließen von sonstiger Ausrüstung Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen von Bildquellen Um Bilder eines DVD-Players oder einer Spielkonsole projizieren zu können, verbinden Sie den Projektor anhand einer der folgenden Methoden. Bei Verwendung des mitgelieferten Komponentenadapters und des optionalen Komponentenvideokabels s "Sonderzubehör"...
  • Seite 20 Anschließen von sonstiger Ausrüstung Achtung • Schalten Sie das Gerät vor dem Anschließen aus. Wird das Gerät in eingeschaltetem Zustand verbunden, könnte es zu Fehlfunktionen kommen. • Überprüfen Sie beim Anschließen die Form des Kabelsteckers mit der Form des Anschlusses. Wird ein Stecker mit einer anderen Ausrichtung oder Form mit Gewalt angeschlossen, kann dies zu Fehlfunktionen oder zu Beschädigungen des Geräts führen.
  • Seite 21: Anschließen Eines Computers

    Anschließen von sonstiger Ausrüstung • Verwenden Sie ein dem HDMI-Standard entsprechendes HDMI-Kabel. • Je nach anzuschließendem Gerät, kann sich die Steckerform unterscheiden. Verwenden Sie in solch einem Fall das mit dem Gerät mitgelieferte Kabel oder ein speziell für dieses Gerät erhältliche Zubehör. •...
  • Seite 22 Anschließen von sonstiger Ausrüstung Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Diese Funktion heißt USB Display. s "Projektion mit USB Display" S.27...
  • Seite 23: Anschluss Von Usb-Geräten

    Anschließen von sonstiger Ausrüstung Anschluss von USB-Geräten Sie können Geräte, wie USB-Speichermedien, eine optionale Dokumentenkamera und USB-kompatible Festplatten sowie Digitalkameras anschließen. Schließen Sie das USB-Gerät mithilfe des mitgelieferten USB-Kabels am USB(TypeA)-Anschluss des Projektors an. Mit angeschlossenem USB-Gerät können Sie Bilddateien von einem USB-Speichermedium oder einer Digitalkamera aus als Dia-Show projizieren. "Beispiele für Dia-Shows"...
  • Seite 24 Anschließen von sonstiger Ausrüstung Entfernen von USB-Geräten Nach beendeter Projektion, entfernen Sie die USB-Geräte vom Projektor. Bei Geräten wie Digitalkameras oder Festplatten sollten Sie zuvor die Stromversorgung ausschalten und das Gerät erst dann entfernen.
  • Seite 25: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.
  • Seite 26: Wiedergabe Von Bildern

    Wiedergabe von Bildern Automatische Erkennung von Eingangssignalen Der folgende Bildschirm wird angezeigt, während kein Bildsignal anliegt. und Ändern des projizierten Bildes (Quellensuche) Drücken Sie die [Source Search]-Taste, um Bilder von dem Anschluss zu projizieren, an dem zurzeit Bilddaten empfangen werden. Unter Verwendung der Unter Verwendung des Fernbedienung...
  • Seite 27: Umschalten Auf Das Zielbild Mit Hilfe Der Fernbedienung

    Wiedergabe von Bildern Umschalten auf das Zielbild mit Hilfe der Projektion mit USB Display Fernbedienung Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Mit der Fernbedienung können Sie direkt zum Zielbild umschalten, indem Sie folgende Tasten verwenden: Sie können die Audiosignale des Computers mit dem projizierten Bild senden.
  • Seite 28: Erstmaliges Anschließen

    Kapazität Auflösung von mindestens 640x480 und maximal 1600x1200. Anzeige Farbwiedergabe in 16-Bit-Farbdarstellung oder höher Unter Windows 2000 Doppelklicken Sie auf Computer, EPSON PJ_UD und dann auf EMP_UDSE.EXE. Unter Windows XP Die Treiberinstallation startet automatisch. Unter Windows Vista/Windows 7 Klicken Sie bei Anzeige des Dialogfelds auf Run EMP_UDSE.exe.
  • Seite 29 Computer befindlichen Bilder startet. Ändern Sie nichts an den erfolgen sollte, auf Alle Programme – EPSON Projector – Geräten, unterbrechen Sie nicht die USB-Kabelverbindung und Epson USB Display – Epson USB Display Vx.xx auf Ihrem schalten Sie nicht den Computer aus, bis die Bilder projiziert werden. Computer.
  • Seite 30: Deinstallation

    Klicken Sie auf Start, wählen Sie Einstellungen, und klicken Sie dann auf die Systemsteuerung. Doppelklicken Sie auf Software. Doppelklicken Sie auf Programme ändern oder entfernen. Wählen Sie Epson USB Display, und klicken Sie dann auf Ändern/Entfernen. Unter Windows XP Klicken Sie auf Start und dann auf die Systemsteuerung.
  • Seite 31: Anpassung Von Projizierten Bildern

    Anpassung von projizierten Bildern • Manuelle Korrektur (Quick Corner) Korrigierung von Keystone-Verzerrungen Verzerrungen werden an den vier Ecken manuell korrigiert. Keystone-Verzerrung können mittels einer der folgenden Methoden korrigiert werden. • Automatische Korrektur (Auto V-Keystone) Vertikale Keystone-Verzerrungen werden automatisch korrigiert. • Manuelle Korrektur (Schieber H-Keystone) Korrigiert manuell horizontale Keystone-Verzerrungen mithilfe des Horizontal Keystone Adjuster.
  • Seite 32: Manuelle Korrektur

    Anpassung von projizierten Bildern • Die „Auto V-Keystone“-Funktion kann nur angewandt werden, wenn • Wenn Sie den Horizontal Keystone Adjuster verwenden, stellen Sie im Konfigurationsmenü unter Projektion die Option Front die Option Schieber H-Keystone auf Ein. eingestellt wurde. s Einstellung – Keystone – H/V-Keystone – Schieber H-Keystone s Erweitert –...
  • Seite 33 Anpassung von projizierten Bildern Drücken Sie während der Projektion die [Menu]-Taste. "Verwendung des Konfigurationsmenüs" S.59 Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes Drücken Sie die [ ]- oder [ ]-Taste, um die horizontale Verzerrung Wählen Sie Keystone unter Einstellung. zu korrigieren.
  • Seite 34 Anpassung von projizierten Bildern Durch Verwendung der Tasten [ ], [ ], [ ] und [ ] auf der Fernbedienung, oder der Tasten [ ], [ ], [ ] und [ ] auf dem Bedienfeld können Sie die Position der Ecke korrigieren. Wenn Sie auf die [ ]-Taste drücken, wird der Bildschirm von Schritt 4 angezeigt.
  • Seite 35: Einstellen Der Bildgröße

    Anpassung von projizierten Bildern Keystone, wenn Sie Bilder vertikal und horizontal mithilfe der Einstellen der Bildposition Tasten [ ] oder [ ] auf dem Bedienfeld korrigieren möchten. Einstellung – Keystone – H/V-Keystone S.64 Drücken Sie den Hebel zur Fußjustage, um den einstellbaren vorderen Fuß auszufahren oder einzuziehen.
  • Seite 36: Fokuskorrektur

    Anpassung von projizierten Bildern • Drücken Sie die [Volume]-Taste auf dem Bedienfeld oder der Fernbedienung, um die Lautstärke einzustellen. ] Vermindert die Lautstärke. ] Erhöht die Lautstärke. Unter Verwendung der Unter Verwendung des Bedienfeldes Fernbedienung Drehen Sie den hinteren Fuß heraus. Drehen Sie den hinteren Fuß...
  • Seite 37: Adaptive Iris-Blende Einstellen

    Anpassung von projizierten Bildern Modus Anwendung Adaptive IRIS-Blende einstellen Wohnzimmer Ideal zur Verwendung des Projektors in einem Zimmer mit geschlossenen Vorhängen. Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Bildes einstellen, erhalten Sie scharfe und farbenfrohe Bilder. Ideal zum Ansehen von Filmen in dunklen Räumen. Theater Verleiht den Bildern einen natürlichen Ton.
  • Seite 38: Ändern Des Bildformats Des Projizierten Bilds

    Anpassung von projizierten Bildern Wählen Sie Ein. Sie können das Bildformat im Konfigurationsmenü einstellen. Die Einstellungen werden für jeden Farbmodus gespeichert. s Signal – Seitenverhältnis S.62 Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden. Ändern des Bildformats Die Option Adaptive IRIS-Blende kann nicht eingestellt werden, wenn für den Farbmodus die Einstellung Wohnzimmer gewählt wurde.
  • Seite 39 Anpassung von projizierten Bildern Projizieren von Bildern eines Computers Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je nach Größe des Computerbildes im Konfigurationsmenü auf Breit Nachfolgend werden Projektionsbeispiele für jedes Bildformat angezeigt. oder Normal. Bildformat Eingangssignal s Signal – Auflösung S.62 XGA 1024X768(4:3) WXGA 1280X800(16:10)
  • Seite 40: Nützliche Funktionen

    Nützliche Funktionen In diesem Kapitel werden nützliche Tipps für Präsentationen vorgestellt und die Sicherheit erläutert.
  • Seite 41: Projektionsfunktionen

    Projektionsfunktionen Dateityp (Da- Hinweise Projektion ohne Computer (Dia-Show) teierweite- rung) Durch Anschluss eines USB-Speichermediums, wie z. B. eines USB-Sticks .png Wiedergabe von Bildern mit einer höheren oder einer USB-Festplatte, am Projektor können Sie die auf dem Medium Auflösung als 1280x800 nicht möglich. gespeicherten Dateien ohne Verwendung eines Computers projizieren.
  • Seite 42: Bedienungsmethoden Bei Einer Dia-Show

    Projektionsfunktionen Bedienungsmethoden bei einer Dia-Show • Sie können auch eine Speicherkarte in einen USB-Kartenleser einführen und diesen dann an den Projektor anschließen. Einige Obwohl die folgenden Schritte am Beispiel der Fernbedienung erläutert handelsübliche USB-Kartenleser sind jedoch möglicherweise nicht werden, können Sie dieselben Vorgänge auch über das Bedienfeld des mit dem Projektor kompatibel.
  • Seite 43: Projektion Des Ausgewählten Bildes

    Projektionsfunktionen Geben Sie die Bilder wieder, oder führen Sie die Dia-Show aus. Drücken Sie während der Projektion die [ ]- oder [ ]-Taste. Wenn nicht alle Dateien und Ordner im aktuellen Bildschirm angezeigt werden, drücken Sie die []]-Taste auf der Fernbedienung, oder positionieren Sie den Cursor am unteren Bildschirmrand auf Nächste Seite, und drücken Sie die [ Taste.
  • Seite 44: Aufeinanderfolgende Wiedergabe Aller Bilddateien In Einem Ordner (Dia-Show)

    Projektionsfunktionen Starten Sie Dia-Show. Aufeinanderfolgende Wiedergabe aller Bilddateien in einem Ordner (Dia-Show) Der Bildschirm mit der Dateiliste wird angezeigt. "Starten der Dia-Show" S.42 Die Bilddateien in einem Ordner können nacheinander wiedergegeben werden. Diese Funktion heißt Dia-Show. Gehen Sie wie folgt vor, um eine Wählen Sie die zu projizierende Bilddatei mithilfe der Tasten [ Dia-Show zu starten.
  • Seite 45: Bilddatei-Anzeigeeinstellungen Und Bedienungseinstellungen Für Die Dia-Show

    Projektionsfunktionen gesetzt wurde, wird die Dia-Show nach Beendigung von Neuem die [Esc]-Taste. Wählen Sie im angezeigten Untermenü Option, gestartet. und drücken Sie die [ ]-Taste. "Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für die Dia-Show" S.45 Stellen Sie im angezeigten Bildschirm Option jeden einzelnen Punkt ein.
  • Seite 46: Zeitweises Ausblenden Von Bild Und Ton (A/V Mute)

    Projektionsfunktionen Mit jeder Betätigung der Taste [A/V Mute] bzw. bei jedem Öffnen/ Darüber hinaus können Sie die Bildschirmeffekte beim Effekt Schließen der Linsenabdeckung wird A/V Stummschalten ein- oder Übergang von einem Dia zum nächsten einstellen. ausgeschaltet. Wenn Sie alle Einstellungen vorgenommen haben, positionieren Fernbedienung Projektor Sie den Cursor mithilfe der Tasten [...
  • Seite 47: Einfrieren Des Bildes (Freeze)

    Projektionsfunktionen Einfrieren des Bildes (Freeze) Wenn für bewegte Bilder Freeze aktiviert ist, wird das eingefrorene Bild auch weiter projiziert, so dass Sie auch bewegte Bilder einzeln wie Standbilder projizieren können. Wenn die Funktion Freeze aktiviert ist, können Sie beispielsweise auch während einer Computerpräsentation Dateien wechseln, ohne Bilder zu projizieren.
  • Seite 48: Vergrößern Von Bildausschnitten (E-Zoom)

    Projektionsfunktionen Zeiger-Symbol bewegen ( Vergrößern von Bildausschnitten (E-Zoom) Fernbedienung Dies eignet sich, wenn Sie Bilder vergrößern und mehr Details sehen möchten. Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch Starten Sie die Funktion E-Zoom.
  • Seite 49: Verwenden Der Fernbedienung Als Mauszeiger (Kabellose Maus)

    Projektionsfunktionen Bewegen Sie das Kreuz ( ) auf den zu vergrößernden Verwenden der Fernbedienung als Mauszeiger Bildausschnitt. (Kabellose Maus) Fernbedienung Der Zeiger der Computermaus kann über die Fernbedienung des Projektors gesteuert werden. Diese Funktion wird „Kabellose Maus“ genannt. Folgende Betriebssysteme sind mit der Funktion „Kabellose Maus“ kompatibel.
  • Seite 50 Projektionsfunktionen Sobald diese Einstellungen vorgenommen wurden, kann der Mauszeiger wie • Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden folgt gesteuert werden: Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch Bewegen des Mauszeigers diagonal bewegt werden. Tasten [ ][ ][ ]: •...
  • Seite 51: Speichern Eines Benutzerlogos

    Projektionsfunktionen Speichern eines Benutzerlogos Sie können das gerade projizierte Bild als Benutzerlogo speichern. Wurde ein Benutzerlogo gespeichert, kann die Logoeinstellung nicht auf die Werkseinstellung zurückgesetzt werden. Projizieren Sie das Bild, das Sie als Benutzerlogo speichern möchten und drücken Sie die [Menu]-Taste. "Verwendung des Konfigurationsmenüs"...
  • Seite 52 Projektionsfunktionen Bewegen Sie den Rahmen, um den Bereich des Bildes Wenn "Sichern Sie das Bild als Benutzerlogo?" angezeigt wird, auszuwählen, den Sie als Benutzerlogo verwenden möchten. bestätigen Sie mit Ja. Sie können dieselben Vorgänge auch über das Bedienfeld des Das Bild wird gespeichert. Nachdem das Bild gespeichert wurde, Projektors steuern.
  • Seite 53: Sicherheitsfunktionen

    Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein gestellt ist, sind die folgenden Einstellungen einschränken.
  • Seite 54: Eingabe Des Kennworts

    Sicherheitsfunktionen Wählen Sie Ihre gewünschte Kennwortschutzart, und drücken Sie Fernbedienung die [ ]-Taste. Geben Sie das Kennwort erneut ein. Die Meldung "Kennwort wurde akzeptiert." wird angezeigt. Bei einer Fehleingabe des Kennworts werden Sie durch eine Anzeige aufgefordert, das Kennwort erneut einzugeben. Wählen Sie Ein, und drücken Sie die [ ]-Taste.
  • Seite 55: Sperrfunktion Der Bedienungstasten (Tastensperre)

    Bedienfeldes • Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten „Anforderungscode: xxxxx“ notieren und sich an die nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren aufgeführt ist. Kontaktliste für Epson-Projektoren • Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung...
  • Seite 56: Sicherheitsschloss

    Sicherheitsfunktionen Sicherheitsschloss Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet. • Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. Weitere Informationen zum Microsaver Security System finden Sie auf Wählen Sie Ja wenn die Bestätigung angezeigt wird. der folgenden Website: Die Tasten des Bedienfelds sind nach den von Ihnen gewählten http://www.kensington.com/...
  • Seite 57: Überwachung Und Steuerung

    SOURCE 1F Vor Inbetriebnahme SOURCE 11 Component SOURCE 14 Installieren Sie den USB-Kommunikationstreiber (EPSON USB-COM Driver) auf Ihrem Computer. Für weitere Informationen zum EPSON HDMI SOURCE 30 USB-COM-Treiber wenden Sie sich bitte an Ihren Händler oder an Video SOURCE 41 den nächstgelegenen Service.
  • Seite 58: Konfigurationsmenü

    Konfigurationsmenü In diesem Kapitel wird das Konfigurationsmenü mit seinen Funktionen erläutert.
  • Seite 59: Verwendung Des Konfigurationsmenüs

    Verwendung des Konfigurationsmenüs In diesem Abschnitt wird die Verwendung des Konfigurationsmenüs Wählen Sie einen Untermenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.
  • Seite 60: Liste Der Funktionen

    Liste der Funktionen Hauptmenüname Untermenüname Element oder Einstellwert Tabelle zum Konfigurationsmenü Video-Signal Autom., NTSC, NTSC4.43, PAL, Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie M-PAL, N-PAL, PAL60 und SECAM dem Bildsignal und von der Projektionsquelle abhängig. Seitenverhältnis Normal, Automatisch, 4:3, 16:9, Hauptmenüname Untermenüname Element oder Einstellwert...
  • Seite 61: Menü Bild

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Hauptmenüname Untermenüname Element oder Einstellwert projizierten Bildes (Quellensuche)" S.26 USB Type B USB Display und Link 21L Sprache 15 bzw. 35 Sprachen Menü Information Lampenstunden S.66 Quelle Eingangssignal Auflösung Video-Signal Wiederholrate Sync-Info Status...
  • Seite 62: Menü Signal

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Untermenü Funktion projizierten Bildes (Quellensuche)" S.26 Farbjustage Sie können die Farbintensität für Rot, Grün und Blau einzeln einstellen. (Diese Option kann nicht gewählt werden, wenn für den Adaptive IRIS- Farbmodus die Einstellung Wohnzimmer gewählt wurde.) Blende Stellen Sie diese Option auf Ein, um die IRIS-Blende einzustellen und so die optimale Belichtung für die zu projizierenden Bilder...
  • Seite 63 Liste der Funktionen Untermenü Funktion Untermenü Funktion Progressiv (Diese Einstellung kann nur angepasst werden, wenn eine Video-Signal Sie können das Eingangssignal des Video-Anschlusses Komponente Video oder RGB-Video mit einem einstellen. Mit der Einstellung Automatisch werden Zeilensprungsignal (480i/576i/1080i) eingegeben wird. Diese Videosignale automatisch erkannt.
  • Seite 64: Menü Einstellung

    Liste der Funktionen Untermenü Funktion Menü Einstellung Zeigerform Sie können hier die Zeigerform wählen. Zeiger 1: Zeiger 2: Zeiger 3: s "Zeigerfunktion (Zeiger)" S.47 Einstellung der Lampenhelligkeit auf eine von zwei möglichen Leistungsauf- Stufen. nahme Wählen Sie ECO, wenn die projizierten Bilder in einem dunklen Raum oder auf einer kleinen Leinwand zu hell sind.
  • Seite 65: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert USER-Taste Sie können auswählen, welcher Punkt des Konfigurationsmenüs der [User]-Taste auf der Fernbedienung zugewiesen werden soll. Durch Drücken der [User]-Taste wird der Bildschirm für die Auswahl/Einstellung des zugewiesenen Menüpunktes angezeigt, mit dem Sie die Auswahl/Einstellung per einfachem Tastendruck vornehmen können.
  • Seite 66: Menü Information (Nur Display)

    Liste der Funktionen Untermenü Funktion Untermenü Funktion Benutzerlogo Sie können das Benutzerlogo ändern, das während der Standby-Modus Wenn Sie Kommunikat. ein wählen, können Sie den Hintergrundanzeige, dem A/V Stummschalten usw. als Projektor von einem Computer aus überwachen und Hintergrundbild erscheint. steuern, selbst wenn sich der Projektor im Standby-Modus befindet.
  • Seite 67: Menü Reset

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Untermenü Funktion projizierten Bildes (Quellensuche)" S.26 Status Informiert über am Projektor aufgetretene Fehler. Diese Informationen werden möglicherweise benötigt, wenn der Wartungsdienst in Anspruch genommen wird. Zeigt die Seriennummer des Projektors an. Seriennummer Die Gesamtbetriebszeit für die ersten 10 Stunden wird als „0H“...
  • Seite 68: Fehlersuche

    Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.
  • Seite 69: Verwendung Der Hilfe

    Verwendung der Hilfe Tritt am Projektor ein Problem auf, können Sie durch Drücken der Help- Taste den Hilfe-Bildschirm aufrufen, der Sie bei der Problembeseitigung unterstützt. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung. Drücken Sie die [Help]-Taste. Der Hilfe-Bildschirm wird angezeigt. Unter Verwendung der Unter Verwendung des Fernbedienung...
  • Seite 70 Verwendung der Hilfe Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen Sie bitte den folgenden Abschnitt. s "Problemlösung" S.71...
  • Seite 71: Problemlösung

    Problemlösung Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: „Ablesen der Kontrollanzeigen“. Wenn das Problem durch die Kontrollanzeigen nicht deutlich genug erkennbar ist, lesen Sie bitten den folgenden Abschnitt. "Wenn die Kontrollanzeigen nicht weiterhelfen" S.75 Ablesen der Anzeigen Der Projektor ist mit den folgenden drei Anzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.
  • Seite 72: Kontaktliste Für Epson-Projektoren

    Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 73 Wenn der Fehler fortbesteht: Stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Wenn die Lampe zerbrochen ist: Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service.
  • Seite 74 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.
  • Seite 75: Wenn Die Kontrollanzeigen Nicht Weiterhelfen

    Problemlösung • Die Fernbedienung funktioniert nicht S.83 Wenn die Kontrollanzeigen nicht weiterhelfen • Ich möchte die Sprache für Meldungen und Menüs ändern S.83 Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen • Bilddateinamen werden in der Dia-Show nicht richtig angezeigt S.84 auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem angegebenen Seite nach.
  • Seite 76: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Haben Sie die Taste [t] gedrückt? Drücken Sie die Taste [t], um das Gerät einzuschalten. Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört. Schließen Sie das Netzkabel des Projektors richtig an. s Kurzanleitung Überprüfen Sie die Stromzufuhr.
  • Seite 77: Bewegte Bilder Werden Nicht Angezeigt (Nur Der Teil Des Bewegten Bilds Wird Schwarz)

    Problemlösung Bewegte Bilder werden nicht angezeigt (nur der Teil des bewegten Bilds wird schwarz) Überprüfen Abhilfe Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder dem Monitor ausgegeben? wenden Sie sich an den Computerhersteller.
  • Seite 78: Verschwommene, Unscharfe Oder Verzerrte Bilder

    Problemlösung Überprüfen Abhilfe Ist der richtige Anschluss ausgewählt? Drücken Sie zum Umschalten des Bildes die Taste [Source Search]-Taste auf der Fernbedienung oder auf dem Bedienfeld. s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.26 Ist der Computer / die Videoquelle eingeschaltet? Schalten Sie das Gerät ein.
  • Seite 79: Bildstörungen Oder Verzerrung Der Bilder

    S.62 Ist die Option Übertragung überlagerter Fenster ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx, und deaktivieren Sie dann das Kontrollkästchen Übertragung überlagerter Fenster. (Nur beim Projizieren des USB Displays) Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das Bildformat stimmt nicht...
  • Seite 80: Die Bildfarben Sind Nicht Richtig

    Problemlösung Überprüfen Abhilfe Wird das Bild mit E-Zoom noch vergrößert? Drücken Sie auf der Fernbedienung die [Esc]-Taste, um die E-Zoom-Funktion aufzuheben. s "Vergrößern von Bildausschnitten (E-Zoom)" S.48 Ist die Bildposition richtig eingestellt? (Dies gilt nur beim Projizieren von analogen RGB-Signalen, die am Anschluss Computer anliegen.) Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [ ]-Taste auf dem Bedienfeld des Projektors, um die Position anzupassen.
  • Seite 81: Bilder Zu Dunkel

    Problemlösung Überprüfen Abhilfe Ist die Farbjustage richtig eingestellt? Stellen Sie die Farbjustage im Konfigurationsmenü ein. s Bild – Farbjustage S.61 Wurden die Einstellungen für Farbsättigung und Farbton richtig Stellen Sie die Farbsättigung und den Farbton im Konfigurationsmenü ein. vorgenommen? s Bild – Farbsättigung, Farbton S.61 (Nur bei der Projektion von Bildern aus einer Videoquelle) Bilder zu dunkel...
  • Seite 82: Andere Probleme

    Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [t]-Taste der Fernbedienung.
  • Seite 83: Die Fernbedienung Funktioniert Nicht

    PCM-Ausgabe. Ist die Option Ton vom Projektor ausgegeben. ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx und wählen Sie dann Ton vom Projektor ausgegeben. (Nur beim Projizieren des USB Displays) Die Fernbedienung funktioniert nicht Überprüfen...
  • Seite 84: Bilddateinamen Werden In Der Dia-Show Nicht Richtig Angezeigt

    Problemlösung Bilddateinamen werden in der Dia-Show nicht richtig angezeigt Überprüfen Abhilfe Ist der Dateiname zu lang? Der Dateiname darf nicht länger als 8 Zeichen sein. Bei längeren Dateinamen werden Zeichen aus der Mitte des Namens ausgelassen, um ihn so auf 8 Zeichen zu reduzieren. Gibt es irgendwelche 2-Byte-Zeichen im Dateinamen? Es können in Dateinamen nur alphanumerische Zeichen und Symbole verwendet werden.
  • Seite 85: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.
  • Seite 86: Reinigung

    Reinigung Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Achtung werden. Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Achtung Schalten Sie den Projektor vor der Reinigung aus. Reinigen des Luftfilters Reinigung der Projektoroberfläche Reinigen Sie Luftfilter und Ansaugöffnung, wenn folgende Meldung...
  • Seite 87 Reinigung • Wenn auch nach der Reinigung noch die Meldung zur Reinigungsaufforderung angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. s "Austausch des Luftfilters" S.91 • Es wird empfohlen, diese Teile mindestens einmal alle 3 Monate zu reinigen.
  • Seite 88: Wechseln Der Verbrauchsmaterialien

    "Die Lampe sollte ausgewechselt werden. Bitte wenden Sie sich an Ihren • Bitte vermeiden Sie es, das Gerät wiederholt aus- und unverzüglich wieder Epson-Projektorhändler oder bestellen Sie auf www.epson.com." einzuschalten. Wenn der Projektor häufig ein- und ausgeschaltet wird, kann die Lebensdauer der Lampen verringert werden.
  • Seite 89 Wechseln der Verbrauchsmaterialien Achtung Warten Sie, bis sich die Lampe ausreichend abgekühlt hat, bevor Sie die Lampenabdeckung abnehmen. Ist die Lampe noch heiß, können Sie sich Sie sich verbrennen oder verletzen. Nach dem Ausschalten der Stromversorgung dauert es etwa eine Stunde, bis die Lampe ausreichend abgekühlt ist. Nachdem Sie den Projektor ausgeschaltet haben und ein doppeltes Tonsignal zur Bestätigung ertönt, ziehen Sie das Netzkabel ab.
  • Seite 90 Wechseln der Verbrauchsmaterialien Nehmen Sie die alte Lampe heraus, indem Sie am Griff ziehen. Wenn die Lampe beschädigt ist: Ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler. Kontaktliste für Epson-Projektoren ① ② ② ①...
  • Seite 91: Zurücksetzen Der Lampenstunden

    Wechseln der Verbrauchsmaterialien Führen Sie den Reset der Lampenstunden nur durch, wenn die Lampe ausgetauscht wurde. Andernfalls wird die Lampenaustauschperiode nicht korrekt angegeben. Austausch des Luftfilters Austauschperiode des Luftfilters Wenn die Meldung häufig erscheint, obwohl der Luftfilter gereinigt wurde, wechseln Sie ihn aus. Vorgehen beim Wechseln des Luftfilters Achtung •...
  • Seite 92 Wechseln der Verbrauchsmaterialien Den Luftfilter entfernen. Halten Sie die Abdeckung des Luftfilters, und ziehen Sie sie gerade heraus. Einsetzen des neuen Luftfilters. Schieben Sie den Luftfilter nach innen, und drücken Sie ihn hinein, bis er einrastet.
  • Seite 93 Wechseln der Verbrauchsmaterialien Schließen Sie die Abdeckung des Luftfilters. Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Filterrahmen: ABS Filter: Polyurethanschaum...
  • Seite 94: Anhang

    Anhang...
  • Seite 95: Sonderzubehör Und Verbrauchsmaterialien

    Für die Deckenbefestigung des Projektors sind spezielle Fachkenntnisse Eine kompakte, leicht zu transportierende Leinwand. (Bildformat 4:3) erforderlich. Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Mobile Leinwand 60" ELPSC27 Kontaktliste für Epson-Projektoren Mobile Leinwand 80"...
  • Seite 96: Leinwandgröße Und Projektionsabstand

    Leinwandgröße und Projektionsabstand Projektionsabstand Leinwandgröße 4:3 Kleinster Abstand (Fern) bis größter Abstand (Nah) 50" 100x76 158 - 190 60" 120x91 190 - 229 70" 142x107 222 - 267 80" 160x120 255 - 306 100" 200x150 319 - 383 150" 300x230 480 - 577 200"...
  • Seite 97 Leinwandgröße und Projektionsabstand Einheit: cm Leinwandgröße 16:10 Kleinster Abstand (Fern) bis größter Abstand (Nah) 35" 76x47 97 - 117 40" 86x54 111 - 134 50" 110x67 139 - 168 60" 130x81 168 - 202 80" 170x110 225 - 270 100" 220x130 281 - 338 150"...
  • Seite 98: Unterstützte Bildschirmformate

    Unterstützte Bildschirmformate Komponente Video Unterstützte Bildschirmauflösungen Signal Wiederholrate (Hz) Auflösung (Pixel) Computersignale (analog RGB) SDTV (480i) 720x480 SDTV (576i) 720x576 Signal Wiederholrate (Hz) Auflösung (Pixel) SDTV (480p) 720x480 60/72/75/85 640x480 SDTV (576p) 720x576 SVGA 56/60/72/75/85 800x600 HDTV (720p) 50/60 1280x720 60/70/75/85 1024x768 HDTV (1080i)
  • Seite 99 Unterstützte Bildschirmformate Signal Wiederholrate (Hz) Auflösung (Pixel) SDTV (480i/480p) 720x480 SDTV (576i/576p) 720x576 HDTV (720p) 50/60 1280x720 HDTV (1080i) 50/60 1920x1080 HDTV (1080p) 24/30/50/60 1920x1080...
  • Seite 100: Technische Daten

    Technische Daten Allgemeine Technische Daten zum Projektor EH-TW480 Produktname Abmessungen 295 (B) x 79 (H) x 228 (T) mm 0,59" weit LCD-Bildschirmgröße Anzeigemethode Polysilizium TFT-Aktivmatrix 1.024.000 Auflösung WXGA (1280 (B)x 800 (H) Punkte) x 3 Manuell Fokussierung Manuell (1 bis 1,2)
  • Seite 101 Technische Daten 2 x RCA-Stecker Audio Input-Anschluss HDMI (Audio wird nur von PCM unterstützt) HDMI-Anschluss USB-Buchse (Typ A) USB(TypeA)-Anschluss USB-Buchse (Typ B) USB(TypeB)-Anschluss * Unterstützt USB 2.0. Es kann jedoch nicht garantiert werden, dass alle Geräte mit USB-Unterstützung an den USB-Buchsen funktionieren.
  • Seite 102 Technische Daten Neigungswinkel Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 30˚. Er könnte beschädigt werden oder einen Unfall verursachen.
  • Seite 103: Ansicht

    Ansicht Objektivmitte Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung Einheit: mm...
  • Seite 104: Glossar

    Glossar In diesem Abschnitt werden schwierige Begriffe kurz beschrieben, die nicht im Text dieser Anleitung erklärt werden. Weitere Informationen finden Sie in anderen handelsüblichen Veröffentlichungen. Das Verhältnis zwischen der Breite eines Bildes und seiner Höhe. Bildschirme mit einem Horizontal/Vertikal-Verhältnis von 16:9, wie z. B. HDTV- Bildformat Bildschirme, werden auch Breitbildschirme genannt.
  • Seite 105 Glossar Das lichtabstrahlende Element eines Bildschirms kann die gleiche Luminanz und Farbe nur für einen äußerst kurzen Zeitraum aufrecht erhalten. Wiederholrate Daher muss das Bild mehrere Male pro Sekunde abgetastet und am lichtabstrahlenden Element aktualisiert werden. Die Anzahl der Aktualisierungen pro Sekunde wird als Wiederholrate bezeichnet und in Hertz (Hz) ausgedrückt.
  • Seite 106: Allgemeine Hinweise

    Microsoft Windows 98 Betriebssystem nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der ® ® Microsoft Windows Me Betriebssystem entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. ® ® Microsoft Windows 2000 Betriebssystem ® ® Microsoft Windows XP Betriebssystem ©SEIKO EPSON CORPORATION 2011.
  • Seite 107: Index

    Index Direktes Einschalten ........66 Hintere Füße ..........9 Display ............65 Hintergrundanzeige ........65 A/V-Stummschaltung ......... 46 Dokumentenkamera ........95 Höhenlagen-Modus ........66 Adaptive IRIS-Blende ......37, 62 Dynamisch ............ 36 Horizontal Keystone Adjuster ....32 Anzeigeeinstellungen ........45 Anzeigen ..........
  • Seite 108 Index Netzbuchse ............. 8 Schärfe ............61 Verbrauchsmaterialien ....... 95 Schieber H-Keystone ........32 Videoanschluss ..........8 Seitenverhältnis ..........63 Video-Signal ........... 63, 67 Signal-Menü ..........62 Vollsperre ............. 55 Objektivdeckel-Timer ......... 66 Sleep-Modus ..........66 Volume-Taste ..........11 Sonderzubehör ..........95 Vorgehen beim Lampenwechsel ....
