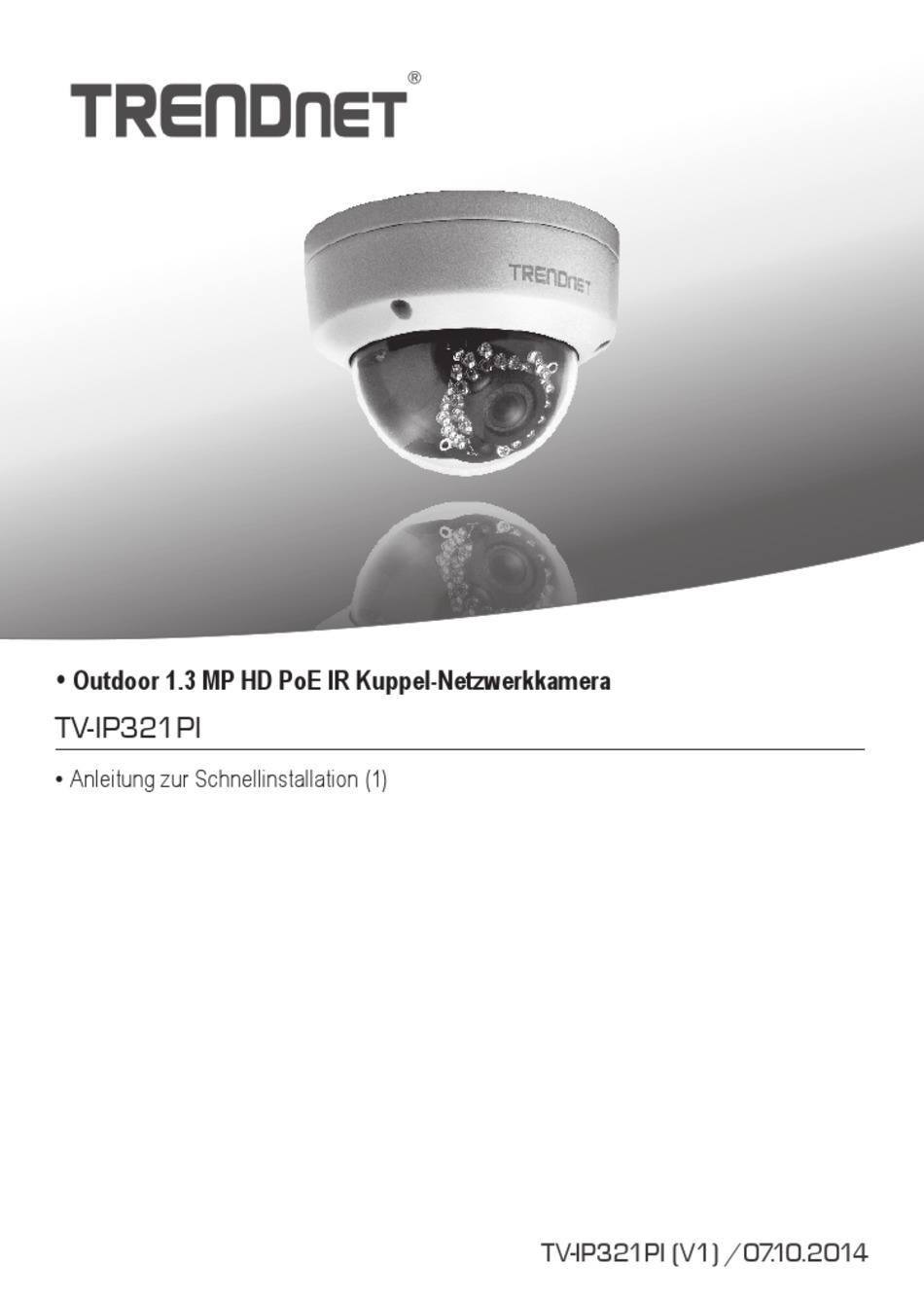

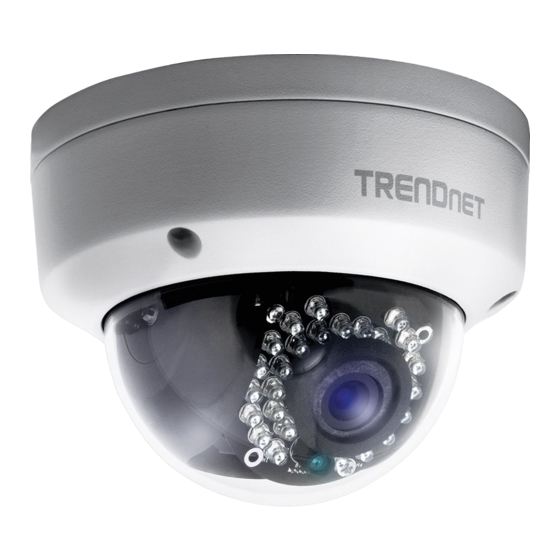

- Seite 1 Ÿ Outdoor 1.3 MP HD PoE IR Kuppel-Netzwerkkamera TV-IP321PI Anleitung zur Schnellinstallation (1) Ÿ TV-IP321PI (V1) /07. 1 0.2014...
-
Seite 2: Bevor Sie Anfangen
Ÿ Kabelgebundenes Netzwerk Ÿ Netzwerkkabel Anmerkung: Ÿ Die TV-IP321PI funktioniert mit Power over Ethernet (PoE) Geräten, die dem IEEE 802.3af Standard entsprechen. Ÿ Die TV-IP321PI hat einen 5.5 mm Hohlstecker zum Anschluss eines optionalen 12 V DC 1A Netzadapters (Modell 12VDC1A, separat erhältlich). -
Seite 3: Installation Der Hardware Und Konfiguration
Anmerkung: Bitte laden Sie die neueste Version der Software für den Einrichtungsassistenten unter http://www.trendnet.com/support herunter und wählen Sie die TV-IP321PI aus der Aufklappliste für Produkt-Downloads aus. 1. Installieren oder montieren Sie die IP-Kamera erst, nachdem Sie die unten stehenden Installationsschritte durchgeführt haben. Platzieren Sie die IP-Kamera vorübergehend neben Ihrem Computer. - Seite 4 7. Verbinden Sie die Kamera am Netzwerk-Port über ein Netzwerkkabel mit Ihrem PoE Switch. Die IR-LEDs leuchten schwach rot auf. Warten Sie 60 Sekunden, während die Kamera hochfährt. Klicken Sie auf Weiter. 8. Wählen Sie Ihre Kamera aus. Klicken Sie auf Weiter und folgen Sie den Anweisungen.
- Seite 5 10. Die urprungliche Konfiguration ist abgeschlossen! Ihre Kamera ist jetzt mit Ihrem Netzwerk verbunden. Klicken Sie auf den Hyperlink, um den Zugriff auf die Administratorseite zu bestätigen. Dadurch wird ein Webbrowser geöffnet. Minimieren Sie den Webbrowser, um mit der Installation fortzufahren, und klicken Sie dann auf Weiter.
- Seite 6 Handbuch Ihres Routers und in den Produktanleitungen der Kamera. 13. Installieren Sie die Kamera am gewünschten Ort. Wenden Sie bitte ein der folgenden Methoden an, um die IP-Kamera über PoE mit Ihrem Netzwerk zu verbinden: Verwendung des TV-IP321PI mit einem PoE Switch (TPE-S44) TPE-S44 TV-IP321PI Non PoE...
- Seite 7 Router Ÿ Verbinden Sie den Netzadapter mit dem TPE-105I und dann mit einer Steckdose. Ÿ Verlegen Sie ein Netzwerkkabel vom TV-IP321PI zum P+ DATA OUT (PoE) Port. Ÿ Verlegen Sie ein Netzwerkkabel von einem Switch oder Router (z.B. TEW-818DRU) zum DATA IN (nicht-PoE) Port des TPE-105I.
- Seite 8 Anbringen der Kamera Anmerkung: Tipps zur Festlegung des geeigneten Kamerablickwinkels entnehmen Sie bitte dem Benutzerhandbuch. 1. Lockern Sie die justierbare Mutter und nehmen Sie die Abdeckung ab. 2. Positionieren Sie die Kamera manuell wie gewünscht. 3. Legen Sie die mitgelieferte Schablone auf die Befestigungsoberfläche auf. Ceiling Mounting Hole Hole...
- Seite 9 9. Richten Sie die Halterung an den Dübeln aus und befestigen Sie dann die Kamera mit den mitgelieferten Schrauben an der Decke. 10. Schalten Sie die Kamera ein, indem Sie das andere Ende des Kabels mit einem PoE-Switch oder Injektor in Ihrem Netzwerk verbinden. 11.
- Seite 12 Garantía Limitada TRENDnet garantiza sus productos contra defectos en los materiales y mano de obra, bajo uso y servicio normales, durante el siguiente periodo de tiempo a partir de la fecha de compra. Garantía: 3 años (Cuando proceda: 1 año de garantía para componentes de adaptadores de corriente, fuente de alimentación y ventiladores de refrigeración.)
- Seite 13 TV-IP321PI Гарантія компанії Гарантія компанії TRENDnet поширюється на дефекти, що виникли з вини виробника, при дотриманні умов експлуатації та обслуговування протягом встановленого періоду з моменту придбання. (Продукт: Обмежена гарантія: 3 роки обмеженої гарантії (Поширюється: Протягом 1 року на силові адаптери, джерела живлення і...
