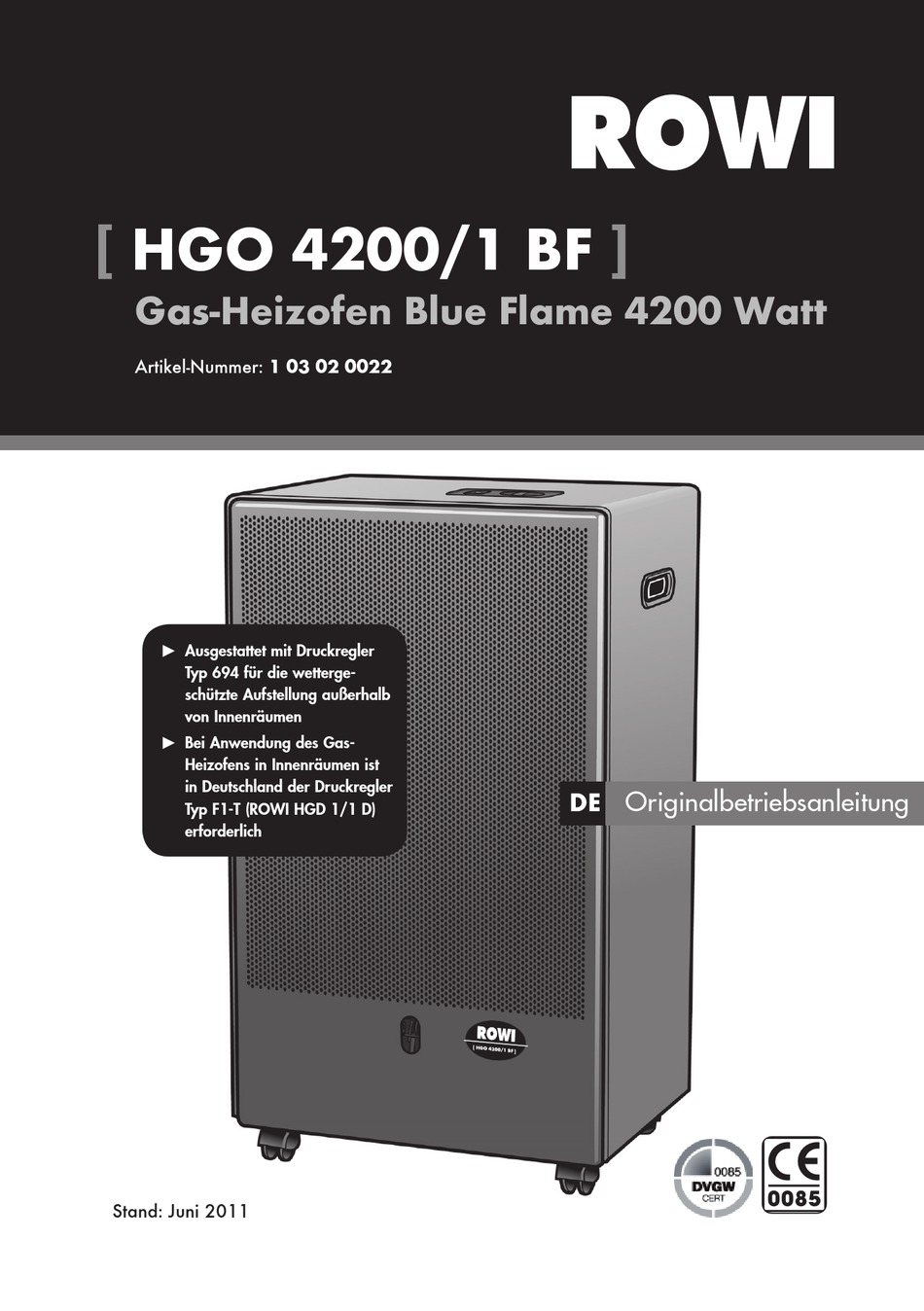

HGO 4200/1 BF

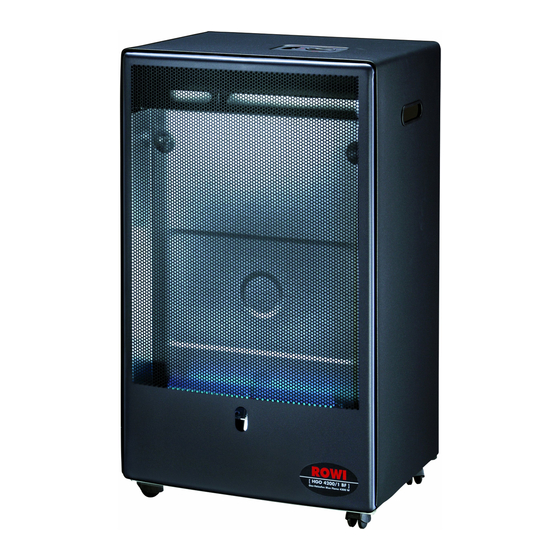

Gas-Heizofen Blue Flame 4200 Watt
Artikel-Nummer: 1 03 02 0022
P Ausgestattet mit Druckregler
Typ 694 für die wetterge-
schützte Aufstellung außerhalb
von Innenräumen
P Bei Anwendung des Gas-
Heizofens in Innenräumen ist
in Deutschland der Druckregler
Typ F1-T (ROWI HGD 1/1 D)
erforderlich
Stand: Juni 2011
]
DE Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rowi HGO 4200/1 BF

Inhaltszusammenfassung für Rowi HGO 4200/1 BF

  • Seite 1 Artikel-Nummer: 1 03 02 0022 P Ausgestattet mit Druckregler Typ 694 für die wetterge- schützte Aufstellung außerhalb von Innenräumen P Bei Anwendung des Gas- Heizofens in Innenräumen ist in Deutschland der Druckregler DE Originalbetriebsanleitung Typ F1-T (ROWI HGD 1/1 D) erforderlich Stand: Juni 2011...
  • Seite 2 Bitte beachten Sie folgende Sicherheitshinweise: Nur für die wettergeschützte Aufstellung außerhalb von Wohnräumen! Für den Betrieb in Wohnräumen ist ein Regler des Typs F1-T zu verwenden! Nur bei ausreichender Belüftung betreiben! 2/28...

  • Seite 3: Symbolerklärung

    Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Gas-Heizofens erlauben.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Leistung und Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 2.8.1 Allgemeine Sicherheitshinweise 2.8.2 Spezifische Sicherheitshinweise 2.8.3 Verhaltensregeln bei Gasgeruch Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen Montage und Installation 3.4.1 Montage des Druckreglers Typ 694 (im Lieferumfang enthalten)
  • Seite 5 Reinigung und Instandhaltung Sicherheitsmaßnahmen Reinigung und Instandhaltung durch Benutzer 6.2.1 Reinigung 6.2.2 Instandhaltung Fehlersuche und Reparatur Reinigung und Instandhaltung durch qualifizierte Personen Gewährleistung Umfang Abwicklung Online-Registrierung Ersatz- und Ausstattungsteile Entsorgung 5/28...

  • Seite 6: Konformitätserklärung

    Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung des Gerätes: HGO 4200/1 BF Gas-Heizofen Blue Flame 4200 W Artikel-Nummer: 1 03 02 0022 Einschlägige EG-Richtlinien:...

  • Seite 7: Produktbeschreibung

    Produktbeschreibung Allgemeines Der Gas-Heizofen Blue Flame 4200 Watt überzeugt durch seine starke Heizleistung bei niedrigem Verbrauch. Eine konstante Wärmeverteilung führt zu einem effizienten Energie- einsatz und gleichzeitig zu weniger Schadstoffemission. Damit tragen auch Sie zu einem verantwortungsbewussten Umgang mit unserer Umwelt bei. Typenschild und Kurzanweisung Das Typenschild des Gas-Heizofens Blue Flame 4200 Watt mit allen relevanten technischen Daten ist auf der linken Seitenwand im Innenraum des Gehäuses angebracht.

  • Seite 8: Produktsicherheit

    Produktsicherheit Um bereits im Vorfeld mögliche Gefahren so weit wie möglich auszuschließen, wurden vom Hersteller folgende Sicherheitsinstallationen vorgenommen: P Thermoelement Ein Thermoelement verhindert ungewolltes Ausströmen von ungesichertem Gas. Solange die Wächterflamme das Thermoelement erhitzt, ist der Gasdurchlass offen. Sobald die Wächterflamme erlischt, wird der Gasfluss unterbrochen.

  • Seite 9: Untersagte Anwendungsbereiche

    Tab. 2: Angaben zu Leistung und Verbrauch Untersagte Anwendungsbereiche Bitte beachten Sie, die Benutzung des Gas-Heizofens in Innenräumen ist in Deutschland nur mit dem Druckregler Typ F1-T (ROWI HGD 1/1D Art.Nr. 3 03 02 0001) erlaubt. Der Gas-Heizofen darf NICHT in Betrieb genommen werden: P in feuchten Räumen (z.
  • Seite 10 Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-...

  • Seite 11: Spezifische Sicherheitshinweise

    Substanzen entzünden. 2.8.2 Spezifische Sicherheitshinweise Bitte beachten Sie, die Benutzung des Gas-Heizofens in Innenräumen ist in Deutschland nur mit dem Druckregler Typ F1-T (ROWI HGD 1/1D Art.Nr. 3 03 02 0001) erlaubt. Beachten Sie unbedingt die folgenden Aufstellbedingungen: P Verwenden Sie den Heizofen nicht in Räumen unter 40 m Rauminhalt.

  • Seite 12: Verhaltensregeln Bei Gasgeruch

    P Tauschen Sie die Gasflasche in flammenfreier Umgebung aus. P Beachten Sie die Technischen Regeln für Flüssiggas (TRF 2011). P Das Gerät ist unbedingt am Gas-Hahn der Gasflasche außer Betrieb zu nehmen. P Bewegen Sie das Gerät nicht, solange es in Betrieb ist. P Achten Sie bei der Installation der Gasflasche darauf, dass der Gasschlauch nicht verdreht bzw.

  • Seite 13: Aufbewahren Der Originalverpackung

    P Handelsübliche Propan-/Butangasflasche mit 5 kg- oder 11 kg-Füllgewicht. Wechseln Sie den Druckregler nach 10 Jahren und den Gasschlauch nach 5 Jahren ab Herstelldatum aus. Das Herstelldatum ist auf dem Druckregler sichtbar einge- prägt und auf dem Gasschlauch aufgedruckt. Verwenden Sie hierfür nur ROWI Original-Ersatzteile Montage und Installation 3.4.1 Montage des Druckreglers Typ 694 (nicht für Innenräume zulässig)

  • Seite 14: Prüfung Der Dichtheit

    1. Lösen Sie die Schrauben der Rückwand und nehmen Sie die Rückwand ab. Der Druck- regler befindet sich im Innenraum des Gehäuses. 2. Verbinden Sie den Druckregler mit der Gasflasche, indem Sie die Verbindungsmutter (1) des Druckreglers (2) durch Linksdrehung (von Hand) auf das Gashahngewinde (3) schrauben (siehe Abb.

  • Seite 15: Dichtheitsprüfung

    4. Wiederholen Sie die Schritte 1 – 3. Prüfen Sie, ob die Undichtheit behoben werden konnte. Sollten Sie nach wie vor eine Undichtheit feststellen, muss der Gasschlauch samt Druckregler ausgetauscht werden. Wenden Sie sich in diesem Fall an das ROWI Service- Center (siehe Kapitel 7).

  • Seite 16: Installation Der Gasflasche

    3.4.4 Installation der Gasflasche Erst wenn sämtliche Undichtheiten beseitigt wurden und die Dichtheit aller Komponenten sichergestellt ist, darf die Gasflasche in das Innere des Heizofens gestellt werden: 1. Stellen Sie die Gasflasche in den Innenraum des Gas-Heizofens. Beachten Sie dabei: Der Gasschlauch darf auf keinen Fall geknickt und/oder verdreht werden.

  • Seite 17: Verwendung Des Druckreglers Typ F1-T Für Innenräume

    Verwendung des Druckrgelers Typ F1-T (ROWI HGD 1/1 D) für Innenräume Die Verwendung des Gas-Heizofens in Innenräumen mit dem Druckregler Typ F1-T ist nur in Deutschland erforderlich! Spezifische Sicherheitshinweise Beachten Sie unbedingt die folgenden Aufstellbedingungen: P Verwenden Sie den Gas-Heizofen nicht in Hochhäusern, Räumen unter Erdniveau, Bade- und Schlafzimmer sowie in Fahrzeugen und Booten.

  • Seite 18: Prüfung Der Dichtheit

    1. Lösen Sie die Schrauben der Rückwand und nehmen Sie die Rückwand ab. Der Druck- regler befindet sich im Innenraum des Gehäuses. 2. Lösen Sie die Verbindungsmutter des mitgelieferten Druckreglers mit einem Gabelschlüs- sel. Anschließend lösen Sie den Ausgangsanschluss des Druckreglers vom Gasschlauch. 3.
  • Seite 19 4. Betätigen Sie dann bei gleichzeitig gedrücktem Drehknopf den Piezodruckknopf mehr- mals hintereinander, um die Wächterflamme zu entzünden (siehe Abb. 5). Ist die Wäch- terflamme sichtbar, gehen Sie wie folgt vor: a) Befindet sich zwischen Flamme und Rohr ein Spalt (siehe Abb. 4a), halten Sie den Startknopf weitere 15 Sekunden lang gedrückt, solange bis sich die Flamme direkt auf das Rohr abgesetzt hat (siehe Abb.

  • Seite 20: Abschalten Des Gerätes

    P Bei den ersten Brennerzündungen kann sich unter Umständen etwas Rauch ent- wickeln. P Bei der Erhitzung des Gerätes dehnen sich die Bauteile aus. Dies verursacht ein hörbares Geräusch. Abschalten des Gerätes 1. Schließen Sie den Gashahn an der Gasflasche durch Rechtsdrehung an die Gasflasche. 2.

  • Seite 21: Wiederverpacken Für Private Transportzwecke

    Heizofen nach vollständiger Abkühlung mit einer Plastikfolie ab, damit er vor Verun- reinigungen und dadurch hervorgerufenen Beschädigungen und Funktionsstörungen geschützt ist. Wiederverpacken für private Transportzwecke Zur Vermeidung von Transportschäden verpacken Sie den Gas-Heizofen im Falle eines Transportes immer in der Originalverpackung und entfernen Sie die Gasflasche. Fixie- ren Sie den Gasschlauch und den Druckregler.

  • Seite 22: Fehlersuche Und Reparatur

    P Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 7). Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Wächterflamme brennt Die Düse ist verunreinigt Reinigen Sie die Düse gelb.

  • Seite 23: Reinigung Und Instandhaltung Durch Qualifizierte Personen

    Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 6.2 - 6.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 7) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche.

  • Seite 24: Abwicklung

    Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungs- anleitung nach. In Kapitel 4.2 finden Sie entsprechende Hinweise zur Beseitigung von Funktionsstörungen.

  • Seite 25: Online-Registrierung

    Die Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang- reichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten. Und so einfach geht’s: 1.

  • Seite 26: Entsorgung

    2 03 02 0015 Gasschlauch 2 03 02 0002 Tab. 4: Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien.
  • Seite 27 [ Notizen ] 27/28...
  • Seite 28 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
