CIARRA CBCB4850 Benutzerhandbuch Und Installationsanleitung
  1. Anleitungen
  2. Marken
  3. CIARRA Anleitungen
  4. Dunstabzugshauben
  5. CBCB4850
  6. Benutzerhandbuch und installationsanleitung

CIARRA CBCB4850 Benutzerhandbuch Und Installationsanleitung

Vorschau ausblenden Andere Handbücher für CBCB4850:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Model Number:
CBCB4850
CBCS4850
www.ciarraappliances.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für CIARRA CBCB4850

Inhaltszusammenfassung für CIARRA CBCB4850

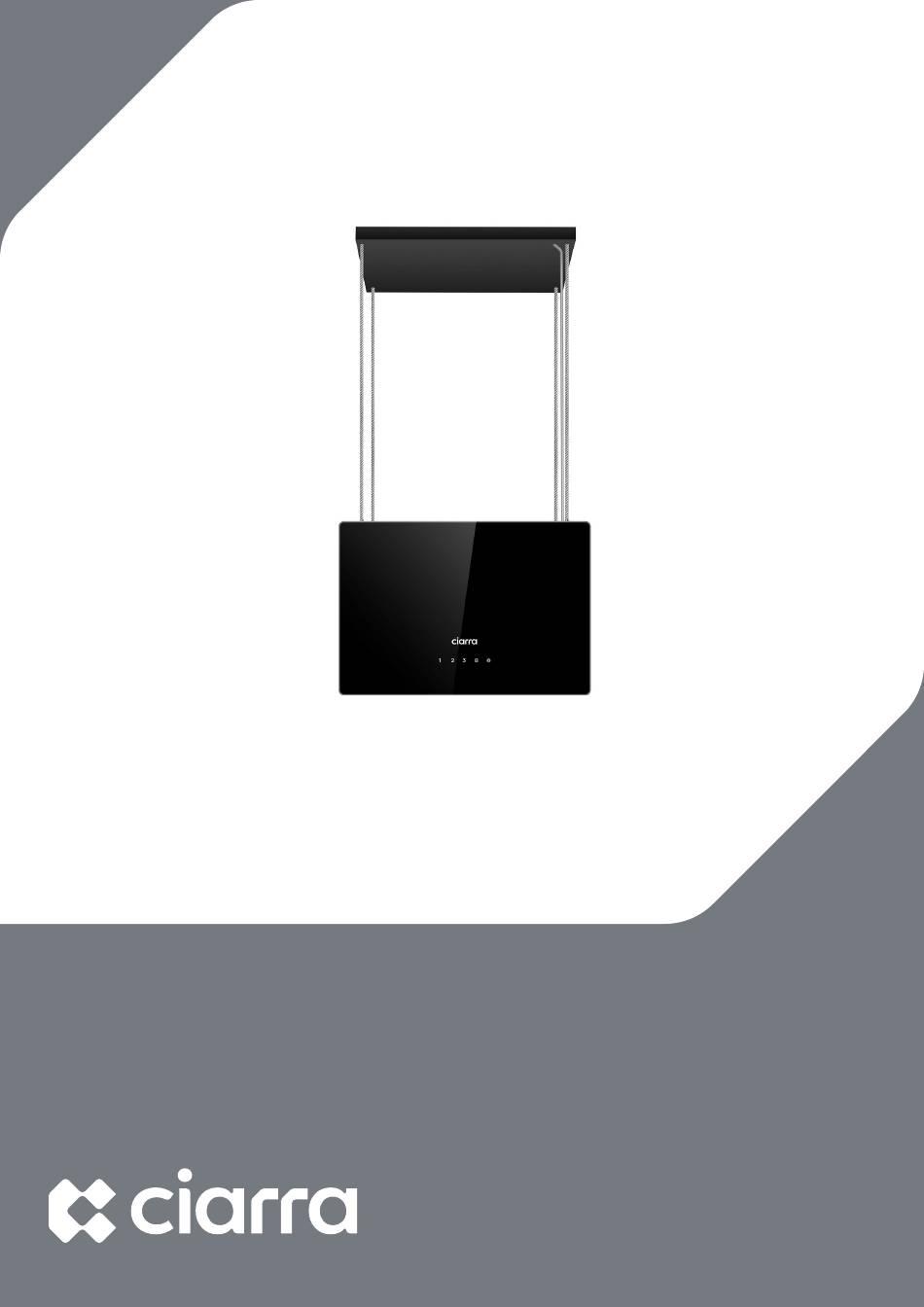

  • Seite 1 Model Number: CBCB4850 CBCS4850 www.ciarraappliances.com...
  • Seite 30 Sehr geehrte Kunden: Vielen Dank für Ihren Einkauf, bitte lesen Sie diese Bedienungsanleitung vor der Installation & Verwendung sorgfältig durch. Bei Fragen kontaktieren Sie uns bitte unter: E-mail: info@ciarraappliances.com...
  • Seite 31 INHALT Sicherheit --------------------------------------30-31 Spezifikationen------------------------------------32 Vor der Verwendung der Dunstabzugshaube------33 Vorbereitung für die Installation-------------------34 Installation-------------------------------------35-43 Installation der Dunstabzugshaube---------------------35-42 Installation von Aktivkohlefiltern ---------------------------43 Bedienung--------------------------------------44-48 Reinigung und Instandhaltung------------------49-51 Fettfilter----------------------------------------------------49 Aktivkohlefilter ---------------------------------------------49 Reinigung von Edelstahl ------------------------------------49 Reinigung von Lackierten Oberflächen ---------------------49 LED Ersatz-----------------------------------------------50-51 Störungssuche -------------------------------------52 Umweltschutz ------------- ------------------------53...

  • Seite 32: Sicherheit

    Sicherheit WARNUNG Um das Risiko von Feuer, Stromschlag oder Verletzungen von Personen zu verringern, beachten Sie bitte Folgendes:  Verwenden Sie bitte dieses Gerät nur in der vom Hersteller vorgesehenen Weise. Bei Fragen kontaktieren Sie bitte den Hersteller unter der in der Garantie angegebenen Adresse oder Telefonnumme.
  • Seite 33 Sicherheit WARNUNG UM DAS VERLETZUNGSRISIKO VON PERSONEN BEI DER VERANSTALTUNG ZU REDUZIEREN BEACHTEN SIE BEI EINEM REIHE TOP FETTFEUER FOLGENDES*: ERSTICKEN SIE BITTE DIE FLAMMEN mit einem dicht schließenden Deckel, Backblech oder Metallschale und schalten Sie dann den Brenner aus. Achten Sie darauf, Verbrennungen zu vermeiden. WENN DIE FLAMMEN NICHT SOFORT erlöschen, evakuieren und rufen Sie bitte die Feuerwehr an.

  • Seite 34: Spezifikationen

    Spezificationen CBCB4850 CBCS4850 Stromspannung 220V-240V~ 50Hz Motorleistung 1 x85W Leistung von Lampen 2 x1W+2.5W(UV) 482*318*2000mm MAX Gerätedimension (W x T x H) Hinweis: Der Hersteller behält sich das Recht vor, technologische Verbesserungen oder Modifikationen ohne vorherige Ankündigung vorzunehmen.

  • Seite 35: Vor Der Verwendung Der Dunstabzugshaube

    Vor der Verwendung der Dunstabzugshaube VORSICHT: Bevor Sie mit der Installation fortfahren, überprüfen Sie, ob Teile fehlen oder beschädigt sind, wenden Sie sich an den Hersteller. Beachten Sie alle geltenden Gesetze und Verordnungen. Lassen Sie die Dunstabzugshaube von einem qualifizierten Techniker installieren.

  • Seite 36: Vorbereitung Für Die Installation

    Vorbereitung für die Installation Vorbereitung für die Installation: a) Umluftbetrieb Umluftmodus: Umluft mit Aktivkohlefilter (erforderlich), die Gerüche und Odeure können durch die obere Entlüftungsöffnung gefiltert und entlüftet werden und das Auspuffrohr wird nicht benötigt. b) Schließen Sie die Stromversorgung vor der Installation nicht an.

  • Seite 37: Installation

    Installation Installieren Sie die Dunstabzugshaube (Absaugung): Entfernen Sie alle Schutzfolien von der Haube und/oder Teilen. 2) Empfohlene Installationshöhe: 65~75cm über dem Kochfeld für beste Absaugung.  Erforderliche Höhe über Gaskochfeld: 750 mm;  Erforderliche Höhe über Elektrokochfeld: 650 mm. 650mm 750mm...
  • Seite 38 Installation 3) Hier ist die Zeichnung der 1:1 Bohrlochmontage: Erweiterung 269.66mm sbolzenlöcher Selbstschneidende Schraubenlöcher 239.64mm 4) Bohren Sie gemäß der 1:1 Montagezeichnung vier Löcher mit Ø 8 mm, um die Hängeplatte aufzunehmen, und schrauben Sie die Halterung mit den mitgelieferten Dehnschraubenlöchern an der Decke fest. ACHTUNG: Wenn die Decke aus Holz besteht, müssen keine Löcher gebohrt werden, und die Hängeplatte wird mit vier 6*40 mm- Schrauben direkt an der Decke befestigt.
  • Seite 39 Installation 5) Führen Sie die vier Stahlkabel durch den Kabelhalter der Dunstabzugshaube. Drahtseil Kabel Halter KOMPONENTEN: Teil 3:Drahtseil X 4 6) Führen Sie die vier Stahlkabel und das Netzkabel durch die Dekorplatte. Dekorplatte KOMPONENTEN: Teil 7: Dekorplatte X 1...
  • Seite 40 Installation 7) Heben Sie die Dunstabzugshaube an (mindestens zwei Personen) und führen Sie die vier Drahtseile durch die entsprechenden Kabelhalter an der Hängeplatte. Passen Sie die Höhe der Dunstabzugshaube entsprechend der tatsächlichen Szene an, und das Kabel wird automatisch durch den Kabelhalter verriegelt.
  • Seite 41 Installation HINWEIS: Die Kabel können nur eingestellt werden, wenn die Spitze der Kabelhalter gedrückt werden. 8) Regeln Sie die Höhe dieser 4 Drahtseile und verwenden Sie eine Wasserwaage,um die Dunstabzugshaube in die horizontale Position zu bringen. Wasserwaage Lineal 650/750mm...
  • Seite 42 Installation 9) Schließen Sie das Netzkabel der Dunstabzugshaube an. Wenn sich an der Decke ein Stromanschluss befindet, müssen Sie das Netzkabel durch die Dekorplatte führen und das Netzkabel an den Stromanschluss an der Decke anschließen. Wenn an der Decke kein Stromanschluss vorhanden ist, schließen Sie das Netzkabel an den Stromanschluss an (es ist nicht unbedingt erforderlich, das Netzkabel durch die Dekorplatte zu führen).
  • Seite 43 Installation 10) Schieben Sie die Dekorplatte nach oben, damit sie an den Magneten der Hängeplatte befestigt werden kann...
  • Seite 44 Installation 11) Reißen Sie das Klebeband vom Luftauslass ab. Klebeband 12) Schalten Sie die LED-Leuchten ein/aus und prüfen Sie, ob die Funktionen ordnungsgemäß funktionieren.

  • Seite 45: Installation Von Aktivkohlefiltern

    Installation Installation von Aktivkohlefiltern (UMLUFT): Aktivkohlefilter kann zum Einfangen von Gerüchen verwendet werden. Damit der Aktivkohlefilter eingebaut werden kann, muss zuerst der Fettfilter abgenommen werden. Drücken Sie bitte das Schloss und ziehen Sie den Fettfilter nach unten. 2. Stecken Sie bitte einen Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn, bis er einrastet.

  • Seite 46: Bedienung

    Bedienung Bevor Sie mit dem Kochen beginnen, schalten Sie immer Ihre Dunstabzugshaube ein, um einen Luftstrom in der Küche herzustellen. Elektronische Tasten Bedienen Sie die Dunstabzugshaube wie folgt: Standby-Modus Nachdem die Dunstabzugshaube eingestöpselt hat, ertönt der Summer und alle Kontrollleuchten leuchtet 1 Sekunde und dann aus. Die Dunstabzugshaube geht in den Standby-Modus.
  • Seite 47 Bedienung Smart Life APP Die Smart Life App herunterladen und installieren 1. Sie müssen ein Android-Handy oder iPhone verwenden, um diese App herunterladen und verwenden zu können. 2. Öffnen Sie den App Store (Apple-Geräte) oder Google Play Store (Android-Geräte) auf Ihrem Smartphone oder Tablet. Suchen Sie im Store nach „Smart Life“...
  • Seite 48 Bedienung 2. Wählen Sie 1. Öffnen Sie die 3. Wählen Sie die „Küchengeräte“ aus der Smart Life App und „Dunstabzugshau Menüleiste auf der be“. klicken Sie auf „Gerät linken Seite. hinzufügen“. 4. Verbinden Sie Ihr 5. Wenn Sie diese 6. Drücken Sie „Light Ein/ Zuhause Schnittstelle Aus“...
  • Seite 49 Bedienung 7. Klicken Sie auf „Prüfen 8. Gerät hinzufügen... 9. Wenn Sie diese Sie, ob den Status der Schnittstelle sehen, Kontrollleucht schnell bedeutet dies, dass Sie Ihr blinkt“ und klicken Sie Gerät erfolgreich „Weiter“. verbunden haben. 12. Wählen Sie „Mitglied 11.

  • Seite 50: Funktion Der Uv-Lampe

    Bedienung Funktion der UV-Lampe WARNUNG: 1. UV-Lampe kann nicht mit bloßen Händen berührt und nicht abgenommen werden. 2. Wenn die Frontblende geöffnet ist, kann die UV-Lampe nicht eingeschaltet werden. Dieses Gerät enthält einen UV-Emitter. Schauen Sie nicht direkt in das Licht, um Augenschäden zu vermeiden 3.

  • Seite 51: Reinigung Und Instandhaltung

    Reinigung und Instandhaltung Die ordnungsgemäße Wartung der Dunstabzugshaube gewährleistet die ordnungsgemäße Leistung des Geräts. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker oder trennen Sie die Dunstabzugshaube von der Stromversorgung. FETTFILTER Die Fettfilter sollten regelmäßig gereinigt werden. Kann in der Spülmaschine bei hoher Temperatur ohne Verwendung von Reinigungsmitteln gereinigt werden.

  • Seite 52: Led Ersatz

    Reinigung und Instandhaltung LED-AUSTAUSCH  Rechteckige LED- Leuchte: VORSICHT： Bevor Sie Zubehör reinigen oder reparieren und austauschen, stellen Sie bitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden! Wenn die LED-Lampe auszutauschen ist, muss zuerst das Fettfilter abgenommen werden.
  • Seite 53 Reinigung und Instandhaltung 3. Öffnen Sie die Stromschutzabdeckung, ziehen Sie den Stecker heraus und ersetzen Sie die LED-Lampe mit dem entsprechenden Modell. 4. Schalten Sie das Gerät ein und testen Sie alle Gebläse- und Lichtfunktionen, um sicherzustellen, dass sie richtig funktionieren. Setzen Sie das neue LED-Licht vorsichtig in die Lampenfassung ein, achten Sie bitte darauf, dass Sie bei der Installation auf die Rillen des Beleuchtungspanels zielen.

  • Seite 54: Störungssuche

    Clip hinter funktionieren dem Lichtgehuse. nicht urcksetzen Der Anschluss des erbindung Lichtkabels ist lose Wenn das Problem nach den oben genannten Pr. fungen weiterhin besteht, wenden Sie sich bitte an das CIARRA-Kundendienstzentrum, um Hilfe zu erhalten.

  • Seite 55: Umweltschutz

    Umweltschutz Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, um Informationen zum Recycling zu erhalten. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet.

Diese Anleitung auch für:

Cbcs4850
