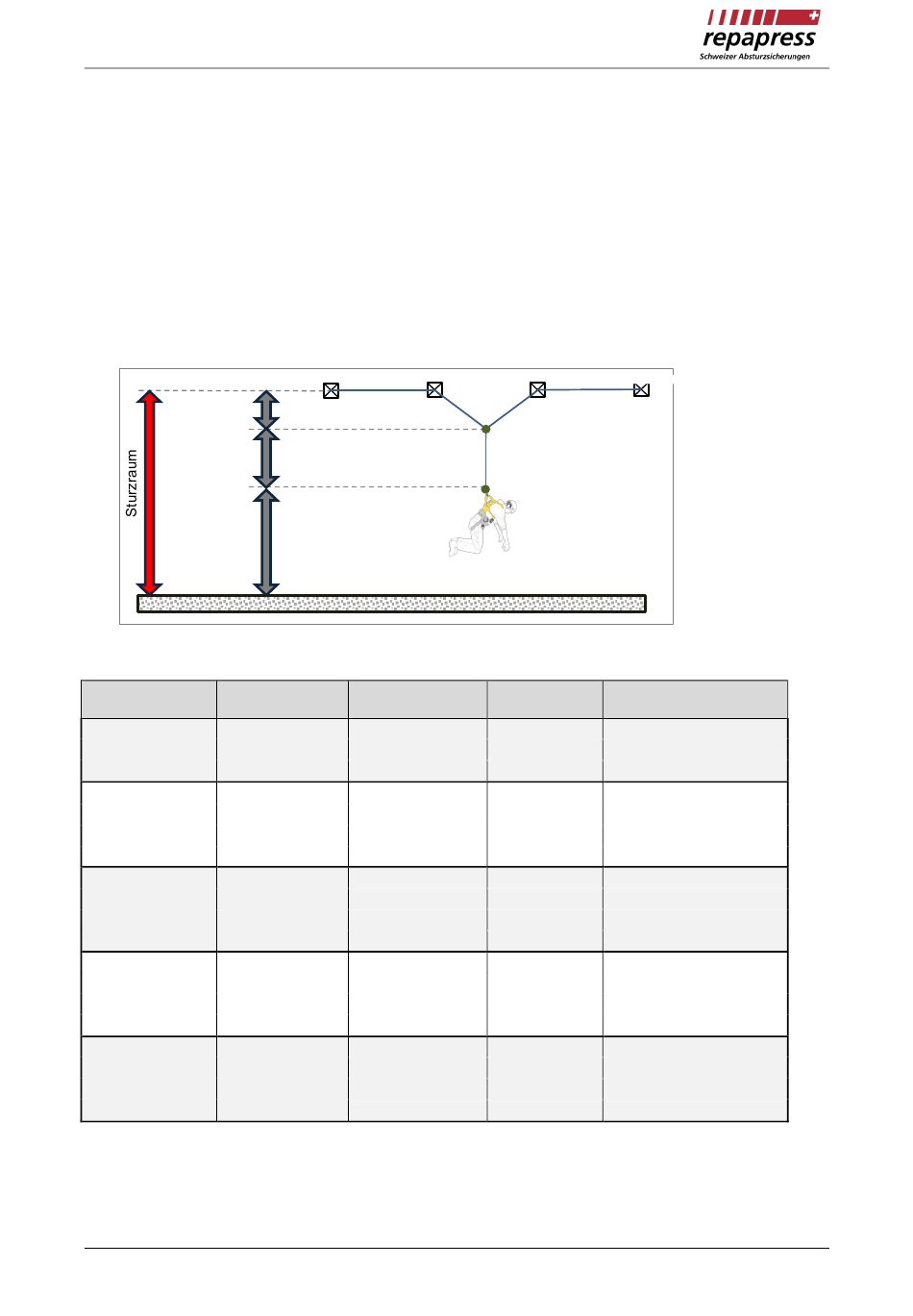

6 Berechnung Sturzraum – Mindestfreiraum zum Boden
Der Freiraum unterhalb des Benutzers muss während der Planung sichergestellt werden. Der
benötigte Freiraum für wird wie folgt berechnet:
A:
Horizontale Auslenkung Seilanlage Richtung Dachrand (gemäss untenstehender Tabelle)
B*:
Länge des effektiven Verbindungsmittels*, mindestens 2 m zuzüglich max. Länge des
aufgerissenen Falldämpfers 1.75 m
C:
Person, Distanz vom Fuss bis zur Rückenöse 1.5 m (entfällt bei Überkopfanlagen) zuzüglich
Sicherheitsdistanz bis zum Boden 1.0 m
* Herstellerangaben berücksichtigen
A; Tabelle
B: 3.75 m*
C: 2.5 m
Tabelle für Wert A – Horizontale Auslenkung der Seilanlage
Systemlänge
Stützenabstand
[m]
[m]
1.8
1.8
20
14.5
50
14.5
100
14.5
200
14.5
Die obenstehende Tabelle basiert auf der maximalen Auslenkung, welche beim maximalen Stützenabstand sowie bei der
maximalen Personenanzahl in einem Feld (3 Personen), auftritt. Die Auslenkung basiert auf der Verwendung eines im
Seilsystem eingebauten Systemfalldämpfers.
Andere Konstellationen und Lastfälle sind durch seilstatische Berechnungen gemäss Norm EN 795 durch Repapress zu
bestätigen.
Berechnung Sturzraum – Mindestfreiraum zum Boden100771-DE; v2-7.3.2022
