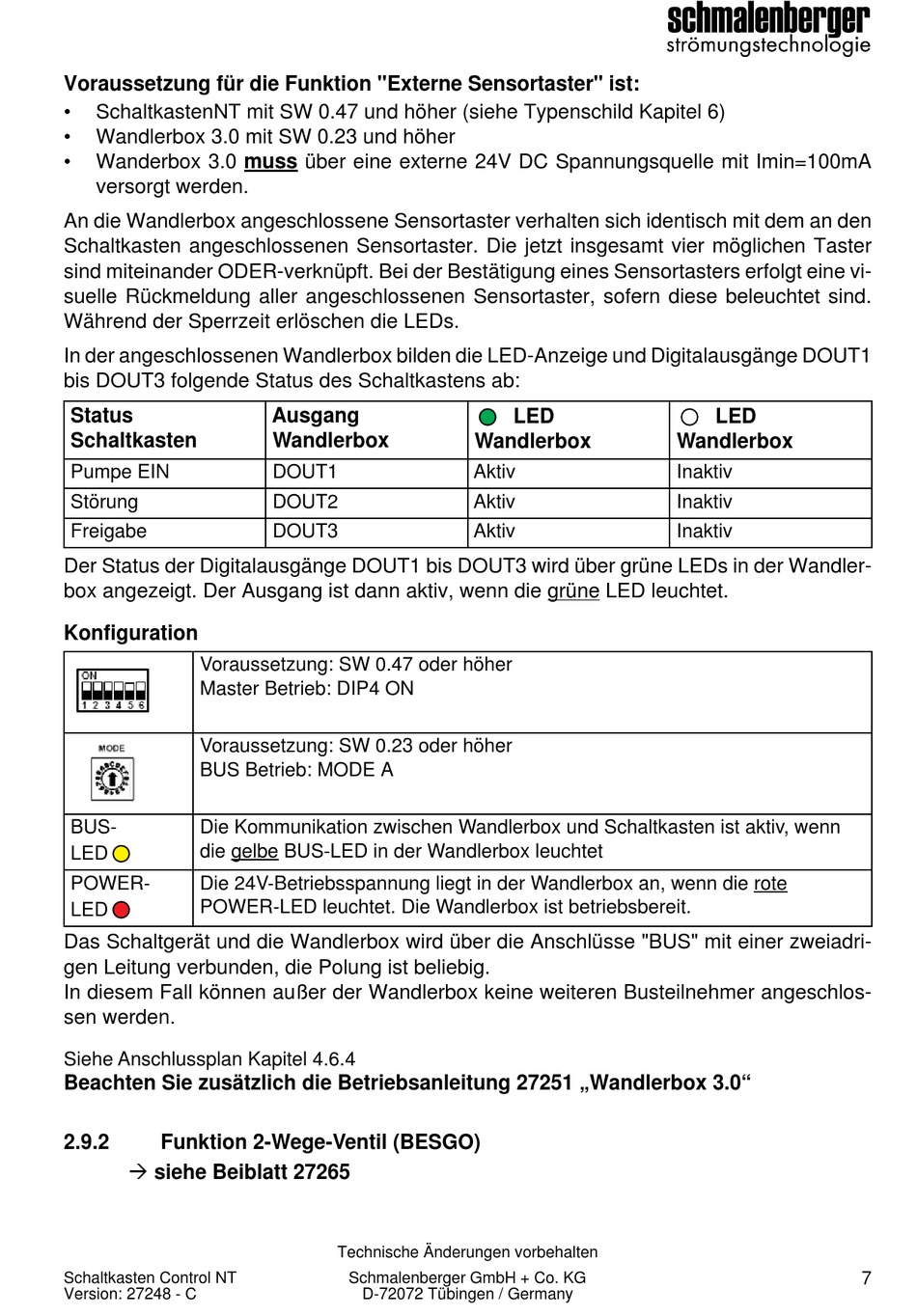

Fluvo Control NT Betriebsanleitung Seite 7

Voraussetzung für die Funktion "Externe Sensortaster" ist:
• SchaltkastenNT mit SW 0.47 und höher (siehe Typenschild Kapitel 6)
• Wandlerbox 3.0 mit SW 0.23 und höher
• Wanderbox 3.0 muss über eine externe 24V DC Spannungsquelle mit Imin=100mA
versorgt werden.
An die Wandlerbox angeschlossene Sensortaster verhalten sich identisch mit dem an den
Schaltkasten angeschlossenen Sensortaster. Die jetzt insgesamt vier möglichen Taster
sind miteinander ODER-verknüpft. Bei der Bestätigung eines Sensortasters erfolgt eine vi-
suelle Rückmeldung aller angeschlossenen Sensortaster, sofern diese beleuchtet sind.
Während der Sperrzeit erlöschen die LEDs.
In der angeschlossenen Wandlerbox bilden die LED-Anzeige und Digitalausgänge DOUT1
bis DOUT3 folgende Status des Schaltkastens ab:
Status
Schaltkasten
Pumpe EIN
Störung
Freigabe
Der Status der Digitalausgänge DOUT1 bis DOUT3 wird über grüne LEDs in der Wandler-
box angezeigt. Der Ausgang ist dann aktiv, wenn die grüne LED leuchtet.
Konfiguration
Voraussetzung: SW 0.47 oder höher
Master Betrieb: DIP4 ON
Voraussetzung: SW 0.23 oder höher
BUS Betrieb: MODE A
BUS- Die Kommunikation zwischen Wandlerbox und Schaltkasten ist aktiv, wenn
die gelbe BUS-LED in der Wandlerbox leuchtet
LED
POWER- Die 24V-Betriebsspannung liegt in der Wandlerbox an, wenn die rote
POWER-LED leuchtet. Die Wandlerbox ist betriebsbereit.
LED
Das Schaltgerät und die Wandlerbox wird über die Anschlüsse "BUS" mit einer zweiadri-
gen Leitung verbunden, die Polung ist beliebig.
In diesem Fall können außer der Wandlerbox keine weiteren Busteilnehmer angeschlos-
sen werden.
Siehe Anschlussplan Kapitel 4.6.4
Beachten Sie zusätzlich die Betriebsanleitung 27251 „Wandlerbox 3.0"
2.9.2 Funktion 2-Wege-Ventil (BESGO)
 siehe Beiblatt 27265
Schaltkasten Control NT
Version: 27248 - C
Ausgang
Wandlerbox
DOUT1
DOUT2
DOUT3
Technische Änderungen vorbehalten
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Germany
LED
Wandlerbox
Aktiv
Aktiv
Aktiv
LED
Wandlerbox
Inaktiv
Inaktiv
Inaktiv
7
