Seite 3: Allgemeine Angaben

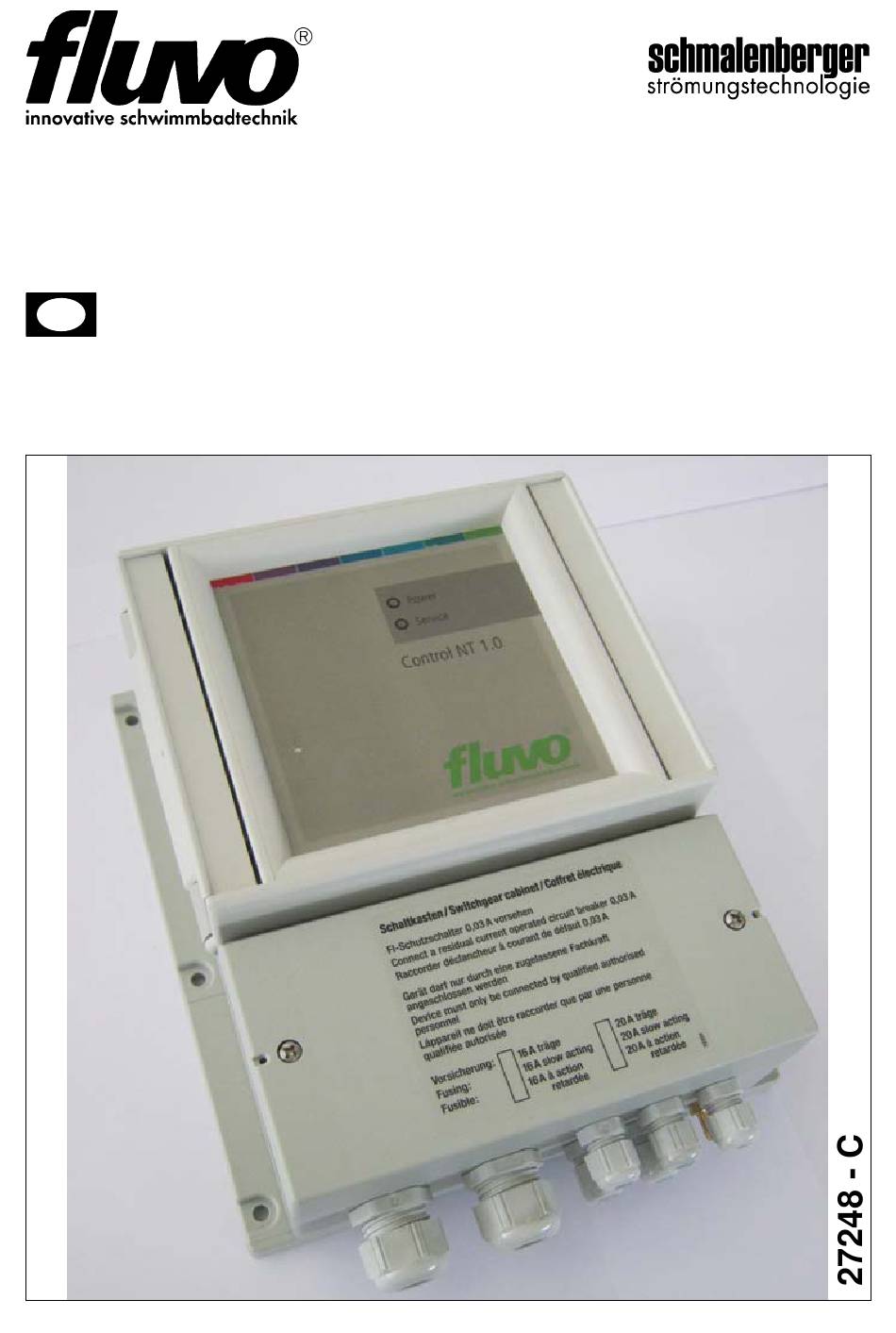

Einführung Die Control NT ist ein eigenständiger Schaltkasten, der zum Schalten von 1-phasigen und 3-phasigen Pumpen und Schwimmbadattraktionen bestimmt ist. Als Auslöser kann je nach Geräteausführung ein externer Schaltkontakt und ein Piezotaster oder ein Pneumatikta- ster dienen, eine laufzeitbegrenzte Abschaltung ist optional möglich. Der Gerätezustand wird über zwei Betriebs-LED angezeigt und über zwei potentialfreie Rückmeldekontakte... - Seite 4 Netz EIN: LED blinkt 4x pro Sekunde Nach 5 Sekunden blinkt LED 1x pro Sekunde -> Schaltkasten ist betriebsbereit Dauerleuchten: Pumpe läuft SERVICE Blinkt bei Störung Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C...
-
Seite 5: Laufzeitbegrenzung, Zeitrelaisfunktion
Auslieferungszustand gesetzt. Die Steuerung reagiert erst nach einem Neu- start wieder auf Piezo- und Pneumatiktaster. • Steuerung stromlos schalten, Brücke entfernen und Piezotaster wieder anklemmen. Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany... -
Seite 6: Störungsmeldung
Bei Verwendung einer Wandlerbox 3.0 können weitere Sensortaster angeschlossen wer- den. Diese Funktionalität kann über den DIP-Schalter 4 aktiviert werden. (Siehe Kap. 4) Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C... - Seite 7 Siehe Anschlussplan Kapitel 4.6.4 Beachten Sie zusätzlich die Betriebsanleitung 27251 „Wandlerbox 3.0“ 2.9.2 Funktion 2-Wege-Ventil (BESGO) siehe Beiblatt 27265 Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany...
- Seite 8 Wandinstallation mit Abmessungen Typenschild 2x Kabelverschraubung Zuleitung Netz / Pumpe Kabel ø7-13mm 5x Kabelverschraubung Stecknippel ø3,6mm Rückmelde- / Steuerleitung Schlauchanschluss Kabel ø3,5-7mm Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C...
-
Seite 9: Anschlussklemmen Steuer- Und Rückmeldekontakte
U, N, PE 1~ Pumpenausgang Anschlussklemmen Steuer- und Rückmeldekontakte Pumpe EIN Störung Freigabe Imax = 30mA Start GND 24V Stop Potentialfreier Schaltkontakt Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany... -
Seite 10: Steuerkontakte
Potentiometer zur Einstellung der Laufzeit (1 - 60 Minuten) KONFIG DIP-Schalter zum Einstellung Geräteadresse und der Schal- terfunktionalität. Siehe Kapitel 4.4. Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C... -
Seite 11: Klemmraumabtrennung
Die Klemmraumabtrennung ist gesteckt und kann zur einfacheren Verdrahtung wie folgt ausgebaut werden: Klemmraumabtrennung Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany... - Seite 12 • FI-Schutzschalter 0,03 A in der Netzzuleitung vorsehen. • Die Vorsicherung entnehmen Sie der Kennzeichnung auf der Abdeckung des Klem- menkastens. Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C...
- Seite 13 1~ 230V / 50Hz Achtung! Die Betriebsspannung zwischen L1 und N beträgt 230V! Höhere Spannungen führen zur Zerstörung des Gerätes. Kleinere Spannung zu Fehlfunktionen. Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany...
- Seite 14 3~ 400V / 50Hz Achtung! Die Betriebsspannung zwischen L1 und N beträgt 230V! Höhere Spannungen führen zur Zerstörung des Gerätes. Kleinere Spannung zu Fehlfunktionen. Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C...
- Seite 15 3~ 230V / 50Hz Achtung! Die Betriebsspannung zwischen L1 und N beträgt 230V! Höhere Spannungen führen zur Zerstörung des Gerätes. Kleinere Spannung zu Fehlfunktionen. Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany...
- Seite 16 SW 0.23 beleuchtet Drehschalter Rückmeldung über DOUT1-4 MODE A DOUT1 - Pumpe EIN DOUT2 - Störung DOUT3 - Freigabe Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C...
- Seite 17 ANSCHLUSSKLEMMEN Rückmelde- / Steuerkontakte Leiterquerschnitt starr 0,5 - 1,5 qmm Leiterquerschnitt flexibel mit Aderendhülse 0,5 - 1,0 qmm ÜBERSTROMÜBERWACHUNG IEC 60947-4-1 CLASS 10 Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany...
- Seite 18 L1 / N / PE Zeitrelais Pumpennennstrom Extern / Piezo Motornennleistung BESGO = 2-Wege-Ventil HW = Hardware Version SW = Software/Firmware Version SN = Seriennummer Technische Änderungen vorbehalten Schmalenberger GmbH + Co. KG Schaltkasten Control NT D-72072 Tübingen / Germany Version: 27248 - C...
- Seite 19 Service / Anmerkungen Wann Technische Änderungen vorbehalten Schaltkasten Control NT Schmalenberger GmbH + Co. KG Version: 27248 - C D-72072 Tübingen / Germany...
- Seite 20 +49 (0)7071 70 08 - 10 Im Schelmen 9 - 11 Internet: www.fluvo.de D-72072 Tübingen / Germany E-Mail: info@schmalenberger.de © 2018 Schmalenberger GmbH + Co. KG ; Alle Rechte vorbehalten Änderungen der Anleitung vorbehalten Schaltkasten Control NT Version: 27248 - C...
