1 : ALARM IN
6 : ALARM COM2
2 : GND
7 : RS-485+
3 : ALARM OUT 1
8 : RS-485-
4 : ALARM COM1
9 : RS-422+
5 : ALARM OUT 2
10: RS-422-
1 2 3 4 5 6 7 8 9 10
a
AUDIO OUT
g
h
1 : ALARM IN
2 : ALARM OUT
3 : ALARM COM
4 : GND
ACT
5 : RS-485+
6 : RS-485-
1 2 3 4 5 6
f

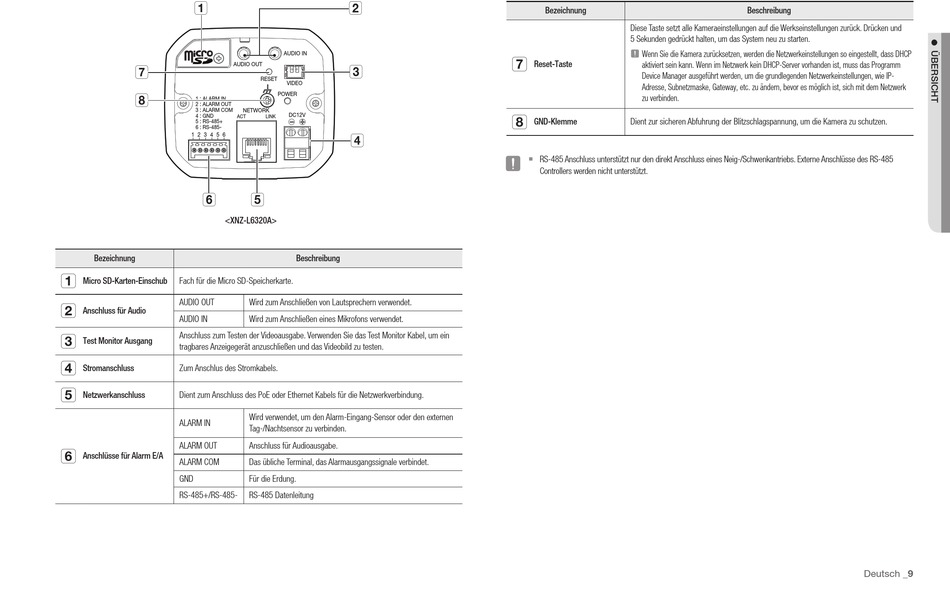

<XNZ-L6320A>
Bezeichnung
a
Micro SD-Karten-Einschub
Fach für die Micro SD-Speicherkarte.
AUDIO OUT
b
Anschluss für Audio
AUDIO IN
Anschluss zum Testen der Videoausgabe. Verwenden Sie das Test Monitor Kabel, um ein
c
Test Monitor Ausgang
tragbares Anzeigegerät anzuschließen und das Videobild zu testen.
d
Stromanschluss
Zum Anschlus des Stromkabels.
e
Netzwerkanschluss
Dient zum Anschluss des PoE oder Ethernet Kabels für die Netzwerkverbindung.
ALARM IN
ALARM OUT
f
Anschlüsse für Alarm E/A
ALARM COM
GND
RS-485+/RS-485-
IN
OUT
SFP
NETWORK
DC12V
PoE
b
AUDIO IN
c
RESET
VIDEO
POWER
NETWORK
DC12V
LINK
d
e
Beschreibung
Wird zum Anschließen von Lautsprechern verwendet.
Wird zum Anschließen eines Mikrofons verwendet.
Wird verwendet, um den Alarm-Eingang-Sensor oder den externen
Tag-/Nachtsensor zu verbinden.
Anschluss für Audioausgabe.
Das übliche Terminal, das Alarmausgangssignale verbindet.
Für die Erdung.
RS-485 Datenleitung
Bezeichnung
Diese Taste setzt alle Kameraeinstellungen auf die Werkseinstellungen zurück. Drücken und
5 Sekunden gedrückt halten, um das System neu zu starten.
J
Wenn Sie die Kamera zurücksetzen, werden die Netzwerkeinstellungen so eingestellt, dass DHCP
g
Reset-Taste
aktiviert sein kann. Wenn im Netzwerk kein DHCP-Server vorhanden ist, muss das Programm
Device Manager ausgeführt werden, um die grundlegenden Netzwerkeinstellungen, wie IP-
Adresse, Subnetzmaske, Gateway, etc. zu ändern, bevor es möglich ist, sich mit dem Netzwerk
zu verbinden.
h
GND-Klemme
Dient zur sicheren Abfuhrung der Blitzschlagspannung, um die Kamera zu schutzen.
J
`
RS-485 Anschluss unterstützt nur den direkt Anschluss eines Neig-/Schwenkantriebs. Externe Anschlüsse des RS-485
Controllers werden nicht unterstützt.
Beschreibung
Deutsch _9
