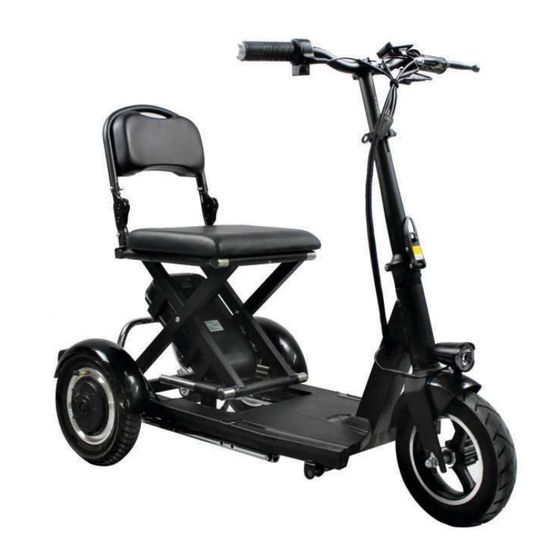

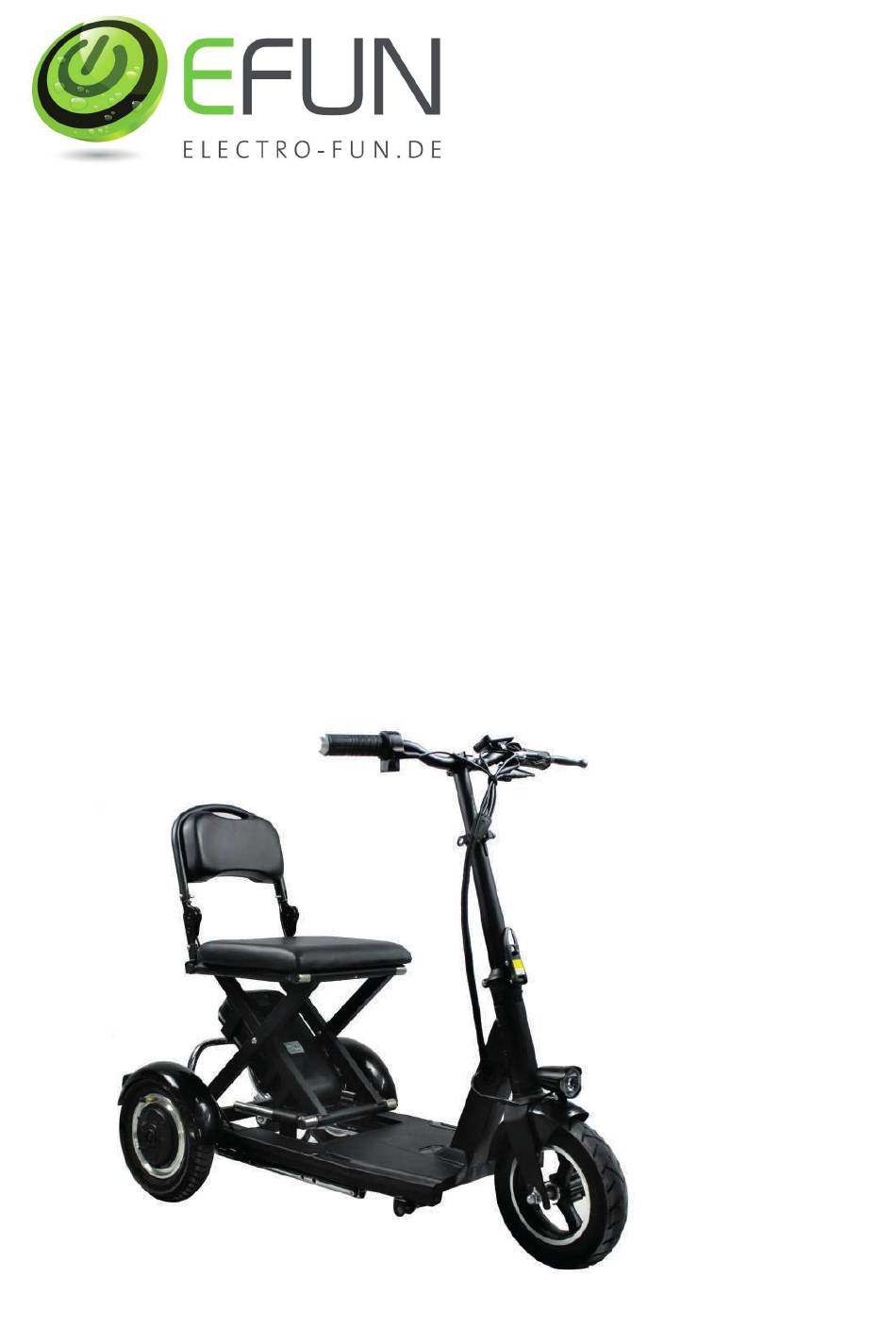

- Seite 1 Bedienungsanleitung ECO ENGEL Faltbarer Elektro-Dreiradscooter...
- Seite 3 Bitte lesen Sie sich diese Anleitung vor Fahrtantritt genau- estens durch und folgen Sie den Anweisungen so genau es geht. Prüfen Sie regelmäßig vor Fahrtbeginn die Posi- tion der verbauten Teile, bevor Sie mit der Inbetriebnahme beginnen. Falls Sie einen Mangel oder Schaden feststellen, wenden Sie sich bitte sofort an die Firma Muldex GmbH in 69181 Leimen.
-
Seite 4: Technische Daten
Technische Daten Model Stromart Gleichstrom Nennleistung 300 Watt Motor Nennspannung 36 Volt Drehmoment 6.5 Nm 420 rpm Batterietyp Lithium-Ionen Batterie Spannung 36 Volt Kapazität 10 Ah Niederspannungsschutz 30±0.SV Treiber Überspannungsschutz 14±0.SA vorne: Luftbereifung 10x2.125, Radgröße hinten: Luftbereifung 10x2.50 Maximale Geschwindigkeit 6 km/h Länge: 102 cm Höhe: 63 cm Breite: Abmessungen... - Seite 5 Sie sich also im Zweifel immer erst mit dem Verkäufer/Hersteller in Verbindung. • Der Faltbare Dreiradscooter Eco Engel 301 sollte gegen starke Sonneneinstrahlung, Regen, Gegenden mit hoher Luftfeuch- tigkeit oder ätzendem Gas geschützt werden, um Schäden an den elektrischen Komponenten des Scooters zu vermeiden.
-
Seite 6: Bevor Es Losgeht
Bevor es losgeht Bevor Sie sich auf die Fahrt begeben: 1. Lesen Sie alle Punkte der Reihe nach durch, und stellen Sie sicher, dass Sie die einzelnen Punkte verstanden und korrekt ausgeführt haben, ehe Sie zum nächsten Schritt übergehen. 2. Kontrolle der Reifen: Überprüfen Sie, ob der Reifendruck ausreichend ist. -
Seite 7: Produktanweisungen
Produktanweisungen Die Stromversorgung Montage der Batterie Der Akku befindet sich in dem integrierten Akkukasten di- rekt unter dem Sitz. Um den Akku herausnehmen zu können, muss der Sitz in Fahrposition ausgeklappt sein. Verwenden Sie den Batteriegriff, um die Batterie zu entfer- nen oder sie entlang der Schiene zu montieren. - Seite 8 Display Drücken Sie den Powerknopf um die “Zündung“ einzuschal- ten. Aufgrund des Selbsttests des Systems leuchten alle An- zeigen auf. Wenn die LED‘s dauerhaft leuchten kann der Eco Engel 301 gefahrlos verwendet oder ausgeschaltet werden. Beleuchtung: Drücken Sie bei eingeschaltetem Scooter den Lichtschalter um das Vorderlicht einzuschalten.
- Seite 9 Batteriepflege Bitte beachten: Aufgrund von Transport und Lagerung kann der Roller nur noch wenig Batterieleistung haben. Bitte laden Sie den Akku vor dem ersten Gebrauch vollständig auf. Verwenden Sie nur das mitgelieferte Lithium-Batterielade- gerät. Die Verwendung unterschiedlicher Ladegeräte kann zu ernsthaften Schäden an der Batterie führen und diese sogar ganz unbrauchbar machen.
- Seite 10 • Nach dem Ladevorgang sollten Sie zuerst das Ladegerät von der Stromquelle trennen. Schließen Sie das Ladegerät nicht ohne Scooter an die Stromversorgung an. VORSICHT! • Das Ladegerät sollte in Innenräumen mit guter trockener Be- lüftung verwendet werden. Legen Sie während des Ladevor- gangs nichts auf das Ladegerät oder die Batterie.
- Seite 11 BITTE BEACHTEN! 1. Stellen Sie sicher, dass die Kontakte des Akkus frei von jeg- lichem Schmutz sind, da sonst möglicherweise eine Verbin- dung vom Akku zum Roller nur schwer möglich ist. 2. Überprüfen Sie die Reifen vor der Fahrt 3. Das Fahrzeug muss von nassen oder korrosiven Bereichen ferngehalten werden, um die chemische Korrosion der elekt- rischen Bauteile zu vermeiden.
-
Seite 12: Aufbau Des Scooters
Aufbau des Scooters Lenkerstange hoch Um den Sitz in Fahr- Die Sitzlehne muss klappen und mit der position zu bringen, um 90° Bis zum An- Schließmechanik ver- betätigen Sie den schlag zur Seite ge- riegeln, anschließend integrierten Hebel klappt werden. die Sicherung auf an der Rückseite der die Mechanik drauf... -
Seite 13: Wartung Und Pflege
Wartung und Pflege Faltbare Lenkstange Wenn Sie das Lenkerrohr einklappen, drücken Sie den Ver- schluss in die untere Position und öffnen Sie dann den Ha- ken wie auf der Abbildung gezeigt. Beim Auseinanderfalten des Lenkerrohrs muss sich der Verschluss in der richtigen Position befinden, damit der Haltehebel einrastet und die Lenkstange somit feststellt. -
Seite 14: Einstellung Der Bremse
Einstellung der Bremse 1. Linker Bremshebel für die Hinterrad- bremse (beidseitig bremsbar) 2. Überprüfen Sie den Bremshebel vor Ge- Feststellbremse brauch. Wenn der Hebel sich zur Hälfte durchdrücken lässt ist die Bremsfunk- tion optimal eingestellt und der Scooter kann ohne Bedenken verwendet werden. -
Seite 15: Regelmäßige Wartung
Regelmäßige Wartung Ü: Überprüfen A: Anpassen, E: Ersetzen, S: Schmierung, F: Festziehen 60 Tage 180 Tage 360 Tage Komponente Lenker lose und abgenutzte A / F Ü / S2 Ü / S2 Lenkungsteile Ü Reifenfülldruck, Reifenverschleiß Vorder- und Hinterachse und Ü... -
Seite 16: Häufig Gestellte Fragen Und Deren Lösungen
Häufig gestellte Fragen und deren Lösungen Symptom Ursachen Überprüfen Sie Überprüfen Sie das Display Das Display ist defekt ggf. ersetzen Das Fahrzeug Die Batteriespannung ist sehr lässt sich nicht Laden Sie die Batterie auf niedrig einschalten Sicherung ist durchgebrannt Austausch der Sicherung die Batterieverkabelung ist nicht Wiederherstellen der korrekt... -
Seite 17: Platz Für Ihre Notizen
Platz für Ihre Notizen... - Seite 20 Kontaktdaten des Vertriebs: Muldex GmbH Turmgassencenter 7 69181 Leimen Tel. 06224-9020032 email: info@electro-fun.de...
