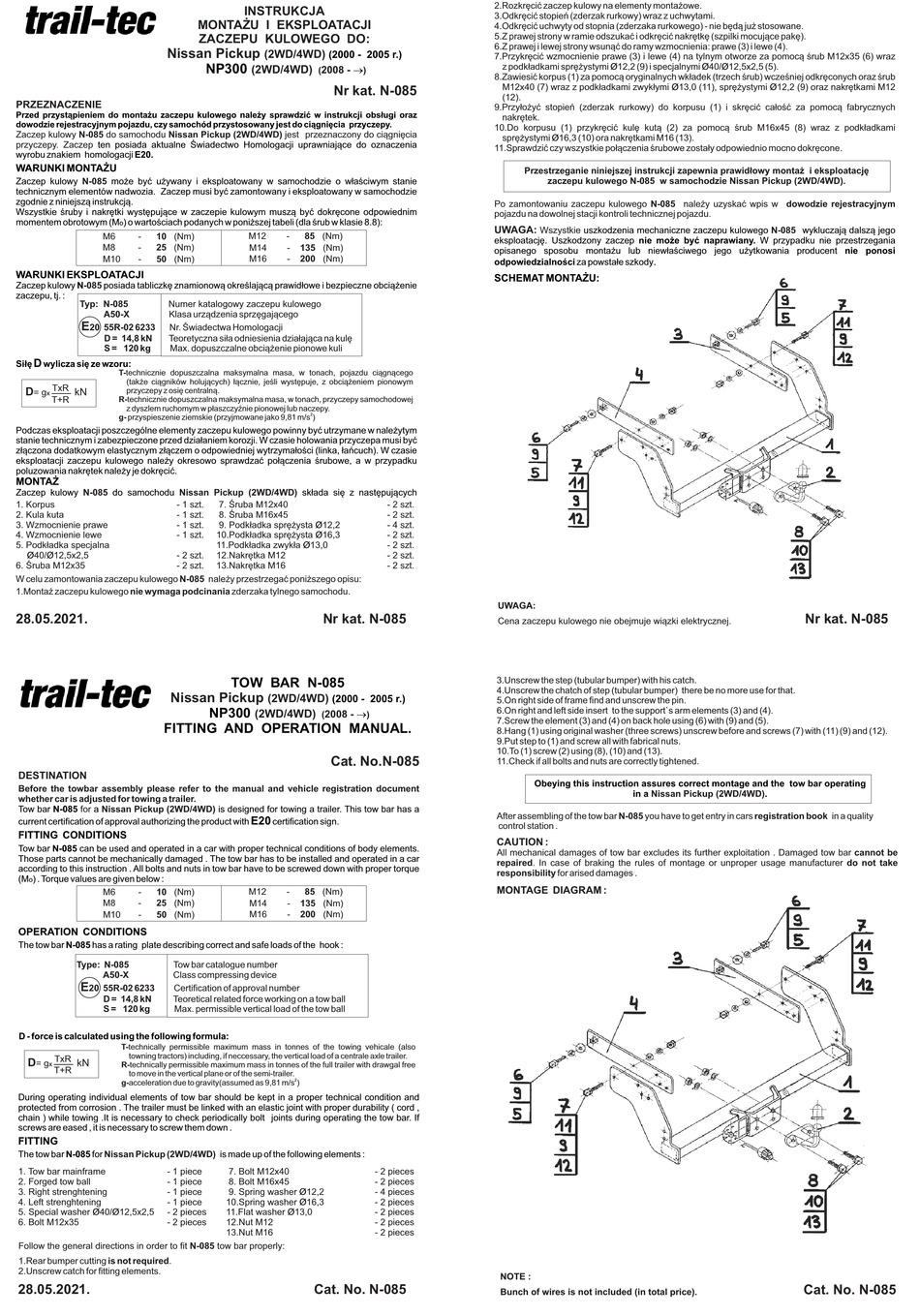

Trail-Tec N-085 Montage- Und Gebrauchsanleitung

Nissan Pickup
PRZEZNACZENIE
Przed przystąpieniem do montażu zaczepu kulowego należy sprawdzić w instrukcji obsługi oraz
dowodzie rejestracyjnym pojazdu, czy samochód przystosowany jest do ciągnięcia przyczepy.
Zaczep kulowy N-085 do samochodu Nissan Pickup (2WD/4WD) jest przeznaczony do ciągnięcia
przyczepy. Zaczep ten posiada aktualne Świadectwo Homologacji uprawniające do oznaczenia
wyrobu znakiem homologacji E20.
WARUNKI MONTAŻU
Zaczep kulowy N-085 może być używany i eksploatowany w samochodzie o właściwym stanie
technicznym elementów nadwozia. Zaczep musi być zamontowany i eksploatowany w samochodzie
zgodnie z niniejszą instrukcją.
Wszystkie śruby i nakrętki występujące w zaczepie kulowym muszą być dokręcone odpowiednim
momentem obrotowym (M ) o wartościach podanych w poniższej tabeli (dla śrub w klasie 8.8):
o
M6 - 10 (Nm)
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy N -085 posiada tabliczkę znamionową określającą prawidłowe i bezpieczne obciążenie
zaczepu, tj. :
Typ: N-085 Numer katalogowy zaczepu kulowego
A50-X Klasa urządzenia sprzęgającego
E
20 55R-02 6233 Nr. Świadectwa Homologacji
D = 14,8 kN Teoretyczna siła odniesienia działająca na kulę
S = 120 kg Max. dopuszczalne obciążenie pionowe kuli
D
Siłę wylicza się ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ciągnącego
(także ciągników holujących) łącznie, jeśli występuje, z obciążeniem pionowym
TxR
D
kN przyczepy z osię centralną.
= g
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w płaszczyźnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny być utrzymane w należytym
stanie technicznym i zabezpieczone przed działaniem korozji. W czasie holowania przyczepa musi być
złączona dodatkowym elastycznym złączem o odpowiedniej wytrzymałości (linka, łańcuch). W czasie
eksploatacji zaczepu kulowego należy okresowo sprawdzać połączenia śrubowe, a w przypadku
poluzowania nakrętek należy je dokręcić.
MONTAŻ
Zaczep kulowy N-085 do samochodu Nissan Pickup (2WD/4WD)
1. Korpus - 1 szt.
2. Kula kuta - 1 szt.
3. Wzmocnienie prawe - 1 szt.
4. Wzmocnienie lewe - 1 szt.
5. Podkładka specjalna
Ø 40/ 12,5x2,5 Ø - 2 szt.
6. Śruba M12x35 - 2 szt.
W celu zamontowania zaczepu kulowego N-085 należy przestrzegać poniższego opisu:
1.Montaż zaczepu kulowego nie wymaga podcinania zderzaka tylnego samochodu.
28.05.2021.
Nissan Pickup
FITTING AND OPERATION MANUAL.
DESTINATION
Before the towbar assembly please refer to the manual and vehicle registration document
whether car is adjusted for towing a trailer.
Tow bar N-085 for a Nissan Pickup (2WD/4WD)
current certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar N-085 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The tow bar has to be installed and operated in a car
according to this instruction . All bolts and nuts in tow bar have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M6 - 10 (Nm)
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar N-085 has a rating plate describing correct and safe loads of the hook :
Type: N-085 Tow bar catalogue number
A50-X Class compressing device
E
20 55R-02 6233 Certification of approval number
D = 14,8 kN Teoretical related force working on a tow ball
S = 120 kg Max. permissible vertical load of the tow ball
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
kN
= g
x R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of tow bar should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during operating the tow bar. If
screws are eased , it is necessary to screw them down .
FITTING
The tow bar N-085 for Nissan Pickup (2WD/4WD)
1. Tow bar mainframe - 1 piece
2. Forged tow ball - 1 piece
3. Right strenghtening - 1 piece
4. Left strenghtening - 1 piece
5. Special washer Ø 40/ 12,5x2,5 Ø - 2 pieces
6. Bolt M12x35 - 2 pieces
Follow the general directions in order to fit N-085 tow bar properly:
1. Rear bumper cutting is not required.
2.Unscrew catch for fitting elements.
28.05.2021.
INSTRUKCJA
MONTAŻU I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
(2WD/4WD)
(2000 - 2005 r.)
NP300
(2WD/4WD)
2008 - ®
( )
Nr kat. N-085
M12 - 85 (Nm)
M14 - 135 (Nm)
M16 - 200 (Nm)
2
składa się z następujących
7. Śruba M12x40
8. Śruba M16x45
9. Podkładka sprężysta Ø 12,2
10.Podkładka sprężysta Ø 16,3
11.Podkładka zwykła Ø 13,0
12.Nakrętka M12
13.Nakrętka M16
Nr kat. N-085
TOW BAR N-085
(2WD/4WD)
(2000 - 2005 r.)
NP300
(2WD/4WD)
2008 -
( ® )
Cat. No.N-085
is designed for towing a trailer. This tow bar has a
E20
certification sign.
M12 - 85 (Nm)
M14 - 135 (Nm)
M16 - 200 (Nm)
2
is made up of the following elements :
7. Bolt M12x40
8. Bolt M16x45
9. Spring washer Ø 12,2
10.Spring washer Ø 16,3
11.Flat washer Ø 13,0
12.Nut M12
13.Nut M16
Cat. No. N-085
2.Rozkręcić zaczep kulowy na elementy montażowe.
3.Odkręcić stopień (zderzak rurkowy) wraz z uchwytami.
4.Odkręcić uchwyty od stopnia (zderzaka rurkowego) - nie będą już stosowane.
5.Z prawej strony w ramie odszukać i odkręcić nakrętkę (szpilki mocujące pakę).
6.Z prawej i lewej strony wsunąć do ramy wzmocnienia: prawe (3) i lewe (4).
7.Przykręcić wzmocnienie prawe (3) i lewe (4) na tylnym otworze za pomocą śrub M12x35 (6) wraz
z podkładkami sprężystymi 12,2 (9) i specjalnymi 40/ 12,5x2,5 (5).
8.Zawiesić korpus (1) za pomocą oryginalnych wkładek (trzech śrub) wcześniej odkręconych oraz śrub
M12x40 (7) wraz z podkładkami zwykłymi 13,0 (11), sprężystymi 12,2 (9) oraz nakrętkami M12
(12).
9.Przyłożyć stopień (zderzak rurkowy) do korpusu (1) i skręcić całość za pomocą fabrycznych
nakrętek.
10.Do korpusu (1) przykręcić kulę kutą (2) za pomocą śrub M16x45 (8) wraz z podkładkami
sprężystymi 16,3 (10) ora nakrętkami M16 (13).
11.Sprawdzić czy wszystkie połączenia śrubowe zostały odpowiednio mocno dokręcone.
Przestrzeganie niniejszej instrukcji zapewnia prawidłowy montaż i eksploatację
zaczepu kulowego N-085 w samochodzie Nissan Pickup (2WD/4WD).
Po zamontowaniu zaczepu kulowego N-085 należy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
Wszystkie
eksploatację. Uszkodzony zaczep nie może być naprawiany. W przypadku nie przestrzegania
opisanego sposobu montażu lub niewłaściwego jego użytkowania producent nie ponosi
odpowiedzialności za powstałe szkody
SCHEMAT MONTAŻU:
- 2 szt.
- 2 szt.
- 4 szt.
- 2 szt.
- 2 szt.
- 2 szt.
- 2 szt.
UWAGA:
Cena zaczepu kulowego nie obejmuje wiązki elektrycznej.
3.Unscrew the step (tubular bumper) with his catch.
4.Unscrew the chatch of step (tubular bumper) there be no more use for that.
5.On right side of frame find and unscrew the pin.
6.On right and left side insert to the support`s arm elements (3) and (4).
7.Screw the element (3) and (4) on back hole using (6) with (9) and (5).
8.Hang (1) using original washer (three screws) unscrew before and screws (7) with (11) (9) and (12).
9.Put step to (1) and screw all with fabrical nuts.
10.To (1) screw (2) using (8), (10) and (13).
11.Check if all bolts and nuts are correctly tightened.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar N-085 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged tow bar cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
- 2 pieces
- 2 pieces
- 4 pieces
- 2 pieces
- 2 pieces
- 2 pieces
- 2 pieces
NOTE :
Bunch of wires is not included (in total price).
Ø Ø Ø
Ø
Ø
uszkodzenia mechaniczne zaczepu kulowego
.
in a Nissan Pickup (2WD/4WD)
Ø
N-085 wykluczają dalszą jego
Nr kat. N-085
.
Cat. No. N-085
