Trail-Tec 107182 Anbauanweisung

13 07 135

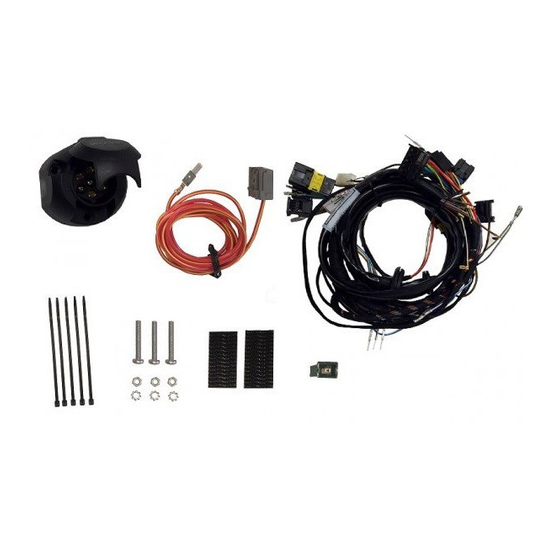

Inhalt: 1 Leitungsstrang 13 adrig
1 Steckdose 13 polig
1 Steckdosendichtung
1 Durchführungstülle
1. Bitte klemmen Sie das Massekabel an der Batterie ab!
2. Nur bei Stufen - und Fließheck
Entfernen Sie die Kofferraum - Bodenabdeckungen und das Reserverad. Die Verkleidung der linken
Kofferraum - Seitenverkleidung und die Verkleidung des Heckabschlußbleches ausbauen.
Nur bei Turnier
Die Stauraumklappe an der linken Kofferraunseite öffnen und die linken Rückleuchte ausbauen.
Für alle Modelle
Bauen Sie die Einstiegsverkleidung auf der linken Fahrzeugseite und die Verkleidung unter dem Armaturenbrett
fahrzeugseitig aus.
3. Bei Turnier ist eine fahrzeugseitige Durchführung schon vorhanden (Abdeckung entfernen).
Zur Durchführung des Kabelstranges (Anschluß Steckdose) bohren Sie an geeigneter Stelle, links unterhalb des
Schloßträgers in das Heckabschlußbleches ein Loch von ca. Ø 6 mm. Diese Bohrung ist auf
ca. Ø 20 mm zu erweitern. Behandeln Sie die Bohrung mit einem geeigneten Korrosionsschutzmittel. Die
vormontierte Durchführungstülle in der Bohrung fixieren.
Schließen Sie den Kabelsatz wie folgt an:
4.
a) Das Leitungssatzende 13-adrig mit Aderendhülsen durch die unter Punkt 3 angebrachte Durchführung
vom Kofferraum nach außen und weiter durch das Loch am Steckdosenhalter verlegen.
b) Beiliegende Gummidichtung
(Geeignetes Gleitmittel verwenden!)
c) Kontakteinsatz
wie folgt anschließen:
Stromkreis:
Blinker links
Nebelschlußleuchte Anhänger
Nebelschlußleuchte KFZ
Masse 1-8
Blinker rechts
Schlußleuchte rechts
Bremsleuchte
Schlußleuchte links
Rückfahrleuchte
Dauerplus Anhänger
Ladeleitung
Masse für Ladeleitung
Frei
Masse für Dauerplus
Elektrischer Anbausatz für Anhängerkupplung
13 polig für Ford Focus Fließheck 3-türig ab 10.98 - 12.00
Ford Focus Fließheck 5-türig ab 10.98- 08.03
Ford Focus Stufenheck ab 01.99- 08.03
Ford Focus Tunier ab 01.99- 08.03
1 Modul Blinküberwachung
3 Schraube M5 x 35
1 Schraube M5 x 10
4 Sprengring
für
aus beiliegender Steckdose
Kontaktbelegung:
1
2
2a
3
4
5
6
7
8
9
10
11
12
13
:<5
Bestell-Nr. 1307135
4 Mutter M5
10 Kabelbinder 100mm
2 Kabelbinder 300mm
1 Blechschraube
Anbauanweisung
die Steckdose auf
entnehmen.
Kabelfarbe :
schwarz / weiß
grau
grau/weiß
braun
schwarz / grün
violett
schwarz / rot
schwarz
blau
rot / blau2,5mm
gelb
weiß/braun 2,5mm
weiß/braun 2,5mm
1 Leitung rot
1 Sicherungshalter
1 Sicherung 10A
das Leitungssatzende
Den Kontakteinsatz
9
10
11
2
Kontaktbelegung
der Steckdose
2
2
aufschieben.
der Steckdose
8
7
1
6
2
4
3
5
12 13
2a
