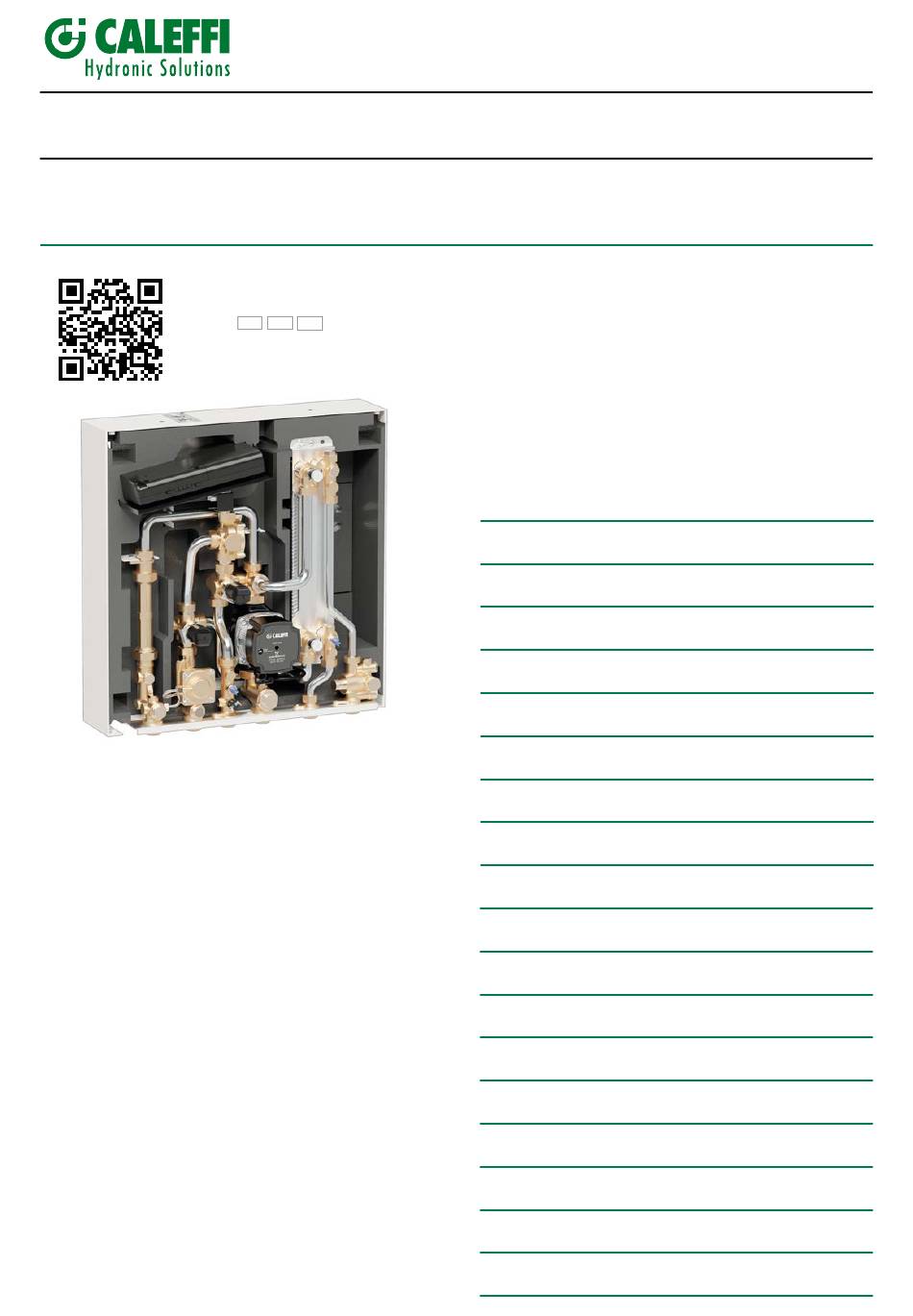

Dezentrale kompakte Wärmeübergabestation der Serie SATK zur Wandmontage
ANLEITUNG ZUR INSTALLATION, INBETRIEBNAHME UND WARTUNG
Produktübersicht
SATK22103
Dezentrale Wärmeübergabestation zur Wandmontage für
die Heizung bei NIEDRIGER Temperatur 50 kW ACS
Dezentrale Wärmeübergabestation zur Wandmontage für
SATK22105
die Heizung bei NIEDRIGER Temperatur 60 kW ACS
SATK22107
Abnehmersatellit für die Heizung bei NIEDRIGER
Temperatur Für Niedertemperatur-Primärkreislauf
SATK22203
Dezentrale Wärmeübergabestation zur Wandmontage für
die Heizung bei MITTLERER Temperatur 50 kW ACS
SATK22205
Dezentrale Wärmeübergabestation zur Wandmontage für
die Heizung bei MITTLERER Temperatur 60 kW ACS
Abnehmersatellit für die Heizung bei MITTLERER Temperatur
SATK22207
Für Niedertemperatur-Primärkreislauf
SATK22303
Dezentrale Wärmeübergabestation zur Wandmontage für
die Heizung bei HOHER Temperatur 50 kW ACS
SATK22305
Dezentrale Wärmeübergabestation zur Wandmontage für
die Heizung bei HOHER Temperatur 60 kW ACS
Abnehmersatellit für die Heizung bei HOHER Temperatur
SATK22307
Für Niedertemperatur-Primärkreislauf
SATK22403
Dezentrale Wärmeübergabestation zur Wandmontage für
die Heizung bei HOHER Temperatur 50 kW ACS
Mit Pumpe Primärkreislauf.
SATK22405
Dezentrale Wärmeübergabestation zur Wandmontage für
die Heizung bei HOHER Temperatur 60 kW ACS
Mit Pumpe Primärkreislauf.
Abnehmersatellit für die Heizung bei HOHER Temperatur
SATK22407
Für Niedertemperatur-Primärkreislauf.
Mit Primärkreislaufpumpe
(1) Förderhöhe Primärkreislaufseite > 50 kPa, Vorlauftemperatur Primärkreislauf 70 °C
Warmes Brauchwasser 10 - 50 °C
Alle Sprachen sind
erhältlich auf:
EN
FR
NL
(1)
(1)
(1)
.
.
(1)
(1)
.
(1)
.
Funktion
Die dezentrale Wärmeübergabestation der Serie SATK ist ein System mit
Temperaturregelung und Warmwasserbereitung von Abnehmern, die in eine
Zentralheizung eingebunden sind oder Fernwärmenetze nutzen.
Der Abnehmersatellit zeichnet sich durch extreme Montageflexibilität und
intelligente, fernsteuerbare elektronische Funktionen zur Steigerung der
Effizienz des Systems aus.
INHALTSVERZEICHNIS
.
.
(1)
.
.
(1)
H0003192/DE
www.caleffi.com
Serie SATK22
2
3
4
5
8
9
10
12
13
14
14
15
16
17
18
19
20
22
24
