- Seite 1 VMR301 WATER RESISTANT MEDIA RECEIVER...
-
Seite 2: Technische Daten
LIEFERUMFANG 1 x VMR301 Media Receiver 1 x Anschlussstecker mit offenen Kabelenden 1 x USB-Verlängerungskabel 1 x Montagehalter 2 x Befestigungsschraube, Mutter und Unterlegscheibe 1 x Benutzerhandbuch (Deutsch/Englisch) EIGENSCHAFTEN • Wasserfester Media Receiver mit 6,7 cm (3”) TFT Display • Integrierter Audio-Verstärker mit 4 x 50 Watt Max. Ausgangsleistung •... -
Seite 3: Konformitätserklärung
Vertrieb: Audio Design Lautsprecher Vertriebs GmbH Am Breilingsweg 3, DE-76709 Kronau/Deutschland Hiermit erklärt die Audio Design Lautsprecher Vertriebs GmbH, dass das Gerät VMR301 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: www.esxaudio.de/marine/ce ALLGEMEINE HINWEISE Befolgen Sie immer die Anweisungen in diesem Handbuch, bevor Sie das Gerät verwenden. -
Seite 4: Anschlussdiagramm
ANSCHLUSSDIAGRAMM KABELBAUM KABELBAUM KABELBAUM Farbe Funktion Farbe Funktion Blau Ant. +12V Farbe Funktion Farbe Funktion Farbe Weiß/Schw. FL– Funktion Farbe Grün/Schw. RL– Funktion Blau Ant. +12V Weiß Blau Grün Ant. +12V Weiß/Schw. FL– Grün/Schw. RL– Weiß/Schw. FL– Gelb +12V Grün/Schw. RL– Schwarz Masse Weiß... - Seite 5 MONTAGEHINWEISE Bitte beachten sie folgende Arbeitsschritte bei der Montage des Geräts: Montageort Suchen Sie zunächst einen geeigneten Montageort für das Gerät. Achten Sie darauf, dass das Gerät genügend Platz zur Montage hat. Die Einbaumaße finden Sie im Abschnitt „ABMESSUN- GEN“. Montieren Sie das Gerät keinesfalls in der Nähe des Motors, um Störungen zu vermeiden. Montageöffnung Nachdem Sie einen Montageort gefunden haben, müssen Sie ein kreisförmiges Loch mit einem Durchmesser von ca.

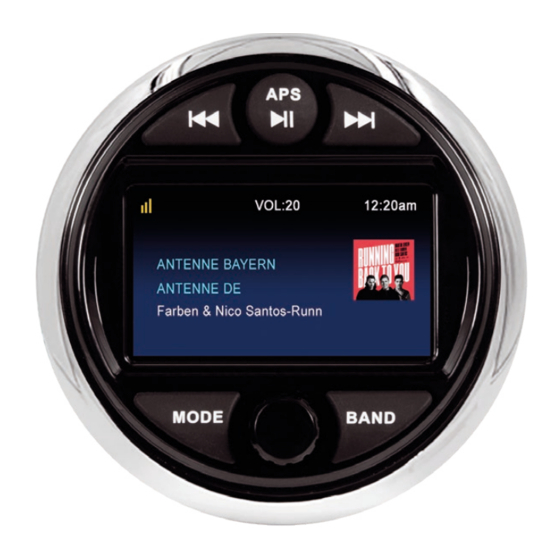

- Seite 6 Anschalten / Ausschalten (länger als 2 Sekunden drücken) Lautstärkeregler bzw. Klangregler während der Medienwie- dergabe Auswahlregler im Menü / Bestätigen mit Tastendruck Vorheriger Sender / Titel Nächster Sender / Titel VMR301 Automatischer Sendersuchlauf im Radiobetrieb starten Hauptgerät Wiedergabe starten / pausieren MODE Wiedergabemodus auswählen (kurz drücken): DAB Radio >...
-
Seite 7: Dab+ Digitalradio
DAB+ DIGITALRADIO Mit der Taste APS starten Sie den automatischen Sendersuchlauf. Alle verfügbaren DAB+ Sender befinden sich dann im Senderspeicher. Durch kurzes Antippen der Tasten können Sie den gewünschten Sender im Sender- speicher abwärts oder aufwärts auswählen. Mit der Taste BAND können Sie die Senderliste öffnen Sie die Senderliste öffnen, um mit dem Drehknopf (drehen und drücken) einen Sender... - Seite 8 Sollten Sie einen USB Speicherstick mit kompa- tiblen Medien-Dateien am Gerät angeschlossen haben, werden diese in numerischer bzw. alpha- betischer Reihenfolge wiedergegeben, Mit den Steuertasten können Sie die Medienwiedergabe entsprechend steuern. Drücken Sie diese Tasten länger als 2 Sekunden, starten Sie den Schnelldurchlauf. Sollten sich kompatible Video- oder Bilddateien auf dem USB-Speichermedium befinden, können Sie deren Wiedergabe mit der Taste „BAND“...
- Seite 16 ESX Marine Audio · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxaudio.de/marine - www.audiodesign.de © All Rechte vorbehalten, Technische Änderungen und Fehler vorbehalten...
