Seite 2: Einführung
EINFÜHRUNG Beachten Sie unbedingt die Hinweise in diesem Benutzerhandbuch, bevor Sie das Gerät verwenden. Bitte bewahren Sie das Benutzerhandbuch gut zugänglich im Fahrzeug auch für spätere Zwecke auf. Eigenschaften • iGo-Primo 3D Navisoftware mit TMC auf 8GB SD-Karte, 46 Länder inkl. Türkei mit Point of Interest Anzeige und Suche, 3D-Gebäudeansichten, TTS Sprachausgabe, Warnhinweise, über 25 System- und Ansagesprachen. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ..........................4 Grundlegende Funktionen ........................6 Bedienelemente ..................................6 Hauptmenü .....................................7 Navigation ....................................8 Audio-Player ....................................9 – Wiedergabemodus und Wiedergabeliste ..........................10 Radio .....................................11 – Einstellungen und Senderspeicher ............................12 – RDS-Funktionen .................................13 DVD (DVD/CD-Player)................................14 Bluetooth™...................................16 – Geräte verbinden und trennen ............................16 – Kontakte und Anruflisten ..............................17 – Tastatur .....................................18 – Audio-Wiedergabe ................................18 iPod™ ....................................19 Filme .....................................19 Apps (Applications) ................................20 – TV (optional) ..................................21 – Dateien ....................................21 – Internet (optional) ................................22 – Audio Einstellungen . -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • In der Regel sollte die Montage und Installation des Geräts von einem geschultem und technisch versierten Spezialisten durchgeführt werden, da der Einbau und Anschluss des Geräts komplexes Fachwissen erfordert. • Dieses Gerät ist nur für den Betrieb in einem Fahrzeug mit einer Bordspannung von 12 Volt mit negativer Masse geeignet. - Seite 5 SICHERHEITSHINWEISE • Das Gerät unterstützt nur Datenträger in der DVD/CD-Standardgröße von Ø 12 cm. Versuchen Sie keines- falls Datenträger einer anderen Größe oder irgendwelche Gegenstände in den Einzugsschacht zu schieben. Achten Sie darauf, jeweils nur einen Datenträger gleichzeitig zu laden. •...
-
Seite 6: Grundlegende Funktionen

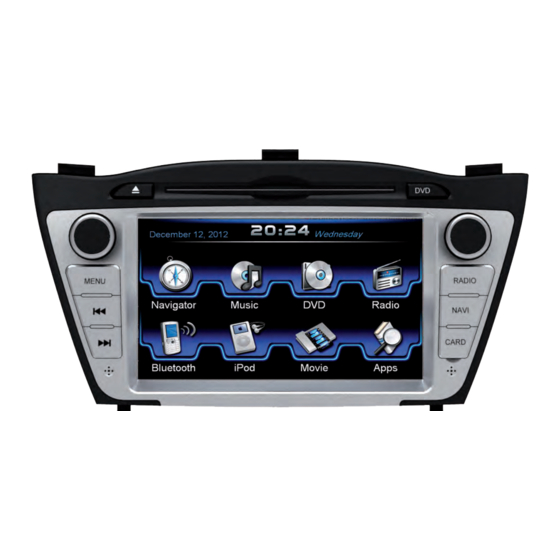

GRUNDLEGENDE FUNKTIONEN BEDIENELEMENTE 1. Zum Auswerfen der eingelegten CD/DVD. 6. Zum Aktivieren des Haupt-Menüs. 2. Einschub für CD/DVD-Medien (Ø 12 cm). 7. Zum Aktivieren des Radio-Modus. 3. Zum Aktivieren des DVD/CD Players. 8. Zum vorherigen Titel/Sender/Kapitel schalten. 4. Zum Ein- oder Ausschalten des Geräts 9. -
Seite 7: Hauptmenü
GRUNDLEGENDE FUNKTIONEN HAUPTMENÜ Beim Einschalten des Geräts erscheint zunächst das Hauptmenü. Durch Drücken der „Menu“-Taste am Gerät können Sie jederzeit das Hauptmenü erreichen. 1. Je nach dem, welches Design-Thema (Skin) ausgewählt wurde, wird z.B. an dieser Stelle das Datum und die Uhrzeit abgebildet. Je nach ausgewähltem Design-Thema kann hier auch die Information zum gerade laufenden Musiktitel oder Radiosender abgebildet sein. -
Seite 8: Navigation
GRUNDLEGENDE FUNKTIONEN NAVIGATION Sie gelangen in die Navigations-Anwendung durch das Antippen des Bedienfelds „Navigation“ im Hauptmenü oder durch das Drücken der Taste „NAVI“ am Gerät. Bitte beachten Sie dazu das Benutzerhandbuch für die jeweils installierte Navigationssoftware. Das Gerät bietet Ihnen die Möglichkeit, jede beliebige Navigationssoftware (Windows 6.0 CE kompatibel) zu benutzen. -
Seite 9: Audio-Player
GRUNDLEGENDE FUNKTIONEN AUDIO-PLAYER Sie gelangen in die Audio Player-Anwendung durch das Antippen des Bedienfelds „Musik“ im Haupt- menü. Der Audio Player unterstützt die Audiodateiformate MP3, WMA und WAV. Hinweise zur Wiedergabe einer CD finden Sie auf Seite 14. 1. Information zur gerade gespielten Audiodatei 9. -
Seite 10: Wiedergabemodus Und Wiedergabeliste
GRUNDLEGENDE FUNKTIONEN Wiedergabemodus und Wiedergabeliste Tippen Sie auf „Menü“ und dann auf: „Scannen“ um jeden Titel in der Wiedergabeliste kurz anzu- spielen. „Zufällig“ für eine zufällige Titel-Reihenfolge aller Titel. „Wiederholen akt. Titel“ um den aktuellen Titel zu wiederholen. „Wiedergabeliste speichern“ um die aktuelle Wiedergabeliste auf „Lokal“... -
Seite 11: Radio
GRUNDLEGENDE FUNKTIONEN RADIO Sie gelangen in die Radio-Anwendung durch das Antippen des Bedienfelds „Radio“ im Hauptmenü oder durch das Drücken der Taste „RADIO“ am Gerät. 1. Zeigt das aktuelle Frequenzband sowie die 11. RDS-Funktionen (AF, TA, PTY). aktuelle Senderfrequenz, kann zur schnellen 12. -
Seite 12: Einstellungen Und Senderspeicher
GRUNDLEGENDE FUNKTIONEN Einstellungen und Senderspeicher Tippen Sie auf das Zahnrad-Symbol und dann auf: „Sender umbenennen“ um den aktuellen Sendernamen im Senderspeicher zu ändern. „Sender löschen“ um den aktuellen Sender aus dem Sender- speicher zu löschen. „Alle Sender löschen“ um alle Sender aus dem Senderspeicher zu löschen „Gebietseinstellungen“... -
Seite 13: Rds-Funktionen
GRUNDLEGENDE FUNKTIONEN RDS-Funktionen Dieses Gerät unterstützt RDS (Radio Data System) im Frequenzbereich 87,5 - 107.9 FM MHZ. Die fol- genden RDS-Funktionen sind aber nur verfügbar, wenn diese auch vom eingestellten Sender unter- stützt werden. AF (Alternative Frequency) Die AF-Funktion ermöglicht das automatische Wechseln der Empfangsfrequenz beim Verlassen des Empfangsberei- ches eines Senders. -
Seite 14: Dvd (Dvd/Cd-Player)
GRUNDLEGENDE FUNKTIONEN (DVD/CD-Player) Der DVD Player unterstützt folgende Formate: DVD, DVD-R/RW, DVD+R/RW, VCD, CD, CD-R/RW, MP3. Sie gelangen in die DVD-Anwendung durch das Antippen des Bedienfelds „DVD“ im Hauptmenü oder durch das Drücken der Taste „DVD“ am Gerät. Tippen Sie während der DVD-Wiedergabe auf eine Stelle im Bildschirm und Sie gelangen in das DVD- Menü. - Seite 15 GRUNDLEGENDE FUNKTIONEN 1. Tippen Sie hier um die Systemeinstellungen 3. Tippen Sie hier um die Untertitel-Optionen des DVD Players zu öffnen. Dort können zum aktuell eingelegten Medium anzuzeigen. allgemeine Einstellungen, Audio-Einstellungen, 4. Tippen Sie hier um das Titelmenü einzublenden. Video-Einstellungen und Sprach-Einstellungen festgelegt werden.
-
Seite 16: Bluetooth
GRUNDLEGENDE FUNKTIONEN BLUETOOTH™ Sie gelangen in die Bluetooth™-Anwendung durch das Antippen des Bedienfelds „Bluetooth“ im Hauptmenü. GERÄTE VERBINDEN Koppeln Sie zunächst die Geräte miteinander, beachten Sie dazu falls nötig die Bedienungsanleitung Ihres Mobiltelefons. Öffnen Sie das Menü „Einstellungen“ auf Ihrem Mobiltelefon und gehen Sie in dessen Bluetooth-Einstellungen. -
Seite 17: Kontakte Und Anruflisten
GRUNDLEGENDE FUNKTIONEN KONTAKTE UND ANRUFLISTEN Sobald Ihr Mobiltelefon sich per Bluetooth mit dem Gerät verbunden hat, werden jedes Mal Ihre Kontakte und Anruflisten automatisch mit dem Gerät synchronisiert. Tippen Sie auf „Kontakte“. Tippen Sie auf einen Namen um einen Anruf zu starten. -
Seite 18: Tastatur
GRUNDLEGENDE FUNKTIONEN Tippen Sie auf „Gewählte“ zum Aufrufen der Um die Anruflisten und Kontakte zu aktuali- bereits gewählten Anrufe. sieren tippen Sie auf „Jetzt sync.“. TASTATUR Tippen Sie auf „Tastatur“ um die Telefonnummern per Hand einzugeben. Tippen Sie dann auf die gewünschten Nummern und tippen dann auf das grüne Hörersymbol, um den Wahl- vorgang zu starten. -
Seite 19: Ipod
GRUNDLEGENDE FUNKTIONEN iPod™ (optional) Achten Sie darauf, dass der iPod™ korrekt mit dem Gerät per beiliegendem Anschlusskabel verbunden ist. Dieses An- schlusskabel ermöglicht auch den Anschluss eines iPhone™ (bis 4S) um dessen integrierte Audio-Wiedergabe zu nutzen. Die Akku-Ladefunktion erfolgt sobald das Gerät eingeschaltet ist. -
Seite 20: Apps (Applications)
GRUNDLEGENDE FUNKTIONEN APPS Sie gelangen in das Apps-Menü durch das Antippen des Bedienfelds „Apps“ im Hauptmenü. Das Gerät bietet Ihnen eine Vielzahl von zusätzlichen Anwendungen, die wie folgend beschrieben angewendet werden können. Einige dieser Zusatzfunktion benötigen entsprechendes Zubehör. 1. Tippen Sie hier um das AUX-Menü 6. -
Seite 21: Tv (Optional)
GRUNDLEGENDE FUNKTIONEN (optional) Das Gerät bietet die Möglichkeit einen separaten Empfänger (DVBT) für den Empfang von digitalem Fernsehen anzuschlie- ßen. Durch die richtige Verbindung per separat erhältlichem An- schlusskabel ist die Bedienung der TV-Funktion per Touch- screen-Steuerung möglich. Es jedoch auch möglich einen anderen DVBT-Empfänger zu verwenden. Allerdings ist dieser dann nur mit dessen Fernbedienung steuerbar. -
Seite 22: Internet (Optional)
GRUNDLEGENDE FUNKTIONEN Tippen Sie auf „Optionen“ um Dateioperationen vorzunehmen, wie z.B. das Löschen oder Kopieren von Dateien. Durch die Kopierfunktion ist es möglich Dateien in einen an- deren Speicherort bzw. auf einen anderen Datenträger zu be- wegen. Nachdem Sie ein Bild geöffnet haben, können Sie eine Dia- show aller im Verzeichnis gespeicherten Bilder starten. -
Seite 23: Audio Einstellungen
GRUNDLEGENDE FUNKTIONEN Audio Sie können die Audio Einstellungen über „Apps“ durch das Antippen des Bedienfelds „Audio“ oder durch das Drücken des rechten Drehreglers (außer bei TV/DVD Wiedergabe ) am Gerät öffnen. Klangeinstellung Akustisches Zentrum Tippen Sie auf einen der Anzeigebalken und Tippen Sie auf eine der Sitzpositionen oder ziehen Sie diesen um die Klangeinstellung zu auf die Pfeile um die Front- und Hecklaut-... - Seite 24 GRUNDLEGENDE FUNKTIONEN Erweiterte Audioeinstellungen Tippen Sie auf „Erweitert“ um in das Menü für die erweiterten Audio Einstellungen zu gelangen. Links können Sie unter „Lautstärkevoreinstellung“ für die ein- zelnen Anwendungen die Lautstärke aufeinander abstimmen. Tippen Sie einfach in der gewünschten Leiste auf die Pfeil- symbole.
-
Seite 25: Rear Media (Optional)
GRUNDLEGENDE FUNKTIONEN Subwoofer (optional) Unter „CutOff Freq.“ können Sie diese einstellen, d.h. nur Töne unterhalb der eingestellten Werts werden wiedergege- ben. Dies entlastet den Subwoofer und sorgt für ein besseres Klangbild. Mit „Gain“ kann dessen Lautstärkepegel angepasst werden. Unter „Phase“ kann die Phasenlage des Signals ein- gestellt werden, um die tiefen Töne besser an die Fahrzeug- akustik anpassen zu können. -
Seite 26: Optionen
GRUNDLEGENDE FUNKTIONEN Optionen Sie können dieses Menü vom HAUPTMENÜ aus durch das Antippen der Bedienfelder „Apps“ und „Optionen“ öffnen. Spracheinstellung Tippen Sie auf „Skin“. Wählen Sie die gewünschte Sprache aus. Tippen Sie auf „Anwenden“. Benutzeroberfläche Tippen Sie auf „Skin“. Tippen Sie auf das Menü „Skins“ und wählen Sie das gewünschte Design-Thema aus. - Seite 27 12h-Anzeige zu stellen (AM/PM). Lenkrad Sollte Ihr Fahrzeug mit einem serienmäßigen Multifunktionslenkrad ausgestattet sein, können Sie dem ESX Gerät im „Lenkrad“-Menü die Steuerbefehle anlernen, falls diese nicht korrekt oder gar nicht funktionieren. Drücken Sie hierzu „Start“ und löschen zunächst alle Einträ- ge.
- Seite 28 GRUNDLEGENDE FUNKTIONEN Bildschirm Tippen Sie auf „Bildschirm“. Stellen Sie gewünschte Bildschirm-Hellig- keit durch das Ziehen des Statusbalkens ein. Aktivieren Sie unter „CCD Kamera“ die optional an das Gerät angeschlossene Rückfahrkamera. Sobald der Rückwärtsgang eingelegt wird, wird die Video-Übertragung der Kamera auto- matisch auf dem Bildschirm eingeblendet.
-
Seite 29: Benutzerdefinierte Einstellungen
BENUTZERDEFINIERTE EINSTELLUNGEN Menü-Belegung Sie haben die Möglichkeit das Hauptmenü oder das Apps-Menü nach Ihren Wünschen anzuordnen. Um die Position eines Bedienfelds zu ändern, drücken und hal- ten Sie das jeweilige Bedienfeld für ca. 5 Sekunden im Haupt- menü oder „Apps“-Menü, bis die gestrichelten Linien zu sehen sind. -
Seite 30: Hintergrundbild
BENUTZERDEFINIERTE EINSTELLUNGEN Hintergrundbild Sie haben die Möglichkeit das Hintergrundbild nach Ihren Wünschen zu gestalten. Kopieren Sie zu- nächst die Datei auf die MicroSD-Karte, einen USB-Stick oder auf die lokale Festplatte. Tippen Sie auf „Apps“. Tippen Sie auf „Optionen“. Tippen Sie unter „Hintergrundbild“ auf Wählen Sie eine Datei per Doppelklick aus. -
Seite 31: Startbild
BENUTZERDEFINIERTE EINSTELLUNGEN Startbild Sie haben die Möglichkeit das Startbild (Bootlogo) des Geräts nach Ihren Wünschen zu gestalten. Kopieren Sie zunächst die Datei auf die MicroSD-Karte, einen USB-Stick oder auf die lokale Festplatte. Öffnen Sie die Datei per Doppelklick im Da- Tippen Sie auf „Optionen“... -
Seite 32: Weiterführende Funktionen
WEITERFÜHRENDE FUNKTIONEN INFRAROT-FERNBEDIENUNG Die zum beiliegenden Standard-Zubehör gehörende Fernbedienung ermöglicht die Steuerung von einigen Ba- sisfunktionen am Gerät. Zeigen Sie direkt mit der Frontseite der Fernbedienung auf den Bildschirm des Geräts. Der Abstand sollte nicht mehr als 3 Meter betragen. Sollten Sie die Fernbedienung zum ersten Mal benutzen, müssen Sie zuvor sie Sicherheitsfolie im Batteriefach auf der Rückseite herausziehen. -
Seite 33: Multifunktionslenkrad
WEITERFÜHRENDE FUNKTIONEN MULTIFUNKTIONSLENKRAD Das Gerät unterstützt eine Steuerung per serienmäßigem Mul- tifunktionslenkrad. Die Steuerungstasten entsprechen Ihrer Funktion weitestgehend den Bedientasten am Gerät. Folgen Sie dazu den Anweisungen auf Seite 27. EINGESCHRÄNKTE MEDIENWIEDERGABE Zu Ihrer eigenen Sicherheit und die Ihrer Mitreisenden ist eine Bildwiedergabe während der Fahrt bei DVD/Film/TV/AV-An- wendungen beschränkt und das Gerät spielt nur die Tonspur des jeweiligen Mediums ab. -
Seite 34: Fehlerbehebung
FEHLERBEHEBUNG Wenn die folgenden Hinweise zur Fehlerbehebung nicht zur Lösung des jeweiligen Problems führen und die Fehlfunktion weiter besteht, wenden Sie sich bitte an einen autorisierten Reparatur-oder Installationsservice. Öffnen Sie keinesfalls das Gerät oder versuchen Sie es selbst zu reparieren. Dies könnte das Gerät und elek- tronische Komponenten in Ihrem Fahrzeug ernsthaft beschädigen bzw. - Seite 35 FEHLERBEHEBUNG Gegenmaßnahmen Probleme Gründe CD/DVD-Wiedergabe Das DVD-Menü kann nicht geöff- Der Datenträger unterstützt keine Legen Sie einen anderen Daten- net werden. Menüführung oder ist ein Plagiat. träger ein. Die Bilddarstellung bei der Wie- Helligkeit, Kontrast oder Farbsät- Stellen Sie diese unter den DVD dergabe ist fehlerhaft. tigung sind zu niedrig eingestellt. Player-Einstellungen neu ein. Fehlerhafte oder gestörte Wieder- Der Datenträger ist nicht korrekt Legen Sie den Datenträger erneut gabe einer DVD. eingelegt. mit dem Aufdruck nach oben ein. Der Datenträger ist zerkratzt, Legen Sie einen anderen Daten- defekt oder verformt.
- Seite 36 FEHLERBEHEBUNG Gegenmaßnahmen Probleme Gründe Navigation Die Navigations-Anwendung Die Software ist nicht mit dem Überprüfen Sie die Software auf startet nicht. Gerät kompatibel. Kompatibilität zu Windows CE 6 oder Sie besorgen sich eine kompatible Version. Die Software wurde auf dem Überprüfen Sie die Einstellungen Gerät nicht richtig installiert. unter Apps - Optionen - System und korrigieren Sie gegebenen- falls den Navi-Software-Pfad. Die Lizenz der installierten Soft- Kontaktieren Sie den Hersteller ware bzw. die Nutzungsdauer ist der Software. abgelaufen. Das Gerät findet Ihren aktuellen Die beiliegende GPS-Antenne Schließen Sie die GPS-Antenne Standort nicht bzw. die Routen- ist nicht korrekt oder gar nicht korrekt an oder Sie besorgen sich führung ist gestört.
- Seite 37 FEHLERBEHEBUNG Gegenmaßnahmen Probleme Gründe Bluetooth/Telefon Keine Verbindung bzw. Koppeln Die Bluetooth-Funktion ist am Aktivieren Sie Bluetooth in den der Geräte möglich. Telefon deaktiviert. Einstellungen Ihres Telefons. Bluetooth ist am Telefon aktiviert Stellen Sie das Telefon in den aber nicht auf „sichtbar“ gestellt. Einstellungen auf „sichtbar“. Der Bluetooth-Standard des Benutzen Sie ein kompatibles Telefons ist nicht kompatibel. Telefon. Zu viele Bluetooth-Geräte sind im Löschen Sie nicht mehr benötigte Gerät registriert. Geräte aus dem Speicher. Bluetooth-Verbindung ist zu leise. Die Lautstärke-Voreinstellung Stellen die Lautstärke-Voreinstel- der Verbindung ist zu leise lung unter Apps - Audio - Erwei- eingestellt tert - Bluetooth höher ein. Keine Bluetooth Audiowiedergabe. Die Bluetooth-Audiowiedergabe Aktivieren Sie Funktion in den ist am Telefon deaktiviert.
-
Seite 38: Allgemeine Hinweise
ALLGEMEINE HINWEISE Pflege und Wartung Dieses Gerät verfügt über hochpräzise und empfindliche Technik und sollte stets mit Vorsicht behandelt wer- den. Bitte beachten Sie die folgenden Tipps, um die Garantieleistung nicht zu gefährden und die Lebensdauer des Gerätes zu verlängern. •... -
Seite 39: Rechtliche Hinweise
ALLGEMEINE HINWEISE Rechtliche Hinweise • ESX bzw. die Audio Design GmbH sind in keiner Weise mit der Hyundai Motor Company oder einer ihrer Tochtergesellschaften oder Partner-Unternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung. • Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber. - Seite 40 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.esxaudio.de - www.audiodesign.de ©2013 All Rights Reserved...
