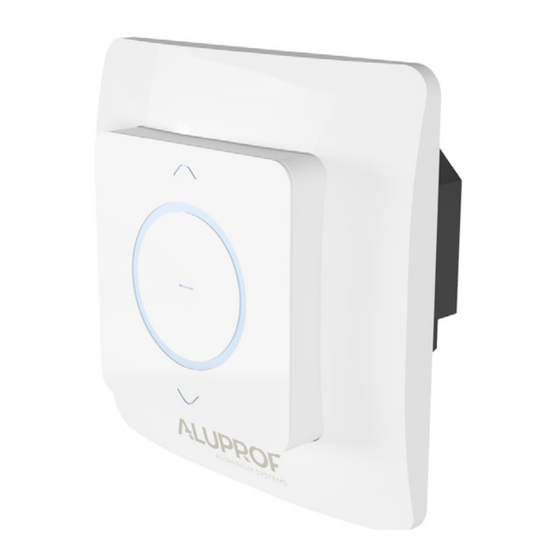

Aluprof DC448 Anleitung

Diese Anleitung herunterladen

1. TECHNISCHE SPEZIFIKATION

Stromversorgung:

Frequenz:

Betriebstemperatur:

Übertragungsreichweite

Antriebe bis zu 50 Nm Anschluss möglich

Funktioniert nur mit Motoren ohne eingebauten Funksender

Funktioniert mit allen Sendern der DC Serie die sich im Angot von Aluprof S.A. befinden.

Möglichkeit zur programierung von 20 Sender, Programierung der nächten Sender bewirkt das überschreiben der anfänglich programierten

Sender.

Der Hersteller behält die Toleranz von Katalogdaten vor aufgrund von Verwendung in verschiedenen Bedingungen.

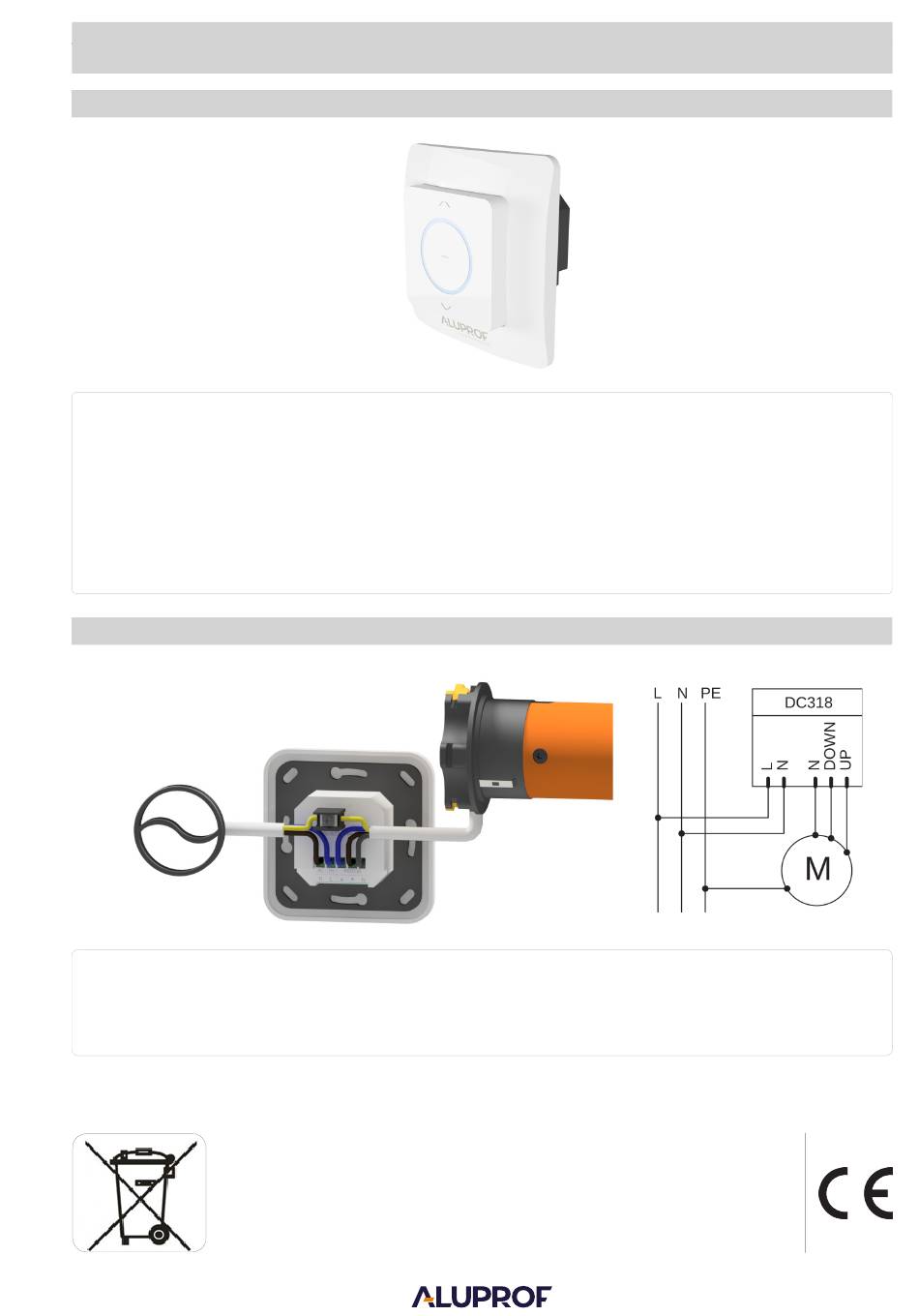

2. BEISPIELHAFTER ANSCHLUSS DES SCHALTERS

230V / 50Hz

- Die Montage des Unterputzshalter sollte durch befügtes Personal erfolgen (mit SEP-Bevollmächtigung bis 1 kV).

- Das Unterputzshalter sollte über eine getrennte Leitung versorgt und durch eine schnellwirkende Sicherung abgesichert werden, z.B.: den

Leitungsschutzschalter Typ B10.

- Das Unterputzshalter ist für trockene Räume bestimmt und sollte nicht den direkten Witterungsverhältnissen ausgesetzt werden.

Gemäß der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates vom 4. Juli 2012 über Elektro- und Elektronik-

Altgeräte (WEEE) ist es verboten, Elektro- und Elektronik-Altgeräte, gekennzeichnet durch das Symbol der durchgestrichenen

Mülltonne, mit anderen Abfällen zu verwerten. Der Nutzer ist verpflichtet, die Elektro- und Elektronik-Altgeräte an

gekennzeichneten Sammelstellen zur entsprechenden Verwertung abzugeben. Die Kennzeichnung deutet auch darauf hin,

dass das Gerät nach dem 13. August 2005 auf den Markt eingeführt wurde. Die oben genannten Verpflichtungen wurden

eingeführt, um Abfälle von Elektro- und Elektronikgeräten zu vermeiden und Wiederverwendung, Recycling und andere

Formen der Verwertung zu sichern. Diese Geräte bestehen aus Materialien, deren gefährliche Inhaltsstoffe zu besonderen

Umwelt- und Gesundheitsrisiken führen können

Technische Änderungen vorbehalten.

Stand 2022.02.15

ANLEITUNG FÜR DC 318 STEUREUNGEN

230 VAC / 50 Hz

433.92 MHz

~ -10°C - ~ +55°C

200 Meter (im Freien), 35 Meter (in Gebäuden)

ACHTUNG

Seite 1 Antriebe bis zu 50 Nm Anschluss möglich Funktioniert nur mit Motoren ohne eingebauten Funksender Funktioniert mit allen Sendern der DC Serie die sich im Angot von Aluprof S.A. befinden. Möglichkeit zur programierung von 20 Sender, Programierung der nächten Sender bewirkt das überschreiben der anfänglich programierten Sender.
Seite 2 ANLEITUNG FÜR DC 318 STEUREUNGEN 3. BESCHREIBUNG DER SENDER DC 289 DC 288 DC 287 DC 305 DC 306 DC 313 DC 920 STOP DC 448 DC 661 DC 229 STOP STOP STOP MODE P2 OK MODE P2 OK DC 1600 DC 1602 LEGENDE: - Das betätigen der Taste beweirkt, dass sich der Rollladenpanzer nach oben bewegt.
Seite 3 ANLEITUNG FÜR DC 318 STEUREUNGEN 4. SPEICHERUNG DES SENDERS Nach 3 Sekunden, wenn die Die STOP-Taste drücken. Die Bei eingeschaltetem Gerät gleichzeitig die AUF- und AB-Tasten Signalleuchte aufhört zu leuchten, Kontrollleuchte beginnt zu leuchten. gedrückt halten. Die Signalleuchte leuchtet. die Tasten loslassen. Auf dem Sender die AUF-Taste Die Signalleuchte Der Sender wurde hinzugefügt.
Seite 4 ANLEITUNG FÜR DC 318 STEUREUNGEN 6. BETRIEBSMODUS WECHSELN(IMPULSBETRIEB/DAUERBETRIEB) Nach 6 sekunden Bei eingeschaltetem Gerät gleichzeitig die AUF- und STOP-Tasten Die Einstellung wurde blinkt die Signalleuchte 3 mal. gedrückt halten. Die Signalleuchte leuchtet. geschpeichert Der Impulsmodus ermöglicht unter anderem die Schrittsteuerung von Raffstorensystemen. 7.
