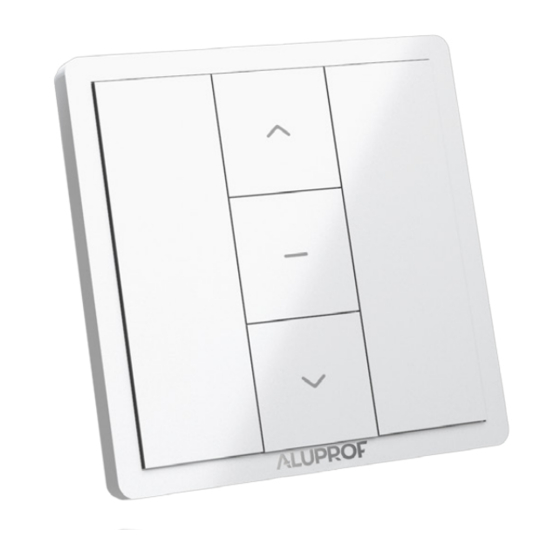

Aluprof DC1690 Anleitung

1. TECHNISCHE SPEZIFIKATION
433 MHz
230V / 50Hz
- Versorgung: ~230V/50Hz
- Antriebe bis zu 50 Nm Anschluss möglich
- Frequenz: 433.92MHz
- Speicher Größe bis zu 20 Sender
- Sendeleistung: 10 miliwat (mW)
- Betriebstemperatur: ~ -10°C ~ +55°C
- Reichweite: 200 Meter (im Freien)
35 Meter (in Gebäuden)
- Ein Kanal Empfänger
- Größe: 80x80 mm
Der Hersteller behält die Toleranz von Katalogdaten vor aufgrund von
Verwendung in verschiedenen Bedingungen.
Kompatible mit Standard Antriebe und alle DC Sender
Die Montage des Unterputzshalter sollte durch befügtes Personal erfolgen
(mit SEP-Bevollmächtigung bis 1 kV).
Das Unterputzshalter ist für trockene Räume bestimmt und sollte nicht den direkten
Witterungsverhältnissen ausgesetzt werden.
Das Unterputzshalter sollte über eine getrennte Leitung versorgt und
durch eine schnellwirkende Sicherung abgesichert werden, z.B.: den
Leitungsschutzschalter Typ B10.

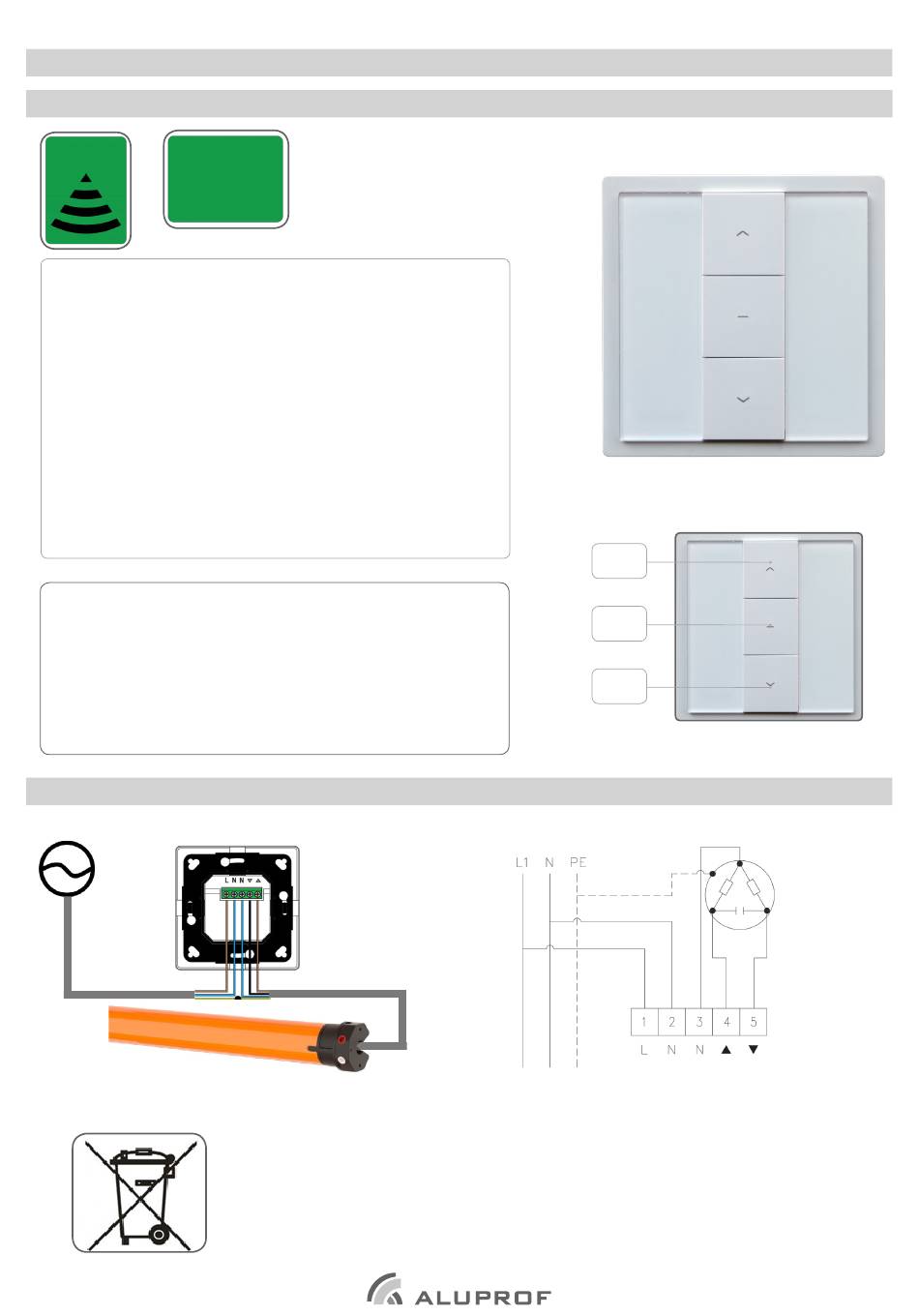

2. ELEKTRISCHE VERBINDUNGEN ZWISCHEN MOTOR UND UNTERPUTZSCHALTER
Versorgung: 230V / 50 Hz
1
ANLEITUNG FÜR DC1690 STEUREUNGEN
AC
ACHTUNG
Gemäß der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE) ist es
verboten, Elektro- und Elektronik-Altgeräte, gekennzeichnet durch das Symbol der durchgestrichenen Mülltonne, mit anderen Abfällen zu verwerten.
Der Nutzer ist verpflichtet, die Elektro- und Elektronik-Altgeräte an gekennzeichneten Sammelstellen zur entsprechenden Verwertung abzugeben.
Die Kennzeichnung deutet auch darauf hin, dass das Gerät nach dem 13. August 2005 auf den Markt eingeführt wurde. Die oben genannten
Verpflichtungen wurden eingeführt, um Abfälle von Elektro- und Elektronikgeräten zu vermeiden und Wiederverwendung, Recycling und
andere Formen der Verwertung zu sichern. Diese Geräte bestehen aus Materialien, deren gefährliche Inhaltsstoffe zu besonderen Umwelt- und
Gesundheitsrisiken führen können
OBERTEIL
STOP
TEIL
UNTER-
Schaltplan
Technische Änderungen vorbehalten. Stand 2019.09.18
