Lesen Sie bitte vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch ! Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch ! Für Folgeschäden übernehmen wir keine Haftung !
Wir übernehmen ebenfalls keine Haftung für Personen-, Sach- oder Vermögensschäden.

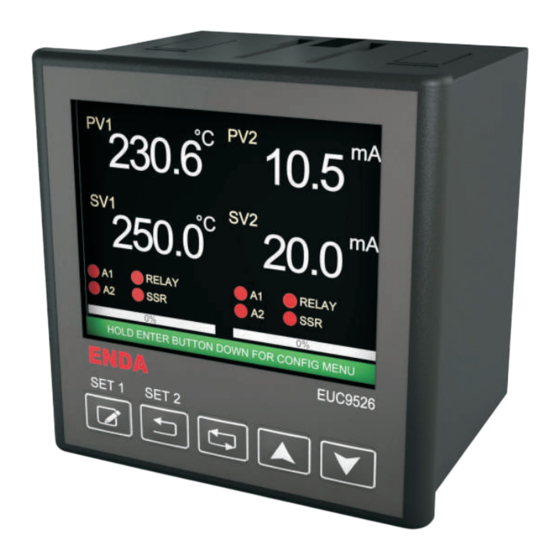

ENDA EUC9526 UNIVERSALREGLER
Vielen Dank dafür, daß Sie sich für den ENDA EUC9526 Serie Universalregler entschieden haben !
Abmessungen 96x96mm
3,5 ", 5-stelliges grafisches TFT-Display
Zwei Sensoreingänge können für TC, RTD, NTC, R, mA, V oder mV verwendet werden.
Offset-Einstellung für Eingangsgröße
32 Punkt Linearisierung für analoge Eingänge konfigurierbar
Wählbarer Analog-, SSR- oder Relaissteuerausgang.
Eingangsabhängige Signalweiterschaltung als Ausgang (mA oder V).
50ms Abtastzeit.
PID-Regelung
PID-Selbsteinstellung (Selftune)
PID-Automatische Einstellung (Auto tune).
Bitte bei Erstbetrieb der Anlage (Betriebsbereit)
Selbstoptimierung durchführen !
Soft-Start (Zeitvorgabe für Sollwert).
24Vdc für Sensorversorgung.
Periodische Schaltverhalten des Relais einstellbar bei Fühlerbruch einstellbar.
Sicherheitsstufen für das Menü und Konfigurationsseiten.
Programmierung per Tasten oder RS485 ModBus-Schnittstelle
9
Bestellcode : EUC
5
2 6
Informationen zur Modbus-Funktion finden
Sie in der Modbus-Adresskarte und im
Anschlussdiagramm der EUC9526.
ANAOLGEINGANG
Eingangstyp
B (Pt30Rh-Pt6Rh)
200,0 ... 1800,0°C
E (NiCr-Con)
-100,0 ..... 900,0°C
J (Fe-Con)
-100,0 ..... 900,0°C
K (NiCr-Ni)
-100,0 ... 1300,0°C
L (Fe-Con)
-100,0 ..... 900,0°C
TC
N (NiCrSi-NiSi)
-200,0 ... 1300,0°C
R (Pt13Rh-Pt)
S (Pt10Rh-Pt)
T (Cu-Con)
-250,0 ..... 300,0°C
U (Cu-Con)
-200,0 ..... 400,0°C
RTD
Pt100
-200,0 ..... 850,0°C
-100,00 ... 160,00°C
NTC
NTC
-60,0 ..... 150,0°C
0 - 20mA
mA
4 - 20mA
mV
0 - 150mV
0 - 5V
V
1 - 5V
0 - 10V
0 - 550
Ω
Ω
0 - 10k
Ω
AUSGÄNGE
Alarm 3
Je 2 Relais, 250V AC, 2A (ohmsche Last), Umschaltkontakt, ohne Last 10 Mio. Schaltspiele, unter Last bei 250Vac 2A 200.000 Schaltspiele.
Alarm 1
Je 2 Relais, 250V AC, 2A (ohmsche Last), Umschaltkontakt, ohne Last 10 Mio. Schaltspiele, unter Last bei 250Vac 2A 200.000 Schaltspiele.
Alarm 2
Je 2 Relais, 250V AC, 2A (ohmsche Last), Schließerkontakt, ohne Last 10 Mio. Schaltspiele, unter Last bei 250Vac 2A 200.000 Schaltspiele.
SSR
Je 2 SSR, Max. 40mA , 0 - 12V, Kurzschlussfester Ausgang
mA
0 - 20mA oder 4 - 20mA, Max. Lastwiderstand beträgt 750O.
V
Max. 30mA , 0 - 10V, Kurzschlussfester Ausgang
Die Spezifikationen sind für die Ausgänge der 1. Gruppe und der 2. Gruppe gleich.
ELEKTRISCHE ANSCHLÜSSE
Spannungsversorgung
90-250V AC, 50/60Hz
Leistungsaufnahme
Max. 7VA
Elektr. Anschluß
Aufsteckbare Schraubklemmleiste für 2.5mm².
Elektromagnetische
(EMC)
EN 61326-1: 2013
Verträglichkeit
Elektrische Sicherheit
EN 61010-1: 2010 (Verschmutzungsgrad 2 , Schutzklasse ||)
BETRIEBSBEDINGUNGEN
Betriebstemper./ Lagerung
0 ... +50°C / -25 ... 70°C
Luftfeuchtigkeit
Bis 31°C 80%, bis 40°C linear abfallend bis 50% Luftfeuchtigkeit, Höhe <2000m
Schutzart
Entspricht EN 60529 ; Frontseite : IP65, Rückseite : IP20
Höhe
Max. 2000m
Das Gerät nicht in explosiver oder korrosiver Umgebung einsetzen !
GEHÄUSE
Schalttafeleinbauart nach DIN 43700, mit Befestigungsvorrichtung
Gehäuseart
Abmessungen
B96xH96xT81mm
Gewicht
ca. 400g
Gehäusematerial
Selbstverlöschend
Das Gerät darf nur mit einem feuchten Tuch abgewischt werden, keine aggressiven Reinigungsmittel verwenden !
EG-Tronic GmbH,
Phone: +49 (0) 6192 2000 535
D-65719 Hofheim.
Mail: info@eg-tronic.de, www.EG-Tronic.de
Messbereich
392,0 ... 3272,0°F
-148,0 ... 1652,0°F
-148,0 ... 1652,0°F
-148,0 ... 2372,0°F
-148,0 ... 1652,0°F
-328,0 ... 2372,0°F
0,0 ... 1700,0°C
32,0 ... 3092,0°F
0,0 ... 1700,0°C
32,0 ... 3092,0°F
-418,0 ..... 572,0°F
-328,0 ..... 752,0°F
-328,0 ... 1562,0°F
-148,00 .. 320,00°F
-76,0 ..... 302,0°F
-32768 ... 32767
-3276,8 ... 3276,7
-327,68 ... 327,67
-32,768 ... 32,767
Genauigkeit
Eingangsimpedanz
±0.1% v. SB und ±2°C (3,6°F)
±0.1% v. SB und ±0,5°C (1°F)
±0.1% v. SB und
±0,5°C (1°F)
±0.1% v. SB und
±0,5°C (1°F)
±0.1% v. SB und
±1.5°C (2.7°F)
±0.1% v. SB und
±0,5°C (1°F)
±0.1% v. SB und
±1°C (1.8°F)
±0.1% v. SB und
±1°C (1.8°F)
±0.1% v. SB und
±0,5°C (1°F)
±0.1% v. SB und
±0,5°C (1°F)
±0.1% v. SB und
±0,5°C (1°F)
±0.1% v. SB und
±0,5°C (1°F)
±0.1% v. SB und
±1 digit
±0.1% v. SB und
±20µV
±0.1% v. SB und
±1 digit
±0.2% v. SB und
±0.1
Ω
±0.5% v. SB und
±10
Ω
Kabelfarbe
+ undefiniert
+ violett
+ schwarz
+ grün
+ red
Ri >
100kΩ
+ lila
+ orange
+ orange
+ braun
+ rot
Ri >
100kΩ
Sensorstrom 250µA
Ri >
100kΩ
Ri =
50Ω
Ri >
100kΩ
Ri >
100kΩ
Ri >
100kΩ
Sensorstrom 250µA
deutsch
Norm.
- weiß
- weiß
EN 60584
- weiß
- weiß
- blau
DIN43710
- weiß
- weiß
EN 60584
- weiß
- weiß
- braun
DIN43710
EN 60751
1. / 9
EUC9526-D-28092021
