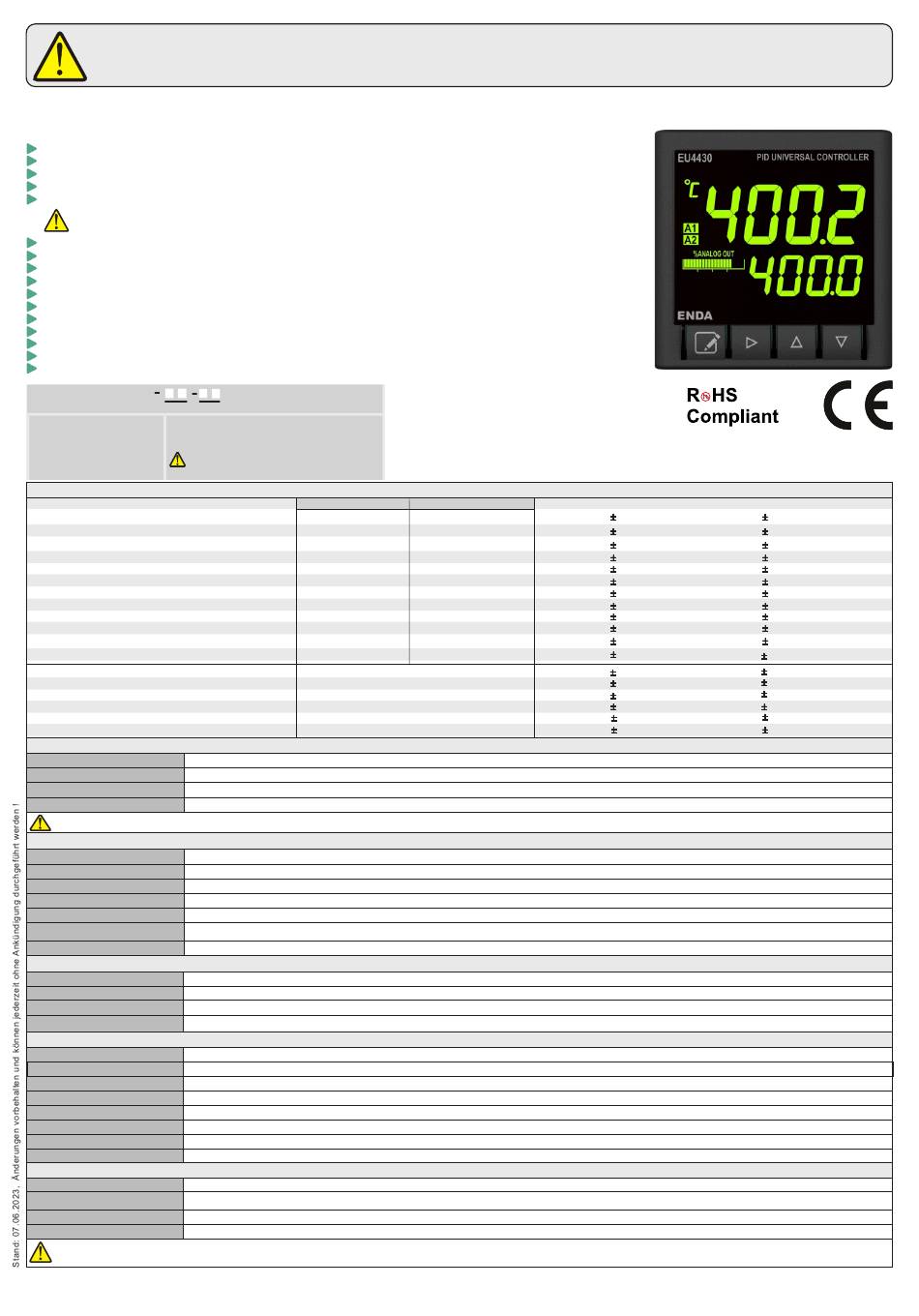

Enda EU4430 Bedienungsanleitung

Lesen Sie bitte vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch ! Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch ! Für Folgeschäden übernehmen wir keine Haftung ! Wir übernehmen
ebenfalls keine Haftung für Personen-, Sach- oder Vermögensschäden.
Vielen Dank dafür, daß Sie sich für den ENDA EU4430 Regler entschieden haben !
Abmessungen 48x48mm.
Zwei Sollwerte einstellbar.
Messeingang für Thermoelemente, PT100 ,J, K, L, T, S, R, Strom-Einheitssignal.
Einstellbar als 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV oder 0-50mV Eingang.
Automatische Berechnung der PID-Parameter (SELF TUNE).
Bitte bei Erstbetrieb der Anlage (Betriebsbereit)
Selbstoptimierung durchführen !
Drei verschiedene Funktionen können der Taste F zugewiesen werden.
Drei verschiedene Funktionen können dem digitalen Eingang zugewiesen werden.
Soft-Start (Zeitvorgabe für Sollwert).
Regelausgang wählbar Relais-, Analog- oder SSR-Ausgang.
Analogausgang einstellbar als 0-20mA, 4-20mA oder als SSR-Ausgang.
Heiz- oder Kühlfunktion einstellbar
C/A2 Relaisausgang einstellbar als Alarm- oder als Regelausgang für Heizfunktion.
Wählbar zwischen Heiz-/Kühlfunktion.
Offset-Einstellung für Eingangsgröße.
Periodische Schaltverhalten des Relais einstellbar bei Fühlerbruch einstellbar.
Programmierung per Tasten oder per ModBus Protokoll (optional).
Bestellcode : EU4430 -
1
1 - Versorgung 2 - Modbus (Optional)
UV......90 - 250V AC RS........ RS-485 Modbus Schnittstelle
LV.......10-30V DC /
Informationen zur Modbus-Funktion finden
8-24V AC
Sie in der Modbus-Befehlsliste auf der
letzten Seite
Eingangstyp
PT100 Widerstandsthermometer
PT100 Widerstandsthermometer
J (Fe-CuNi) Thermoelement
J (Fe-CuNi) Thermoelement
K (NiCr-Ni) Thermoelement
K (NiCr-Ni) Thermoelement
L (Fe-CuNi) Thermoelement
L (Fe-CuNi) Thermoelement
T (Cu-CuNi) Thermoelement
T (Cu-CuNi) Thermoelement
S (Pt10Rh-Pt) Thermoelement
R (Pt13Rh-Pt) Thermoelement
0-20mA Analogeingang
4-20mA Analogeingang
0-10V Analogeingang
2-10V Analogeingang
0-25mV Analogeingang
0-50mV Analogeingang
BETRIEBSBEDINGUNGEN
Betriebstemper./Lagerung
0 ... +50°C/-25 ... +70°C
Luftfeuchtigkeit
Bis 31°C 80%, bis 40 °C linear abfallend bis 50% Luftfeuchtigkeit, Höhe <2000m
Schutzart Entspricht nach EN 60529 ;
Height
Max. 2000m
Das Gerät nicht in explosiver oder korrosiver Umgebung einsetzen !
ELEKTRISCHE ANSCHLÜSSE
Spannungsversorgung
90-250V AC 50/60Hz ,10-30VDC / 8-24VAC SMPS
Leistungsaufnahme Max. 5VA
Elektr. Anschluß
Aufsteckbare Schraubklemmleiste für 2.5mm²', Signalklemme: 1,5mm² Buchsenklemme.
Leitungswiderstand
Max. 100 Ohm
Werterhaltung EEPROM (> 10 Jahre)
Elektromagnetische
(EMC)
EN 61326-1: 2013 (Normkonform nach EN 61000-4-3, Prüfschärfe Kriterium B).
Verträglichkeit
Elektrische Sicherheit
EN 61010-1: 2010 ((Verschmutzungsgrad 2, Schutzklasse II)
AUSGÄNGE
C/A2 Ausgabe Relais: 250 V AC, 10 A (ohmsche Last), Umschaltkontakt NO+NC. (Steuerungs- oder Alarm2-Ausgangsauswahl).
A1 Ausgabe Relais: 250 V AC,
ANL/SSR Ausgabe Ausgang einstell. 0-20mA, 4-20 mA (12 Bit, 0,2% Genauigkeit) oder als SSR-Ausgang 24V/20mA. Max. Lastwiderstand: 600 Ohm.
Lebensdauer Relais Ohne Last 30 Mio. Schaltspiele, bei 250V AC, 8A 300.000 Schaltspiele
REGELUNGSART
1 Sollwert + 1 Alarmsollwert Einstellung
Sollwertauswahl
Regelungsart Wählbar zwischen On-Off / P, PI, PD, PID (Funktion abhängig von den eingestellten Parametern)
A/D Konverter 14 bit.
Min. 100ms.
Meßzyklus
Proportionalband
Zwischen 0% und 100% einstellbar. Bei Pb=0% wird mit ON/OFF Funktion geregelt
Einstellbar zwischen 1s und 125s
Differentialzeit
Einstellbar zwischen 1 und 50°C (122°F)
Hysterese
Stellerfunktion kann zwischen 0% und 100% eingestellt werden.
Stellerfunktion
GEHÄUSE
Gehäuseart
Schalttafeleinbauart nach DIN 43700, mit Befestigungsvorrichtung
Abmessungen
W48xH48xD87mm.
Gewicht
ca. 250g
Self extinguishing plastics
Gehäusematerial
Das Gerät darf nur mit einem feuchten Tuch abgewischt werden, keine aggressiven Reinigungsmittel verwenden !
SURAN

Industrieelektronik
An der Hanfrötze 6 / D-77731 Willstätt
ENDA EU4430 PID UNIVERSAL REGLER
2
(Optional / Bei Bestellung angeben).
Messbereich
°C
-199.9...600.0
EN 60751
-200...600
EN 60751
-30.0....600.0°C
EN 60584
-30....600°C
EN 60584
-30.0...999.9°C
EN 60584
-30...1300°C
EN 60584
DIN 43710 -30.0....600.0°C
DIN 43710 -30....600°C
EN 60584 -30.0...400.0°C
-30....400°C
EN 60584
EN 60584 -40...1700°C
-40...1700°C
EN 60584
-1999...+9999 (max. Skalenbereich 10000)
-1999...+9999 (max. Skalenbereich 10000)
-1999...+9999 (max. Skalenbereich 10000)
-1999...+9999 (max. Skalenbereich 10000)
-1999...+9999 (max. Skalenbereich 10000)
-1999...+9999 (max. Skalenbereich 10000)
Frontseite
5A (ohmsche Last), NO. (Auswahl Alarm1 und Kühlsteuerausgang)..
Tel.: +49 (0)7852 / 4889 962
°F
°C -199.9...999.9 °F
°C -328....1112 °F
-22.0....999.9 °F
-22....1112 °F
-22.0....999.9 °F
-22....2372 °F
-22.0....999.9 °F
-22....1112 °F
-22.0....752.0 °F
-22......752 °F
-40....3092 °F
-40....3092 °F
: IP65, Rückseite : IP20
E-mail : info@suran-elektronik.de
Internet : www.suran-elektronik.de
Genauigkeit
0,2% (vom Skalenbereich) 1 digit
0,2% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,5% (vom Skalenbereich) 1 digit
0,2% (vom Skalenbereich) 1 digit
0,2% (vom Skalenbereich) 1 digit
0,2% (vom Skalenbereich) 1 digit
0,2% (vom Skalenbereich) 1 digit
0,2% (vom Skalenbereich)
1 digit
0,2% (vom Skalenbereich) 1 digit
deutsch
1. / 4
EU4430-D-07062023
