LUPUS-Electronics LUPUSNET LE341 Benutzerhandbuch

1.3 megapixel netzwerkkamera
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
1.3 Megapixel Netzwerkkamera
®
LUPUSNET
- LE341
Benutzerhandbuch
830 A.2_CD
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LUPUS-Electronics LUPUSNET LE341

Inhaltszusammenfassung für LUPUS-Electronics LUPUSNET LE341

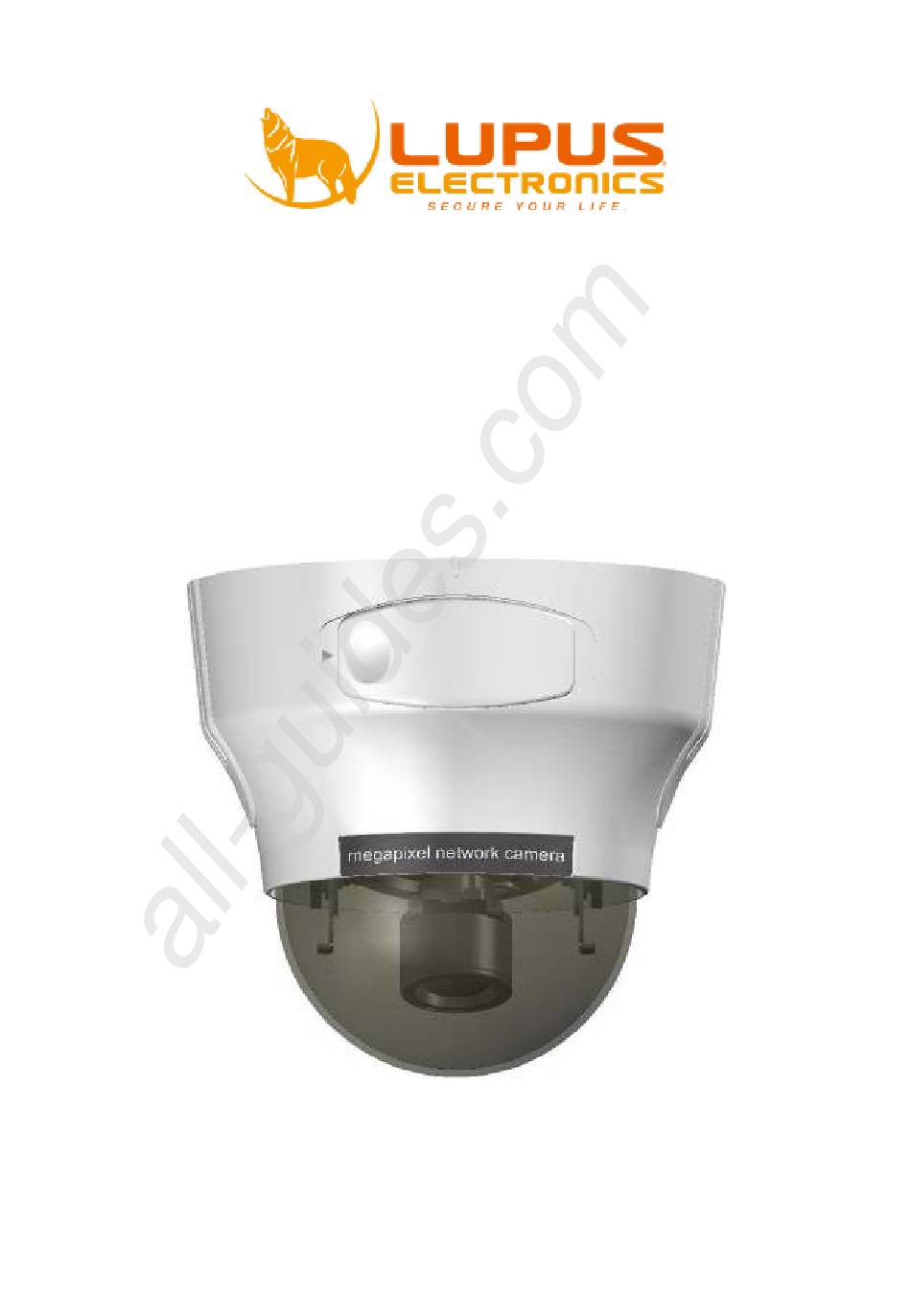

  • Seite 1 All manuals and user guides at all-guides.com 1.3 Megapixel Netzwerkkamera ® LUPUSNET - LE341 Benutzerhandbuch 830 A.2_CD...

  • Seite 2: Hinweise Zur Benutzung Und Installation

    All manuals and user guides at all-guides.com Einleitung 1. Hinweise zur Benutzung und Installation ･ Richten Sie die Kamera niemals direkt in die Sonne ･ Richten Sie die Kamera nicht direkt auf einen Scheinwerfer ･ Vermeiden Sie starke Stöße und Erschütterungen ･...

  • Seite 3: Sicherheitshinweise

    All manuals and user guides at all-guides.com Einleitung 1.2 Sicherheitshinweise SD Speicherkarte ● Eine SD-Speicherkarte kann nicht unendlich oft überschrieben werden. Sollten nach längerer Zeit Speicherfehler auftreten, tauschen Sie die SD-Karte aus. ● Die Kamera unterstützt folgende SD-Karten: 64, 128, 256, und 512 MB, 1 und 2 GB SD Speicherkarten (3.3 V).
  • Seite 4 All manuals and user guides at all-guides.com Einleitung 1.4 Übersicht Die Netzwerkkamera kann Bilder und Echtzeitton über das Internet und Intranet liefern. Die Kamera besitzt einen (RJ-45) 10BASE-T/100BASE-TX Netzwerkanschluss.
  • Seite 5 All manuals and user guides at all-guides.com Einleitung 1.5 Hauptfunktionen ● 1/3” Sony progressive scan CCD Bildaufnehmer Ein hochauflösender progressive scan CCD (charge coupled device). Alle TV-Linien werden zur gleichen Zeit aufgenommen, ohne Verzögerung. ● 1.3 Megapixel Auflösung Die hohe Bildauflösung ermöglicht wesentlich größere aber dennoch sehr detailierte Bildausschnitte.

  • Seite 6: Teile Und Beschriftungen

    All manuals and user guides at all-guides.com Einleitung 1.6 Teile und Beschriftungen Reset Knopf SD-Karte Netzwerk Anschluss...

  • Seite 7: Kamera Installieren

    All manuals and user guides at all-guides.com Einleitung 1.7 Kamera installieren ACHTUNG: Die Kamera könnte aufgrund falscher Installation herunterfallen. ■ Wand- oder Deckenmontage 1 Durch ein Loch in der Wand können die notwendigen Kabel in die Kamera geführt werden.. 2 Lockern Sie die seitliche Schraube und drehen Sie dann die Kamera nach links um das Gehäuse öffnen zu können.
  • Seite 8 All manuals and user guides at all-guides.com Einleitung 5 Über den 3-Achsialen Fuß können Sie die Kamera ausrichten. Mit den 2 Hebeln am Objektiv lässt sich der Blinkwinkel und die Schärfe des Bildes einstellen. Kontrollieren Sie dies mit einem Live-Monitor. Monitor 6 Setzen Sie das Gehäuse wieder auf.

  • Seite 9: Netzwerk Konfigurieren

    All manuals and user guides at all-guides.com Einleitung 7 Strom einschalten Die Kamera hat keinen eigenen EIN/AUS-Schalter. Stecken Sie einfach das Netzteil ein. 1.8 Netzwerk konfigurieren Systemvoraussetzungen ● Computer mit Administrator-Rechten Mindestvoraussetzungen: ･ Windows2000 oder XP ･ Internet Explorer Version 6.0 oder höher ･...
  • Seite 10 All manuals and user guides at all-guides.com Einleitung DHCP-Server aktiv ist oder Sie die Kamera direkt an einen PC angeschlossen haben. ･ Für eine manuelle Vergabe setzen Sie DHCP ON/OFF auf OFF unter "Network Basic Setting" geben Sie die IP Addresse, Subnet Maske, und den Default Gateway, Primary DNS und Secondary DNS an.
  • Seite 11 All manuals and user guides at all-guides.com Einleitung 1.13 Using the Camera Search Application "IPFinder" The "IPFinder" is an application for searching network cameras that can currently be viewed from the administrator's personal computer or a user's personal computer, and connecting to those cameras. ●...

  • Seite 12: Log-In Screen

    All manuals and user guides at all-guides.com Einleitung 1.14 Log-in Screen This product regards a person who has performed Administrator Log-in as an "administrator". Administrator Log-in can perform all functions. Administrator Log-in 1 Search the camera by "IPFinder", double-click the camera you wish to log-in. ･...
  • Seite 13 All manuals and user guides at all-guides.com Einleitung 1.15 Viewing and Listening Images of the network camera can be viewed through the Internet browser of your personal computer. ● Preparations before displaying ･ Enable cookies ･ Set "Browser setting when proxy server is used" when a proxy server is used. ･...
  • Seite 14 All manuals and user guides at all-guides.com Einleitung ● Communication with the network cameras via a proxy server may cause some problem. Install the network cameras after consulting the network administrator. ● Using the network cameras via a proxy server sometimes takes a long time till images are displayed after log-in or reduces the frame rate of delivered images.
  • Seite 15 All manuals and user guides at all-guides.com Set Up 2.1 Setting Setup screen Click the Setup button in the Camera Image screen. Important Performing user log-in does not display the Administrator Setup menu on the left and displays only setup items that can be used by the user (set by "Administrator Function"...
  • Seite 16 All manuals and user guides at all-guides.com Set Up 2.2 Camera/Basic Settings Basic items such as size and quality of delivered images of the camera can be set. 1 Click "Image Settings" on the Setting Menu. ･ A sub menu for Camera Settings will appear. 2 Click "Basic"...
  • Seite 17 All manuals and user guides at all-guides.com Set Up becomes smaller. Blurred images sometimes are prominent with moving objects. ● Backlight Compensation Set an area for backlight compensation. Backlight compensation is a function that achieves the brightness of a selected area to an optimum image level. This function is effective when the auto aperture lens tends to close due to an intense light that enters in areas other than those wished to view so that areas desired to see become dark and difficult to see.
  • Seite 18 All manuals and user guides at all-guides.com Set Up 2.3 Camera/Compression Settings ● Compression mode -Operation Mode - Both functions of JPEG and MPEG4 are effective. - In the function of JPEG, resolution of FTP and E-mail becomes resolution same as Monitor.
  • Seite 19 All manuals and user guides at all-guides.com Set Up 2.4 Camera/Event Settings External alarms and motion sensors can be set. Connecting a sensor or other device to the alarm input terminal notifies an alarm when the sensor detects a trouble. For example, mounting a sensor on a door notifies an alarm each time the door is opened or closed.
  • Seite 20 All manuals and user guides at all-guides.com Set Up MIDDLE: Intermediate between HIGH and LOW. LOW: It works only when a large change in brightness or motion is detected. NOTE ● Detection sometimes fails if the object is dark. ● Incorrect detection is sometimes made due to noise if the object is dark and AGC gain is high.
  • Seite 21 All manuals and user guides at all-guides.com Set Up 2.5 Kamera/SD Aufnahme Bilder bei “Alarm ein”, Bilder bei “Bewegungserkennung” und Bilder bei “Geplante Aufzeichnung” (Zeitaufnahme) können auf einer SD-Karte, die man in die Kamera einbaut gespeichert werden. Um bei Alarm aufzuzeichnen müssen Sie erst in die „Ereignis Einstellungen“ und die Aufnahmeeinstellungen folgendermaßen konfigurieren.
  • Seite 22 All manuals and user guides at all-guides.com Set Up ● Nachaufzeichnung Hier können Sie die Anzahl der Bilder festlegen die nach einem Alarm aufgezeichnet werden. ● Aufzeichnungszyklus Setzen Sie ein Zeitintevall für die Alarmaufzeichnung. ■ Geplante Aufzeichnung Ein: Bilder werden in Übereinstimmung mit dem aufklappenden Zeitplan aufgezeichnet.
  • Seite 23 All manuals and user guides at all-guides.com Set Up 1. FTP Record Konditionen Sie können Ihre Bilder anhand von den Zeit- bzw. Alarm- Aufnahmeeinstellungen auf einen FTP Server sichern FTP Server Einstellungen - Server 1 und 2 Bitte folgen Sie der FTP Konfiguration um die FTP Einstellungen wie FTP Server Name, Login ID, Passwort, FTP Port Nummer, FTP Modus und FTP Verbindungsmethode zu einzustellen.
  • Seite 24 All manuals and user guides at all-guides.com Set Up 2.7 Camera/ E-Mail Recording Settings E-Mail Aufzeichnung Sie können Bilder per Mail empfangen wenn Sie die E-Mail Konfiguration ausfüllen, diese Einstellungen sind zum großen Teil von Ihrem bereits vorhanden E-Mail Postfach abhängig. Tragen Sie in den folgenden Punkten Ihre E-Mail Postfach Daten ein: Authentifizierungseinstellungen .
  • Seite 25 All manuals and user guides at all-guides.com Set Up Einstellungen für das Senden der E-Mail bei Bewegungserkennung optimieren Wenn die Option „E-mail Versand bei Bewegungserkennung“ aktiviert ist wird bei erkannter Bewegung eine Mail verschickt. Auch hier kann man wie oben beschrieben den Betreff, die Nachricht, die URL und auf Bedarf das Bild anhängen.

  • Seite 26: Kamera/ Audio Einstellung

    All manuals and user guides at all-guides.com Set Up 2.8 Kamera/ Audio Einstellung Audio Setting You can setup your audio setting by enable audio input and output. Audio Eingang: Wenn ein Mikrofon an die Kamera angeschlossen ist kann man Live den Ton hören.
  • Seite 27 All manuals and user guides at all-guides.com Set Up Bandbreitenkontrolle: Aus: Das maximum der Netzwerkbandbreite wird für das übertragen der Bilder verwendet. Ein: Hier kann man die Geschwindigkeit begrenzen, die die Kamera nutzen soll um Bilder über das Netzwerk zu schicken. DDNS-Einstellungen Dise Funktion wird benötigt wenn man sich bei einem DDNS Provider registriert hat und statt mit einer (WAN-)IP-Adresse mit einem “beliebigen”...
  • Seite 28 All manuals and user guides at all-guides.com Set Up FTP Server Wenn SIe die FTP- Funktion nutzen möchten müssen Sie hier Ihre Anmeldekennung, Kennwort und Max. Anzahl der gleichzeitigen Verbindungen eintragen. „Speichern“ drücken um sich die Einstellungen zu merken. 2.10 Administrator Functions Administrator Functions Press the Administrator functions on setting menu.
  • Seite 29 All manuals and user guides at all-guides.com Set Up Date and Time Input the date, time, and time zone here to setup system time. You can also enable Network Time Protocol (NTP) by selecting “ON” at NTP server/ Function. Input a host name for NTP server, select time adjustment period, and press “save and test”...

  • Seite 30: Event Log

    All manuals and user guides at all-guides.com Set Up Configuration Camera configuration information can be exported and saved to a personal computer. It can also be imported from the personal computer to network cameras. Export - Click on “Export” button and choose a file directory to save file in your computer.
  • Seite 31 All manuals and user guides at all-guides.com Set Up You can setup a condition for log view. Select "Set Condition" in "Display” filter setting. Select appropriate option in "Display Condition Settings". Click the "save" button to apply new condition. 2.12 Information Information...
  • Seite 32 All manuals and user guides at all-guides.com Set Up Click on Information on setting menu. The information shows camera’s Hardware, ISP, and Firmware version.

  • Seite 33: Specification

    All manuals and user guides at all-guides.com Specification...
  • Seite 34 All manuals and user guides at all-guides.com Appendix Viewer You can access IP cameras via Viewer program on your client PC. You can live monitoring, recording and playback recorded events from your PC base. ● Setting up "Viewer" 1 Insert the CD in the CD-ROM drive of the personal computer. 2 Double-click the "Setup"...
  • Seite 35 All manuals and user guides at all-guides.com Appendix Press Play button to activate live monitoring. You can also use this control panel to control camera PTZ. When finished, press stop. Record You can save current view as an image file. Right-click on display window, and select “Save Image All..”...
  • Seite 36 All manuals and user guides at all-guides.com Appendix Playback Record File You can playback recorded file by viewer. Select the tag of Record File. Choose camera from IP CAM portion. Click Time Search folder to display File List screen. Select the item you want to playback then double-click the chosen item, it will start playback automatically.
