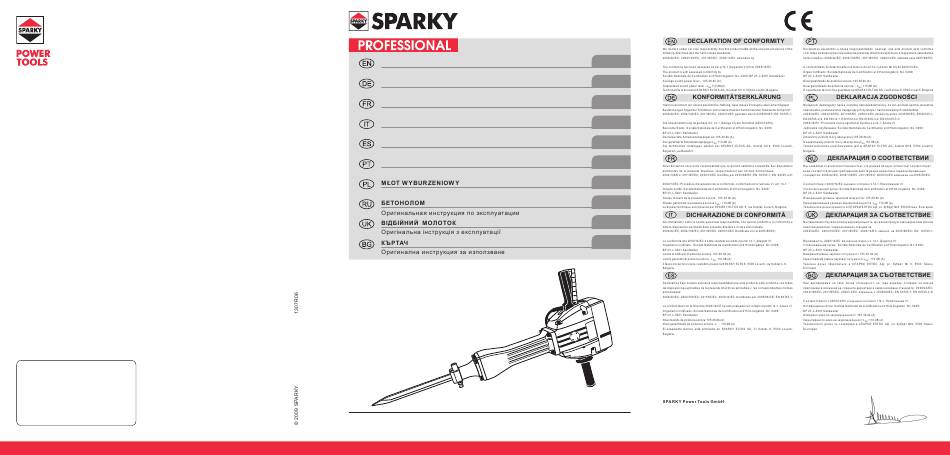

Sparky K 3260 Originalbetriebsanleitung

Aufbruchhammer
Vorschau ausblenden Andere Handbücher für K 3260:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 10

Quicklinks

Diese Anleitung herunterladen
www.sparky.eu
2200 W
BREAKER
Original instructions
AUFBRUCHHAMMER
Originalbetriebsanleitung
BRISE-BÉTON
Notice originale
MARTELLO DEMOLITORE
Istruzioni originali
MARTILLO DEMOLEDOR
Instrucciones de uso originales
MARTELO DEMOLIDOR
Instrução original para o uso
Instrukcja oryginalna
www.sparky.eu
2005/88/EC; EN 60745-1;
1 – 7
EN 60745-2-6; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
8 – 15
16 – 23
EN 60745-2-6; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
24 – 31
32 – 39
DECLARATION DE CONFORMITE
40 – 47
48 – 55
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
56 – 64
65 – 72
EN 60745-1; EN 60745-2-6; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
73 – 80
DECLARACIÓN DE CONFORMIDAD
EN 60745-2-6; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
W
Manufacturer
Leipziger Str. 20
10117 Berlin, GERMANY
K 3260
08 May 2013
DECLARAÇÄO DE CONFORMIDADE
EN 60745-1; EN 60745-2-6; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
2006/42/EC;
EN 60745-1; EN 60745-2-6; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
EN 60745-2-6; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Signature of authorized person
A. Ivanov
Technical director of SPARKY ELTOS AG
