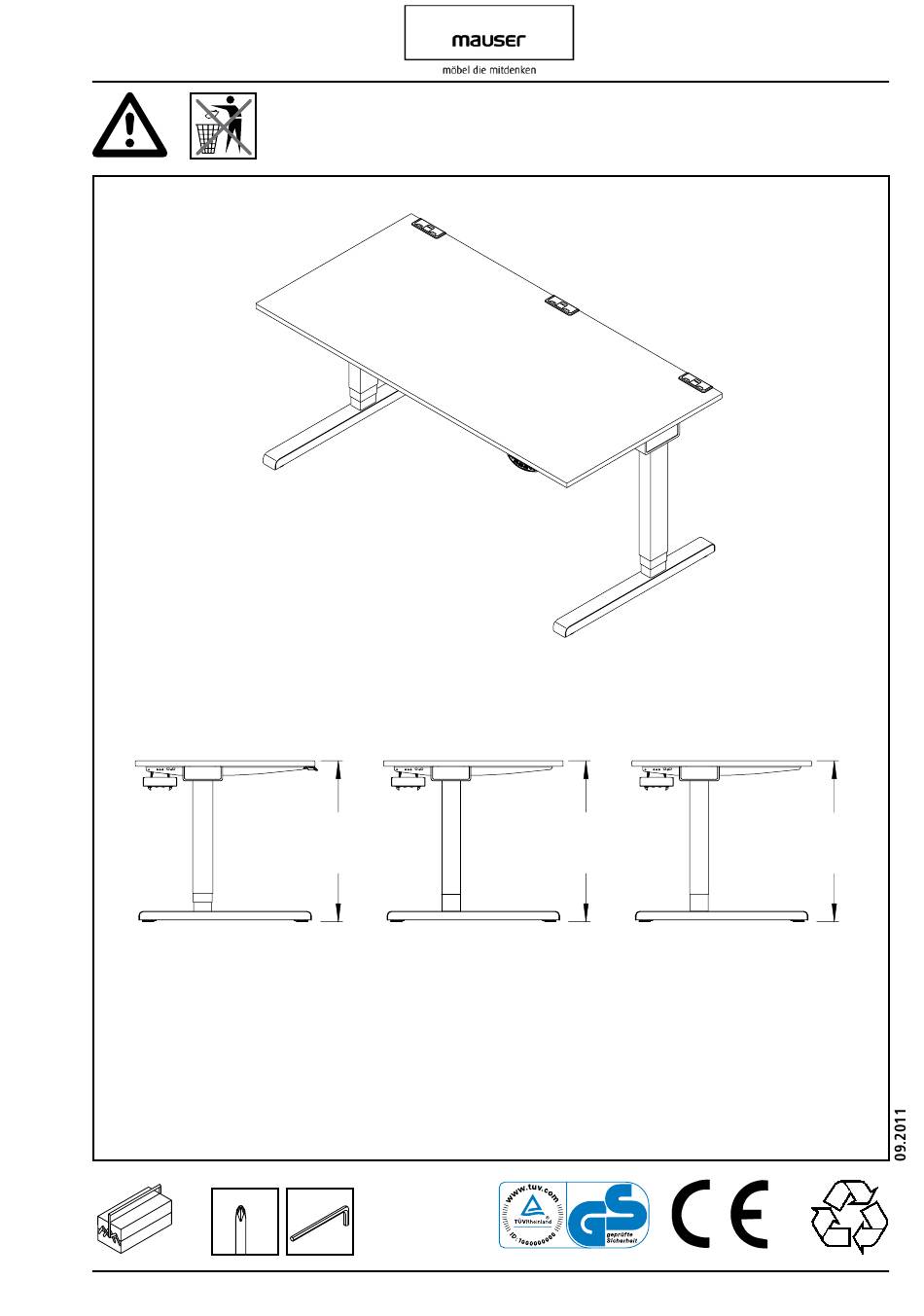

Bedienungs- und Montageanleitung
motorisch höhenverstellbare Einzeltische / Tischverkettungen
sowie höheneinrichtbare Einzeltische / Tischverkettungen
850
-
650
c
höhenverstellbar
mit Klemmschraube
Arbeitsplatzsystem varitos.c
850
-
