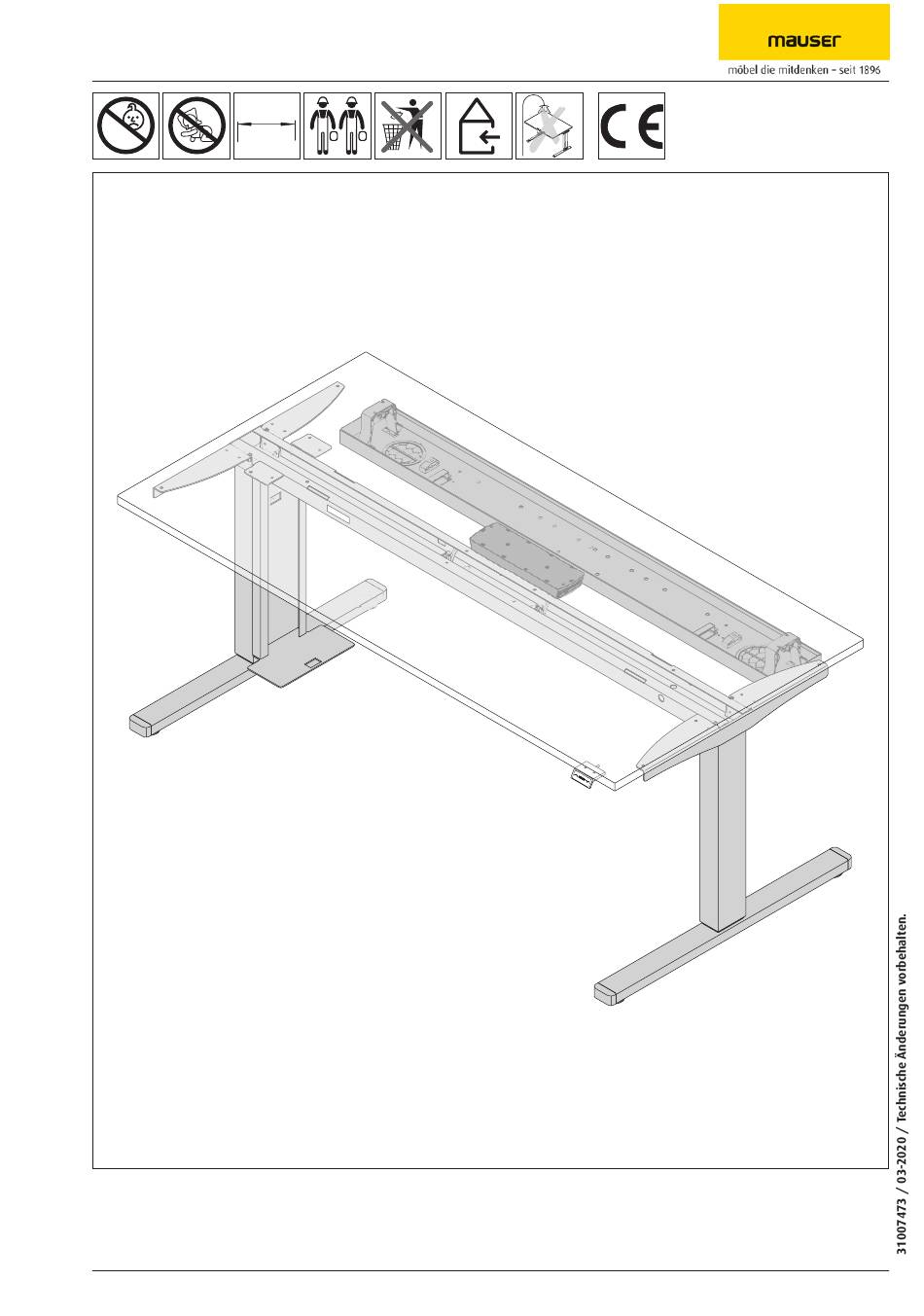

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Akustische Codes Kollisionserkennung Produktbeschreibung, technische Daten Einfach zu behebende Fehler 1 Vorwort 6 Bedienung Handschalter Höhenverstellung 2 Sicherheit Container- und Shelf-Stopp setzen und löschen Bestimmungsgemäße Verwendung des Produkts Safety-Stopp / Sicherheitsbereich Sicherer Betrieb Zielgruppe 7 Bedienung Handschalter mit Display Verwendete Symbole Höhenverstellung... -
Seite 3: Produktbeschreibung, Technische Daten
Produktbeschreibung, technische Daten Zuladung / Belastung: 750 N (75 kg) / Tisch Hubgeschwindigkeit: ca. 38 mm/s Geräuschentwicklung. < 50 dB Versorgungsspannung: 230 V AC 50 Hz Leistungsaufnahme max.: 240 W Leistungsaufnahme (standby) 0,3 W Verstellbereich: 650 – 1250mm Betriebsart : Kurzbetrieb, max. -
Seite 4: Vorwort
1 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für ein Qualitätsprodukt aus dem Hause mauser entschieden. Damit dieses Möbel Ihren Ansprüchen gerecht wird, lesen Sie bitte diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und beachten Sie bitte die aufgeführten Sicherheitshinweise. -
Seite 5: Sicherheit
Diese Bedienungsanleitung hat Vorrang und ist unbedingt zu beachten. 2.1 Bestimmungsgemäße Verwendung des Produkts Das Arbeitsplatzsystem levero ist ausschließlich für den Einsatz als Büromöbel konzipiert. Eine andere Nutzung des Arbeitsplatzsystem levero ist nicht bestimmungsgemäß. Für Schäden sowie Funktionsstörungen, die durch eine bestimmungwidrige Verwendung entstanden sind, übernimmt mauser keine Garantie. -
Seite 6: Zielgruppe
2.3 Zielgruppe Diese Bedienungsanleitung richtet sich an folgende Personengruppen: -> Personen die den Tisch als Büroarbeitstisch nutzen. Zur Inbetriebnahme des Tisches im Büro / am Arbeitsplatz werden folgende Kenntnisse vorausgesetzt: Hinweis - Lesen und verstehen der Bedienungsanleitung. 2.4 Verwendete Symbole Gefahr Bezeichnet eine unmittelbar drohende Gefahr. -
Seite 7: Allgemeine Sicherheitshinweise
2.6 Allgemeine Sicherheitshinweise Hinweis: Lesen und beachten Sie unbedingt die Bedienungsanleitung vor der Inbetriebnahme des Tisches. Gefahr: Öffnen Sie auf keinen Fall die Motorsteuerung Es besteht die Gefahr eines elektrischen Stromschlags. Warnung: Die Motorsteuerung darf grundsätzlich nur mit der Netzspannung betrieben werden, die auf dem Typenschild spezifiziert ist. - Seite 8 2.6 Allgemeine Sicherheitshinweise Warnung: Bei einer Störung (z. B. ungewolltes Verfahren der Tischplatte, wenn z. B. eine Taste des Handschalters klemmt) bitte unverzüglich den Netzstecker ziehen! Gefahr: Schützen Sie jegliche elektrischen Komponenten am Tischgestell vor Feuchtigkeit, Tropf- oder Spritzwasser.
-
Seite 9: Sicherheitseinrichtung
Hindernis erkannt. -> Achtung! Der Auffahrschutz ist kein Einklemmschutz! 2.8 Anwendungsbereich Das Arbeitsplatzsystem levero ist ein motorisch höhenverstellbarer Büroarbeitsplatz für stehende und / oder sitzen- de Tätigkeiten. Das System ist nicht geeignet für die Verwendung -> als Hubeinrichtung für Lasten und Personen ->... -
Seite 10: Reparatur
2.10 Reparatur Im Falle eines technischen Defekts wenden Sie sich bitte an den Kundendienst. Vorsicht: Um Fehlfunktionen zu vermeiden, dürfen alle Reparaturen nur von autorisiertem Servicepersonal vorgenommen werden. Vorsicht: Wird die Steuerung geöffnet, besteht das Risiko weiterer Fehlfunktionen. Gefahr: Wird die Steuerung geöffnet, besteht auch einige Zeit nach dem Trennen von der Stromversorgung... -
Seite 11: Konformitätserklärung
Konformitätserklärung... -
Seite 12: Tisch - Steuerung
Tisch - Steuerung Typenschild Motoranschluss M1 Motoranschluss M2 Stromversorgung RJ45-Buchse RJ45-Buchse D1 für Handschalter, D2 für Handschalter, Kaskadierung oder Kaskadierung oder weiteres Zubehör weiteres Zubehör 4.1 Lieferumfang und notwendiges wie optionales Zubehör Vorsicht: Der Anschluss nicht freigegebener Komponenten/Zubehörteile kann Beschädigungen oder Fehlfunktionen zur Folge haben. -
Seite 13: Optionales Zubehör
4.3 Optionales Zubehör Für mehr Komfort steht unseren Kunden weiteres Zubehör zur Verfügung. -> Motorkabelverlängerung (wahlweise auch PVC/Halogen frei) -> Verschiedene Handschalter -> Kollisionssensor -> RJ45-Mehrfachstecker zur Erweiterung der Anzahl der Geräteanschlüsse: Hub -> Verbindungskabel 4.4 Handschalter und Zubehör anschließen Verbinden Sie den Handschalter mit einer der RJ45-Buchsen (D1 oder D2). -
Seite 14: Inbetriebnahme
Inbetriebnahme Hinweis: Vor der Inbetriebnahme muss die Steuerung stromlos sein. Zur Inbetriebnahme gehören jene Tätigkeiten, die erforderlich sind, damit ein elektrisch höhenverstellbarer Sitz-Steh-Tisch mit Hife der Steuerung und eines Handschalters höhenverstellt werden kann. Prüfen Sie dazu den festen Sitz aller Bauteile. -
Seite 15: Initialisierung / Reset
5.2 Initialisierung / Reset Vorsicht: Während der Initialisierungsfahrt sind die Sicherheitsmechanismen deaktiviert. Der Tisch bewegt sich mit reduzierter Geschwindigkeit. Kollisionen werden nicht erkannt. Warnung: Bei einer durch die Steuerung angeforderten Initialisierungsfahrt wird immer direkt die Reset-Position angefahren. Ein eventuell vorhandener Container-Stopp oder Safety-Stopp werden ignoriert. -
Seite 16: Akustische Codes
5.3 Akustische Codes Die Steuerung kann, sobald sie mit Strom versorgt wird, den Benutzer mithilfe ihrer eingebauten Relais über den aktuellen Systemstatus informieren. Akustische Codes der Steuerung: Anzahl der Wann Status-Information Klick-Klacks Normalbetrieb: Versorgung mit Strom Das System arbeitet ohne Probleme. -
Seite 17: Kollisionserkennung
5.4 Kollisionserkennung Hinweis: Beseitigen Sie nach einer Kollision das Hindernis. Warnung: Die Kollisionserkennung ist eine Einrichtung für den Systemschutz. Beim Verfahren der Tischplatte besteht Quetschgefahr. Jede Steuerung hat intern eine einfache Kollisionserkennung. Diese kann durch den empfindlicheren externen Sensor ergänzt werden. -
Seite 18: 5.5 Einfach Zu Behebende Fehler
5.5 Einfach zu behebende Fehler Vorsicht: Vor der Fehlersuche, insbesondere an evtl. defekten Kabeln, muss die Steuerung vom Netz getrennt werden. Lässt sich ein Fehler nicht wie beschrieben beheben, trennen Sie den Tisch von der Spannungsversorgung für mindestens 3 Minuten und versuchen es erneut. -
Seite 19: Bedienung Handschalter
Bedienung Handschalter Hinweis Lesen und beachten Sie unbedingt die Bedienungsanleitung vor der Inbetriebnahme. Vorsicht: Die obere Endlage der Tischplatte ist in der Steuerung voreingestellt. Aus diesem Grund dürfen nur Steuerungen eingesetzt werden, die passend für das jeweilige Tischgestellt geliefert wurden! Für die Bedienung des Tisches ist ein einfacher Handschalter die Mindestanforderung. -
Seite 20: Container- Und Shelf-Stopp Setzen Und Löschen
6.2 Container- und Shelf-Stopp setzen und löschen Vorsicht: Das Setzen und Löschen von Container- und Shelf-Stopp sollte nur von unterwiesenem Personal durchgeführt werden. Durch falsches Einstellen oder Entfernen der Stopp-Positionen besteht Verletzungsgefahr und die Gefahr der Zerstörung des Tisches. -
Seite 21: Safety-Stopp / Sicherheitsbereich
6.3 Safety-Stopp / Sicherheitsbereich Der Safety-Stopp ist ein zusätzlicher Stopp oberhalb der Minimalposition. An dieser Position stoppt der Tisch bei gedrückter -Taste automatisch. Um die Tischhöhe weiter abzusenken, lassen Sie zunächst die - Taste los und drücken Sie sie anschließend erneut. -
Seite 22: Bedienung Handschalter Mit Speicherfunktion
Bedienung Handschalter mit Speicherfunktion Hinweis Lesen und beachten Sie unbedingt die Bedienungsanleitung vor der Inbetriebnahme. Dieser Handschalter ist zusätzlich mit einem Display zur Anzeige der aktuellen Tischhöhe in Zentimetern (CM) oder Zoll (Inch) ausgestattet. Über das Display werden Daten zum Status des Tisches und Fehlermeldungen angezeigt. -
Seite 23: Position Speichern
7.2 Position speichern Die Steuerung bietet in der Steuerung gespeichert und bleiben beim Austausch des Handschalters erhalten. Zum Speichern einer Position gehen Sie wie folgt vor: 1. Fahren Sie den Tisch mit den Pfeiltasten 4. Drücken Sie die Positionstaste (Tasten 1–4), ) auf die gewünschte Höhe. -
Seite 24: Menü Aufrufen
7.4 Menü aufrufen Der Komfort-Handschalter bietet verschiedene Einstellmöglichkeiten, die vom Bediener selbst vorgenommen werden können ( und sind konfigurationsabhängig nicht immer verfügbar). Halten Sie die „logo“-Taste wenigstens 6 Sekunden lang gedrückt bis die Anzeige auf umspringt. Wenn die An- zeige nach wenigen Sekunden anzeigt, können Sie mit den Pfeiltasten ( ) durch das Menü... -
Seite 25: Höhenanzeige Justieren
7.4.2 Höhenanzeige justieren Unter Umständen zeigt der Komfort-Handschalter nicht die tatsächliche Höhe der Tischplatte Ihres Tisches an. Dies kann beispielsweise am Höhenausgleich mittels Stelltellern unter den Tischkufen oder der Verwendung unterschiedlich dicker Tischplatten liegen. Hierfür lässt sich die Höhe im Menü des Komfort-Handschalters nachträglich einstellen. -
Seite 26: Container- Und Shelf-Stopp Setzen
7.4.4 Container- und Shelf-Stopp setzen Vorsicht: Das Setzen und Löschen von Container- und Shelf-Stopp sollte nur von unterwiesenem Personal durchgeführt werden. Durch falsches Einstellen oder Entfernen der Stopp-Positionen besteht Verletzungsgefahr und die Gefahr der Zerstörung des Tisches. Hinweis: Diese Funktion ist konfigurationsabhängig und steht nicht bei jeder Steuerung zur Verfügung! -
Seite 27: Container- Und Shelf-Stopp Löschen
7.4.5 Container- und Shelf-Stopp löschen Vorsicht: Das Löschen von Container- und Shelf-Stopps sollte nur von unterwiesenem Personal durchgeführt werden. Durch das Entfernen der Stopp-Positionen besteht Verletzungsgefahr und die Gefahr der Zerstörung des Tisches. Hinweis: Diese Funktion ist konfigurationsabhängig und steht nicht bei jeder Steuerung zur Verfügung! -
Seite 28: Isuelle Codes
7.4.6 Visuelle Codes Visuelle Codes können nur unter der Verwendung von Handschaltermodellen mit Display zu Hilfe genommen werden. Visuelle Codes der Steuerung: Angezeigter Code Beschreibung Status-Information Netzstecker ziehen! Den externen Kurzschluss beheben, die Kurzschluss Motor 1. Kabel zu den Motoren auf evtl. Beschädigungen kontrollie- ren oder an der betroffenen Buchse den korrekten Motor einstecken. - Seite 29 7.4.6 Visuelle Codes Angezeigter Code Beschreibung Status-Information Initialisierungsfahrt notwendig oder Eine Initialisierungsfahrt durchführen! Initialisierungsfahrt wird durchgeführt. Warten, bis die Steuerung abgekühlt ist und die Anzeige Systemschutz / Systempause erlischt. Dann ist die Fahrtdauer von 17 s freigegeben. Erst Die Einschaltdauer des Sys- nach 18 min fährt der Tisch wieder volle 2 min.
-
Seite 30: Demontage
Tuch entfernt werden. Achten Sie darauf, dass keine Feuchtigkeit in die Bauteile eindringt. 11 Entsorgung In den Arbeitsplatzsystem levero sind Elektonikkomponete verbaut, damit ist das Arbeitsplatzsystem ein Elektro- und Elektronikgerät, das nach der geltenden WEEE-Richtlinie 2012/19/EU gesondert vom Hausmüll entsorgt werden muss. - Seite 31 levero...
- Seite 32 GmbH & Co. KG Nordring 25 · 34497 Korbach · phone:+49 (0) 5631 562- 0 · www.mauser-moebel.de...
