5 Einsatzbereich
Das RWA Steuergeräte-Set, der RWA Kettenantrieb und die RWA Schließrolle sind für die feste Installation in
Schüco TipTronic Fenstern für RWA vorgesehen. Die RWA Steuergeräte sind nur für trockene Räume geeignet.
6

Elektrischer Anschluss

Bitte beachten Sie, dass Sie andere Personen fern halten, wenn das Fenster schließt. Es besteht
Klemmgefahr. Beachten Sie die Kontroll- und Instandhaltungsmaßnahmen in der Wartungsanleitung.
Die Fenster nicht benutzen, wenn Reparatur- oder Einstellarbeiten durchgeführt werden.
Beachten Sie, dass elektrisch betriebene Fenster grundsätzlich vom Netz oder Stromversorgung
getrennt werden müssen, wenn Montage- oder Wartungsarbeiten durchgeführt werden.

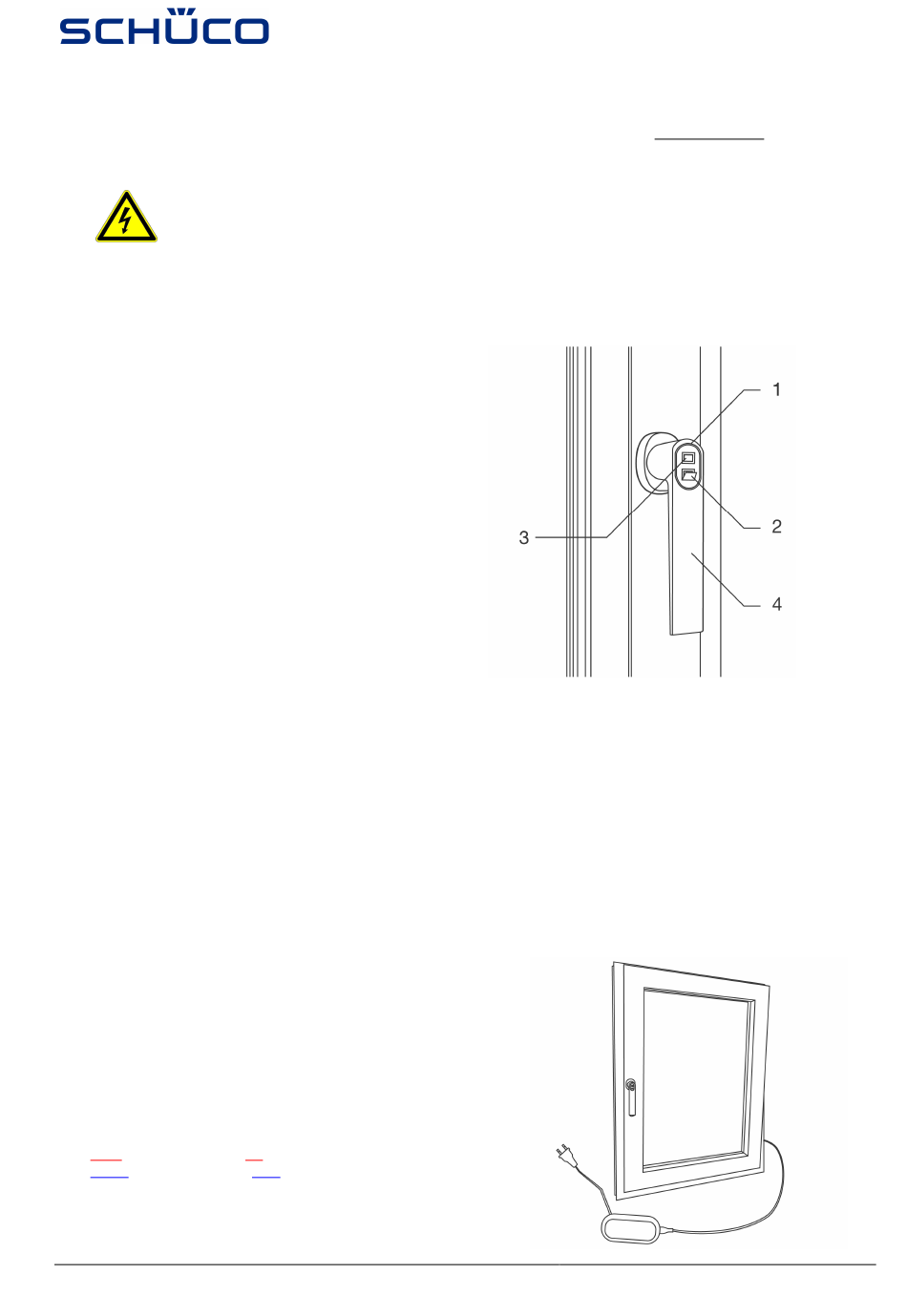

7 Tasten und Meldeleuchten am Montagegriff
1 ... Leuchtring
Der Leuchtring zeigt an, wenn das Fenster
betriebsbereit ist. Weitere Hinweise hierzu siehe
Kapitel „Wenn etwas nicht funktioniert ..."
2 ... Taste „Lüften"
Diese Taste entriegelt und öffnet das Fenster in
Lüftungsstellung. Wird die Taste noch einmal
gedrückt, stoppt die Bewegung. Eine weitere
Betätigung der Taste setzt die Bewegung fort.
3 ... Taste „Schließen"
Diese Taste schließt und verriegelt das Fenster aus
der Lüftungsstellung. Wird die Taste noch einmal
gedrückt, stoppt die Bewegung. Eine weitere
Betätigung der Taste setzt die Bewegung fort.
4 ... Griff
Der Griff ist drehbar um 90° und dient zum Anlernen
der RWA Öffnungsweite bzw. zum Wechseln vom
Inbetriebnahmemodus in den Normalmodus.
8

Wechseln in den Inbetriebnahmemodus

Mit dem Montagegriff können Sie nach der Inbetriebnahme vom Normalbetrieb in den Inbetriebnahmemodus
zurück wechseln. Hierfür müssen Sie folgende Schritte durchführen:
•
Unterbrechen Sie die Stromversorgung zum Fenster oder ziehen Sie den Stecker am Leitungsübergang ab.
•
Warten Sie mindestens 5 s.
•
Schalten Sie die Stromversorgung wieder ein und drücken Sie dabei die Taste „Schließen".
•
Nach ca. 5 s blinkt der Leuchtring im Montagegriff mit 10 Hz.
•
Drücken Sie innerhalb von 5 s die Taste „Lüften". Der Leuchtring blinkt dann mit 1 Hz.
•
Das Fenster befindet sich jetzt im Inbetriebnahmemodus.
9 Inbetriebnahme des Fensters über Montagegriff
Stromversorgung anschließen
Bitte verwenden Sie hierfür folgende Netzteile:
Artikel Nr. 262 492 für AW2
Artikel Nr. 262 493 für AW2 bis AW4
Das RWA Fenster ist an das Inbetriebnahme-Netzteil
folgendermaßen anzuschließen:
Rote Einzelader an die
Blaue Einzelader an die
Der Leuchtring am Montagegriff blinkt mit 1 Hz.
Schüco International KG • • • • Karolinenstraße 1-15 • • • • D-33609 Bielefeld
Copyright © Schüco International KG, 2008. All rights reserved.
rot markierte Klemme (Plus 24 Volt)
blau markierte Klemme (Minus)
Dokument 1004018452_04_DE
Seite 3 von 8
