Installationsanleitung MAXIMUM T85 / E85
1. Allgemein
2. Technische Daten
3. Installationsanleitung
4. Installationsbeispiel HOTBIRD 13° Ost bis ASTRA 2A 28,2° Ost
Zu 1. Allgemein

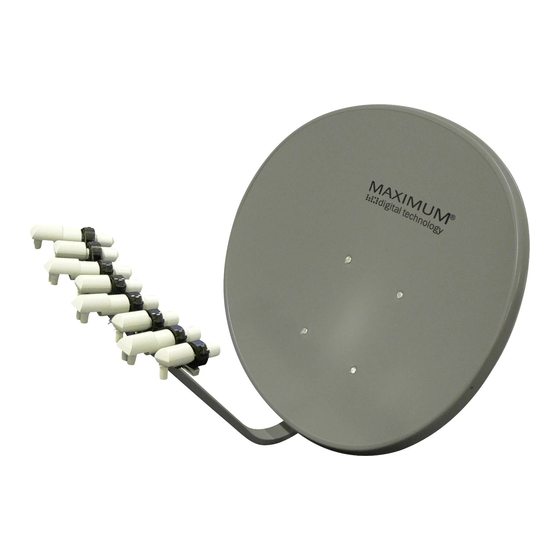

Die Multifocus -Antenne „Maximum T85" eignet sich hervorragend zum gleichzeitigen Empfang von mehreren
Satelliten. So besitzt sie die Eigenschaft in einem Bereich von +/- 8° vom Nullpunkt aus, eine konstante
Empfangsleistung eines vergleichbaren Spiegel von ca. 95 cm zu besitzen. Erst dann beginnt ein geringer
Leistungsabfall.
Zu 2. Technische Daten
Modell:
Material und Beschichtung:
Farbe:
Anwendunggebiet:
Antennengröße:
Frequenzbereich:
Verstärkung (0° Position bei 12.5 GHz):
Leistungsabfall bei Position +/ - 8°:
Leistungsabfall bei Position +/ -10°:
Leistungsabfall bei Position +/ - 15°:
Leistungsabfall bei Position +/ - 24°:
Minimaler LNB -Abstand (Satposition):
Multifeed -Empfangsbereich:
F/D Ratio:
Focus Länge:
Mount Typ:
Elevation:
Azimut:
Skew (Tilg):
Windlast:
Windlast (kritisch):
Mastbefestigung:
Arbeitstemperatur:
Mitgelieferte LNB-Halter:
Gewicht inkl. Verpackung:
"MAXIMAUM" T- 85 / E85 Multifocus (48°)
Stahl (galvanisert) + Polyester -Lackierung
hellgrau
Multifeed Offset Antenne für das Ku- Band, 8
Satposi tionen
71 cm x 91 cm
10.7 bis 12.75 GHz
38.7 dB
0,00 dB (konstante Empfangsleistung)
0,50 dB
2,00 dB
4,50 dB
4°
+/- 24° (48°) max. Empfangsbereich
0.65
566 mm
AZ/EL
10° bis 65°
360°
+/- 40°
80 km/h
200 km/h
38 bis 60 mm
-40 °C bis +60 °C
5
14.3 kg
