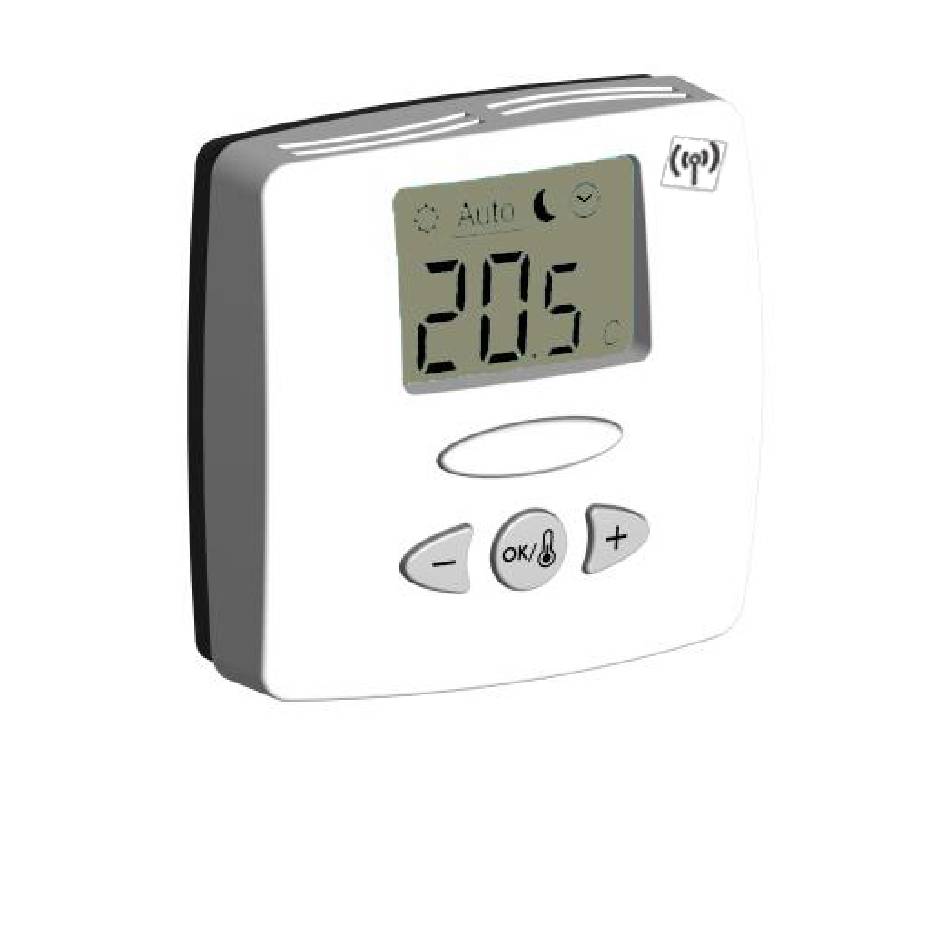

- Seite 63 All manuals and user guides at all-guides.com ALLGEMEINES - Dieser Funk-Raumthermostat (433,92 MHz) wurde speziell für die Nutzung mit Fußbodenheizungen und Kühlsystemen entwickelt und eignet sich zur Ansteuerung der entsprechenden Stellantriebe. - Ansteuerung möglich durch: ausschließlich Raumfühler ausschließlich Bodenfühler Kombination von Raum- und Bodenfühler, wobei der Bodenfühler als Temperaturbegrenzer dient.
- Seite 64 All manuals and user guides at all-guides.com ANZEIGE Menü Betriebsart (aktive Betriebsart ist eingerahmt) Heizanzeige Kühlanzeige Batterien schwach. Bei Aufleuchten wird die gemessene Temperatur unter „6“ angezeigt. Zeigt die gemessene bzw. die Solltemperaturan. Temperaturanzeige in °C oder °F...
- Seite 65 All manuals and user guides at all-guides.com Laufbalken bei Funkübertragung bzw. Bezeichnung der Anlagenparameter (rF, J0,CLr usw.) BETRIEBSARTEN (OK)-Taste betätigen, um die Betriebsart im Menü Betriebsart zu ändern. (Die aktive Betriebsart wird eingerahmt angezeigt). Abschaltbetrieb: Diese Betriebsart wählen, wenn der vom Thermostat kontrollierte Bereich abgeschaltet werden soll.
- Seite 66 All manuals and user guides at all-guides.com Komfortbetrieb: Es wird permanent auf die Komforttemperatur ◄) geregelt. Bei Betätigung der Tasten (- oder ►+) beginnt die Komforttemperatur zu blinken: Sie kann jetzt eingestellt werden. Die gemessene Temperatur wird nach wenigen Sekunden erneut angezeigt.
- Seite 67 All manuals and user guides at all-guides.com Heat & Cool mode: Use this mode to choose the working mode of the ◄) ►+) installation. By pressing (- or ( keys the working mode starts to blink and can be adjusted. Hot: The installation will work in heating mode (Winter) Cld:...
- Seite 68 all-...
-
Seite 69: Technische Daten
All manuals and user guides at all-guides.com TECHNISCHE DATEN Temperaturmess- 0,1° C genauigkeit 0 °C – 50 °C Betriebstemperatur 5 °C – 37 °C in Schritten von j Einstellbereich für 0,5°C Raumtemperatur Proportionaler integraler Regelzyklus (PWM) Regelcharakteristik (Einstellung: siehe Anlagen- Menü) Klasse II - IP30 Schutzklasse... - Seite 70 All manuals and user guides at all-guides.com EN 60730-1 : 2003 EN 61000-6-1 : 2002 Normen und EN 61000-6-3 : 2004 Zulassungen: EN 61000-4-2 : 2001 Ihr Thermostat hat in EN300220-1/2 Übereinstimmung mit den EN301489-1/3 folgenden Normen oder anderen normativen R&TTE 1999/5/EC Dokumenten konzipiert: Niederspannung 2006/95/CE...
- Seite 71 All manuals and user guides at all-guides.com ANLAGENPARAMETER-MENÜ Die (OK)-Taste 5 Sekunden lang gedrückt halten. Dann mit (-◄) oder (►+) den Anlagenparameter auswählen, der eingestellt werden soll. Durch Druck auf (OK) kann man von der Parametereinstellung zur Wertjustierung wechseln. Wenn der angezeigte Wert zu blinken beginnt, kann man ihn durch Betätigung von (-◄) oder (►+) verändern.
- Seite 72 All manuals and user guides at all-guides.com PARAMETER Standardwerte & andere Möglichkeiten rF: Einstellung der Funkfrequenz (siehe dort). (OK) drücken, um das Parametermenü zu verlassen und zum Hauptmenü zurückzukehren. JO: Gradanzeige °C Celsius °F Fahrenheit J5: Festsitzschutz der Pumpe: Tägliche Aktivierung des Thermostats für die Dauer von 1 Minute, wenn die Pumpe 24 Stunden inaktiv war.
- Seite 73 All manuals and user guides at all-guides.com A0: Nun sollte die Meldung „Yes“ angezeigt werden; der neue Wert wird sodann im internen Speicher gesichert. Um die Kalibrierung zu ändern oder zu wiederholen, zum Anlagenmenü wechseln und die (OK)-Taste betätigen. Wenn die Meldung „Yes“ angezeigt wird, beginnt der derzeitige Wert „xx.x“...
- Seite 74 all-...
- Seite 75 All manuals and user guides at all-guides.com als externer Raumfühler genutzt wird, muss die Kalibrierung wie oben beschrieben erfolgen. Wird der externe Sensor als Bodenfühler genutzt, muss das Thermometer auf den Boden gestellt werden. FL: Untere Begrenzung der Bodentemperatur. Nur wenn externer Sensor vorhanden und ausgewählt: 5°C Einstellbar von 5 °C bis „FH“...
- Seite 76 All manuals and user guides at all-guides.com Of: Mindestabschaltdauer zwischen 2 Regelzyklen Einstellbar von 0 bis CY /2 Bp: Proportionale Regelbandbreite in °C: Zwischen 1 °C und + 7 °C 2.0 °C einstellbar. * Dieser Wert muss von einem Fachmann eingestellt werden.
- Seite 77 All manuals and user guides at all-guides.com EINSTELLUNG DER FUNKFREQUENZ Der WFHTRF-LCDH&C wurde im Hinblick auf die Umschaltung Ihrer Anlage von Heizen auf Kühlen und umgekehrt entwickelt. Zuerst schalten Sie das Gerät aus. Die Konfiguration der Funkanlage besteht aus zwei Teilen.
- Seite 78 All manuals and user guides at all-guides.com Wählen Sie auf dem Empfänger die Bereiche/Zonen aus, die über den UFH- THERMHC-RD geregelt werden sollen. Nachdem die (OK)-Taste 5 Sekunden lang gedrückt wurde, muss auf dem Display „RF“ angezeigt werden. Der Thermostat übermittelt seine Konfigurationsadresse über Funk.
- Seite 79 All manuals and user guides at all-guides.com o Nun am Receiver die Funktion „RF init“ verlassen bzw. einen anderen Thermostat konfigurieren. (Weitere diesbezügliche Hinweise finden Sie in der Anleitung des Empfängers.) Funkinitialisierung des MASTER HC Um den Funkthermostat auf die Funkfrequenz des Empfängers abzustimmen, muss sich der Empfänger im Modus „MHC init“...
- Seite 80 all-...
- Seite 81 All manuals and user guides at all-guides.com o Nun am Empfänger die Funktion „MHC init“ verlassen. (Weitere diesbezügliche Hinweise finden Sie in der Anleitung des Empfängers.) Nun kann die Funkreichweite überprüft werden, um die Funktionsfähigkeit Ihrer Anlage sicherzustellen. Begeben Sie sich dafür in den Raum, dessen Temperatur geregelt werden soll.
- Seite 82 All manuals and user guides at all-guides.com Funkreichweite überschritten. Die Anlagenkomponenten (Position der Funkantenne, Entfernung, Thermostat usw.) müssen überprüft werden. * Für eine schnelle und einfache Installation wird empfohlen, den Thermostat in der Nähe des Empfängers abzustimmen. * Das Mastergerät UFH-ZONEHC-R darf nur mit einem Thermostat vom Typ UFH-THERMHC-RD betrieben werden, damit die Umschaltung zwischen Heizen &...
