  • Seite 1 BT-DP...
  • Seite 2 ACHTUNG! Die installierende Person sollte vor Inbetriebnahme des Geräts diese Installations- und Bedienungsanleitung sorgfältig durchlesen und sich mit den darin enthaltenen Anweisungen vertraut machen. - Der Thermostat darf nur von speziell ausgebildetem Personal montiert, bedient und gewartet werden. Personen, die sich noch in der Ausbildung befinden, dürfen das Gerät nur unter Aufsicht eines erfahrenen Technikers bedienen.
  • Seite 3 ANWENDUNGSBEREICH - Die Thermostate der Baureihe „BT“ wurden für die Überwachung und Regelung aller Arten von Heizungsinstallationen entwickelt. - Die Regler sind für den Einsatz in Wohnräumen, Büros und Industrieanlagen ausgelegt. Stellen Sie vor der Inbetriebnahme sicher, dass die Anlage den geltenden Vorschriften entspricht, um eine ordnungsgemäße Funktion zu gewährleisten.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Beschreibung des Geräts......5 Tastenfeld ............7 Anzeige und LED ..........8 Erstinstallation ..........11 Batterien einlegen .......... 11 Uhrzeit und Datum einstellen ......11 Einschalten ............ 13 Festlegen der Betriebsart ......15 Manuelle Betriebsart “Komfort” ...... 16 Man. Betriebsart „Absenkung” ...... 16 Betriebsart AUS ..........

  • Seite 5: Beschreibung Des Geräts

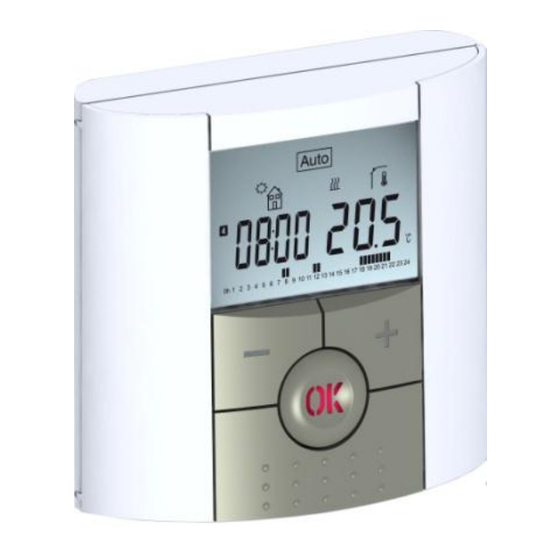

    Beschreibung des Geräts Elektronisch programmierbarer Thermostat mit LCD-Anzeige für die Regelung verschiedener Arten von Heizungssystemen. MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 6 Dieses Gerät hilft Ihnen, den Energieverbrauch zu optimieren und erhöht den Komfort. - Modernes Design mit Soft-Touch-Material - Einfache Verkabelung und Installation - Funktion für einfache Programmerstellung - Wochenweise in Schritten von 30 min programmierbar - Vorübergehende manuelle Programmänderung möglich - Frostschutzfunktion - Ferien- oder Party-Funktion - Nichtflüchtiger Speicher EEPROM...

  • Seite 7: Tastenfeld

    Tastenfeld Minus Taste (-) Plus Taste (+) Bestätigung (OK) Status LED Navigationstaste nach links (◄) Navigationstaste nach rechts (►) Escape-Taste ( Bearbeitungstaste ( ) MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...

  • Seite 8: Anzeige Und Led

    Anzeige und LED Rotes Dauerlicht (bei eingeschalteter Hintergrundbeleuchtung): Heizbedarf Grünes Blinken: Bestätigung erforderlich Rotes Blinken: Sensor- oder Batteriefehler MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 9 Aktueller Wochentag Betriebsarten-Menü (Die aktive Betriebsart ist eingerahmt.) Programmnummer bzw. Parameternummer, falls „4“ angezeigt wird Menü der Einrichtungsparameter. Anzeige des verwendeten Sensortyps und der Temperatur Regelung => interner oder externer Umgebungssensor Regelung => Fußbodensensor Regelung => interner Sensor mit Bodensensor zur Temperaturbegrenzung Anzeige der Außentemperatur Anzeige Heizbedarf...
  • Seite 10 Eingestellte Solltemperatur bzw. gemessene Temperatur, falls „5“ angezeigt wird. Parameterwert, falls „4“ angezeigt wird. 10. Programm wurde vorübergehend manuell geändert (bzw. bei blinkender Anzeige Funktion „ITCS“ aktiviert). 11. Uhrzeit oder Parameterbezeichnung, falls „4“ angezeigt wird. 12. Programm für den aktuellen Tag (Die aktuelle Zeitleiste blinkt.) 13.

  • Seite 11: Erstinstallation

    Erstinstallation Dieser Abschnitt führt Sie durch die Erstinstallation Ihres Thermostats. Batterien einlegen - Öffnen Sie die beiden seitlichen Abdeckungen und legen Sie die 2 mitgelieferten alkalischen Micro- Batterien (AAA) ein. (Falls sich die Batterien bereits im Batteriefach befinden, entfernen Sie den kleinen Schutzaufkleber.
  • Seite 12 Hinweis: Um zum vorangegangenen Wert zurückzugelangen, drücken Sie die Escape-Taste Reihenfolge der Einstellung von Uhrzeit- und Datumsangaben: Uhrzeit und Wochentag: Einstellung der Stunden Einstellung der Minuten Einstellung des Wochentags (1 = Montag) Datum: Einstellung des Tags im Monat Einstellung der Zahl für den Monat (01 bis 12) Einstellung des Jahres (Jahrhundert) Einstellung des Jahres Anschließend erscheint die Meldung „Save“, und...

  • Seite 13: Einschalten

    Einschalten Der Thermostat ist nun betriebsbereit. Standardbetriebsart ist der automatische Betrieb mit dem integrierten Standardprogramm „P1“. Montag bis Freitag 20°C 18°C 07:00 09:00 17:00 23:00 Samstag und Sonntag 20°C 18°C 08:00 23:00 MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 14 Hinweis: Sie können Ihr Programm nach Wunsch individuell anpassen. Im nachfolgenden Kapitel „Festlegen der Betriebsart“, Abschnitt „Programmiermodus“ finden Sie hierzu eine genauere Erläuterung. Aktives Programm Aktuelle Programm- position Aktuelle Zeit Wenn die Hintergrundbeleuchtung ausgeschaltet ist, können Sie sie jederzeit durch Drücken der Taste (OK) einschalten.

  • Seite 15: Festlegen Der Betriebsart

    Festlegen der Betriebsart Gehen Sie folgendermaßen vor, um die Betriebsart zu ändern: - Öffnen Sie die kleine Abdeckung in der Mitte, um auf die Navigationstasten nach links (◄) und nach rechts (►) zuzugreifen. - Mit Hilfe dieser Tasten können Sie nun auf die Betriebsarten-Zeile zugreifen.

  • Seite 16: Manuelle Betriebsart "Komfort

    Manuelle Betriebsart “Komfort” Manuelle Betriebsart, die permanent auf die eingestellte Komforttemperatur regelt. Wenn Sie eine der Tasten (-) und (+) drücken, beginnt der Sollwert für die Komforttemperatur zu blinken und kann mit Hilfe dieser Tasten geändert werden. Man. Betriebsart „Absenkung” Manuelle Betriebsart, die permanent auf die eingestellte Absenktemperatur regelt.

  • Seite 17: Betriebsart Aus

    Betriebsart AUS Verwenden Sie diese Betriebsart, um die Anlage auszuschalten. Achtung: In dieser Betriebsart kann die Anlage einfrieren. - Bei ausgeschalteter Anzeige können Sie sich jederzeit durch Drücken der Taste (OK) einige Sekunden lang die aktuelle Temperatur und die aktuelle Uhrzeit anzeigen lassen. - Um die Anlage wieder einzuschalten, verwenden Sie die Navigationstaste nach links (◄) oder nach rechts (►).

  • Seite 18: Automatischer Betrieb

    Automatischer Betrieb In dieser Betriebsart verfolgt der Thermostat das ausgewählte (Standard- oder benutzerdefinierte) Programm entsprechend der jeweiligen Uhrzeit und den eingestellten Sollwerten für die Komfort- und die Absenktemperatur. Um die Solltemperatur bis zum nächsten Programmschritt kurzfristig manuell zu ändern, erhöhen oder verringern Sie den Wert einfach mit Hilfe der Tasten (-) und (+).

  • Seite 19: Programmiermodus

    Programmiermodus Aktuelles Programm Aktueller Tag Tages- Program Nach dem Aufruf des Programmiermodus wählen Sie zunächst mit Hilfe der Tasten (-) und (+) eine Programmnummer. Sie können entweder eines der Standardprogramme P1 bis P9 oder ein benutzerdefiniertes Programm (U1 bis U4) wählen. MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 20 Wenn Sie eines der Standardprogramme P1 bis P9 wählen, haben Sie nur die Möglichkeit, das Programm anzuzeigen und auszuwählen. Morgen, Abend und Wochenende Morgen, Mittag, Abend und Wochenende Tag und Wochenende Abend und Wochenende Morgen, Abend (Badezimmer) Morgen, Nachmittag und Wochenende 7 Uhr–19 Uhr (Büro) 8 Uhr–19 Uhr und Samstag (Ladengeschäft)
  • Seite 21 - Drücken Sie (OK), um Ihre Auswahl zu bestätigen und zur Hauptanzeige (im automatischen Betrieb) zurückzukehren. Wenn Sie eines der benutzerdefinierten Programme U1 bis U4 wählen, können Sie das Programm nicht nur auswählen und anzeigen, sondern auch individuell anpassen. Voreinstellung: U1, U2, U3, U4 = Komforttemperatur an allen Tagen der Woche - Drücken Sie die Bearbeitungstaste ( ), um ein...
  • Seite 22 Symbole und Erläuterungen zur Programmerstellung: Erster Schritt des Tages Komforttemperatur) Die Aufstehzeit muss eingestellt werden. Mittlerer Schritt des Tages Absenktemperatur) Die Uhrzeit für das Verlassen der Räumlichkeit muss eingestellt werden. Mittlerer Schritt des Tages Komforttemperatur) Die Uhrzeit für die Rückkehr muss eingestellt werden.
  • Seite 23 Letzter Schritt des Tages Absenktemperatur) Die Zubettgehzeit muss eingestellt werden. - Die Zeiten können in Schritten von 30 Minuten programmiert werden. - Immer, wenn ein Wert oder ein Symbol blinkt, können Sie mit den Tasten (-) und (+) eine Einstellung oder Auswahl vornehmen und dann mit der Taste (OK) zum nächsten Schritt wechseln.
  • Seite 24 Sie können nun mit Hilfe der Tasten (-) und (+)die Uhrzeit für den ersten Schritt des Programms einstellen. Drücken Sie zur Bestätigung (OK), und fahren Sie mit dem nächsten Schritt fort. MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 25 Sie können nun wählen, welcher Art der nächste Schritt des Programms sein soll (blinkende Symbole). Es stehen 2 Optionen zur Auswahl: - 1. Option: Auswahl des Schlafsymbols (Abschluss des Tages) - 2. Option: Auswahl des Symbols für das Verlassen der Räumlichkeiten. Damit wird dem Programm für den betreffenden Tag ein weiterer Schritt hinzugefügt.
  • Seite 26 Wenn Sie die Uhrzeit für diesen Schritt festgelegt haben, drücken Sie (OK), um zum nächsten Schritt zu wechseln. Sie können nun gleich mit Hilfe der Tasten (-) und (+) die Uhrzeit für den nächsten Schritt – die Rückkehr – einstellen. MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 27 Drücken Sie zur Bestätigung (OK), und fahren Sie mit dem nächsten Schritt fort. Sie können wieder wählen, welcher Art der nächste Schritt des Programms sein soll (blinkende Symbole). Es stehen 2 Optionen zur Auswahl: - 1. Option: Auswahl des Schlafsymbols (Abschluss des Tages) MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 28 - 2. Option: Auswahl des Symbols für das Verlassen der Räumlichkeiten. Damit wird dem Programm für den betreffenden Tag ein weiterer Schritt hinzugefügt. Wenn Sie Ihre Wahl getroffen haben, drücken Sie zur Bestätigung (OK). Anschließend können Sie die Uhrzeit für diesen Schritt mit Hilfe der Tasten (-) und (+) anpassen.
  • Seite 29 Wählen Sie mit Hilfe der Tasten (-) oder (+) die Option YES oder die Option no aus, und bestätigen Sie Ihre Auswahl mit (OK). - Wenn Sie „no“ gewählt haben, können Sie nun ein Programm für den Dienstag erstellen. (Gehen Sie dazu ebenso vor wie beim ersten Tag.) - Wenn Sie „YES“...
  • Seite 30 Daraufhin erscheint die Meldung „Save“ und die LED blinkt grün: Drücken Sie (OK), um Ihr Programm zu speichern und in den automatischen Betrieb (AUTO) zurückzukehren, der nun Ihrem benutzerdefinierten Programm folgt. Um Ihr Programm zu löschen und in den Betriebsmodus zurückzukehren, drücken Sie die Escape-Taste ( MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...

  • Seite 31: Betriebsart "Urlaub

    Betriebsart “Urlaub” In der Betriebsart „Urlaub“ können Sie die Frostschutztemperatur für eine bestimmte Zahl von Tagen einstellen. - Stellen Sie die Dauer in Tagen „d“ mit den Tasten (-) und (+) ein, und drücken Sie zum Aktivieren die Taste (OK). (Sie können eine Dauer von 1 bis 99 Tagen eingeben.) - Die eingestellte Frostschutztemperatur ist ein...

  • Seite 32: Betriebsart "Timer

    Wenn Sie die Urlaubsfunktion vor Ablauf des Zeitraums beenden möchten, setzen Sie den Wert für die Dauer mit Hilfe der Taste (-) auf „no“. Betriebsart “Timer” In der Betriebsart „Timer“ können Sie die Temperatur für einen speziellen Zeitraum und die Dauer dieses Zeitraums einstellen.
  • Seite 33 - Anschließend können Sie mit den Tasten (-) und (+) die gewünschte Solltemperatur festlegen. Drücken Sie (OK), um die Funktion zu aktivieren. (Vorgegeben ist ein Wert von 22 °C.) Daraufhin beginnt das Symbol zu blinken, und die Zahl der verbleibenden Stunden/Tage wird bis zum Ende des Zeitraums angezeigt.

  • Seite 34: Spezialfunktionen

    Spezialfunktionen Tastensperre-Funktion Verwenden Sie diese Funktion, um jegliche Änderungen an Ihren Einstellungen zu verhindern (im Kinderzimmer, in einem öffentlich zugänglichen Raum, ...). - Zum Einschalten der Tastensperre halten Sie die Escape-Taste ( ) gedrückt, und drücken Sie gleichzeitig die Bearbeitungstaste ( ). - Auf der Anzeige wird daraufhin das Symbol „...
  • Seite 35 mehrmals die Escape-Taste ( ) drücken. Diese Möglichkeit zum „Durchblättern“ steht nur auf der Hauptanzeige zur Verfügung. Sie können folgende Werte ablesen: - die aktuell vom Thermostat angestrebte Solltemperatur; - die Umgebungstemperatur; - bei Anschluss eines externen Sensors: die Fußbodentemperatur – sofern ein Fußbodensensor verwendet wird;...

  • Seite 36: Parametermenü

    Parametermenü Ihr Thermostat verfügt über ein Parametermenü, das Sie aufrufen können, indem Sie die Bearbeitungstaste ( ) 5 Sekunden lang gedrückt halten. Das Parametermenü wird geöffnet und zeigt den ersten Parameter: Sie können nun mit den Navigationstasten (◄) und (►) zum einzustellenden Parameter wechseln. Rufen Sie den Parameter mit (OK) auf, ändern Sie ihn mit (-) oder (+), und bestätigen Sie anschließend Ihre Änderung mit (OK).

  • Seite 37: Vorgabewert Und Weitere Möglichkeiten

    Um das Parametermenü zu schließen, wählen Sie den Parameter « End » aus, und drücken Sie (OK). Vorgabewert und weitere Möglichkeiten dEG: Einheit der Temperaturanzeige °C Celsius °F Fahrenheit __:__ Auswahl des Uhrzeitformats 24H (24:00) 12H (12:00 AM/PM) dst: Sommerzeitumstellung YES automatischer Wechsel in Abhängigkeit vom Datum.
  • Seite 38 rechten Seite „no“ angezeigt. Das bedeutet, es wurde keine Kalibrierung durchgeführt. Geben Sie mit Hilfe der Tasten (-) und (+) den vom Thermometer angezeigten Istwert ein. Drücken Sie anschließend zur Bestätigung (OK). Daraufhin sollte „YES“ angezeigt werden; der Wert wird im internen Speicher abgelegt.
  • Seite 39 anschließend zur Bestätigung (OK). ITCS: YES, no Das intelligente Temperaturkontrollsystem aktiviert Ihre Anlage im Voraus (maximal 2 Stunden), um sicherzustellen, dass die gewünschte Temperatur zu dem in Ihrem Wochenprogramm vorgegebenen Zeitpunkt bereits erreicht wird. Diese automatische System zur Temperaturregulierung funktioniert folgendermaßen: Wenn Sie Ihren Thermostat zum ersten Mal einschalten, misst er, wie lange Ihre Anlage braucht, bis die Solltemperatur erreicht ist.
  • Seite 40 benutzerdefinierten Programme werden zurückgesetzt. * Achtung: Vergewissern Sie sich, dass Sie alles haben, was Sie für die Neueinrichtung Ihrer Anlage brauchen, bevor Sie diese Funktion benutzen. Software-Version VErS ___ End: Parametermenü schließen Drücken Sie (OK), um das Menü der Einrichtungsparameter zu schließen und zum normalen Betrieb zurückzukehren.

  • Seite 41: Technische Daten

    Technische Daten Temperaturmessgenauigkeit 0.1°C Umgebungsbedingungen: Betriebstemperatur: 0°C - 40°C Transport- und Lagertemperatur: -10°C to +50°C Temperatureinstellbereich 5 bis 35 °C in Schritten von Komfort-, Absenktemperatur 0,5 °C Urlaub (Frostschutz) 10 °C (einstellbar) Timer 5 bis 35 °C Proportionalbereich (PWM Regelcharakteristik 2 °C bei 10-min-Zyklus) oder Hysterese von 0,5 °C Elektrische...
  • Seite 42 Schaltleistung 3 A / 230V AC (Free contact) Sensorelemente: NTC 10k bei 25 °C Intern und extern (optional) Wird im Parametermenü Software-Version angezeigt: Vers xxx EN 60730-1 : 2003 Normen und Konformität: EN 61000-6-1 : 2002 EN 61000-6-3 : 2004 Dieser Thermostat wurde in EN 61000-4-2 : 2001 Übereinstimmung mit den...

  • Seite 43: Fehlersuche Und -Behebung

    Fehlersuche und -behebung Der BT DP lässt sich nicht einschalten. - Überprüfen Sie, ob der Schutzaufkleber auf den Batterien entfernt wurde. Batterieproblem - Überprüfen Sie, ob die Batterien in der richtigen Richtung eingelegt sind. - Überprüfen Sie die Batteriekapazität. Die LED des BT DP blinkt rot Das Symbol blinkt (Umgebungssensor).
  • Seite 44 Ohmmeter. (Der Messwert muss ca. 10 kOhm betragen.) Batteriespannun Das Symbol blinkt (Batterien). g ist zu niedrig - Ersetzen Sie die Batterien. Der BT DP scheint korrekt zu funktionieren, aber die Heizung arbeitet nicht richtig. - Überprüfen Sie die Verbindungen. - Überprüfen Sie die Ausgänge Stromversorgung der Heizelements.

  • Seite 45: Standardprogramme

    Standardprogramme 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 46 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 47 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 48 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 49 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 50 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 51 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 52 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 53 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 54 PPLIMP12569Aa rev : 5/01/2012 MuB_#9018475_P04543_BT-DP_(DE)_2012-03-22.docx...
  • Seite 55 Installation Installation Installation Instalación Installazione – – instalação installatie Asennus Installation Installasjon – – t°C ~1,20M Volt free connection Min 20cm Max 1mm² 2 wires NTC 10k (25°C) 60mm 83mm 27mm PPLIMP09460Aa...
  • Seite 56 Betriebsart Anwendung Betriebsart kann vom HEIZEN Anwender direkt im Menü eingestellt werden, für reversible Anwendungen Die 2 folgende Parameter sind nur bei der kabelgebundenen BT-DP Version verfügbar “NC” “NO” Stromlos Stromlos offen Out --- Art der Ansteuerung geschlossen (Ausgang bei...
  • Seite 57 Anforderung geschlossen) “Yes” “No” PumP --- Pumpenfestsitzschutz. Funktion aktiv Funktion NICHT aktiv “FLR” Regelung nach Fußboden-Sensor “FL.L” “AIR” Interner Umgebungs- Interner REGU --- Auswahl Sensor zur Regelung. Sensor mit FB Umgebungs- Temperaturbegrenzung Sensor (siehe Parameter 26&27) “amb” Externer Umgebungs- Sensor AirS --- “__._”...
